电机引接线 JXN JBQ JBF 电机电缆

电机引接线JYJJFJHJXFJEHJGJBQ详细介绍

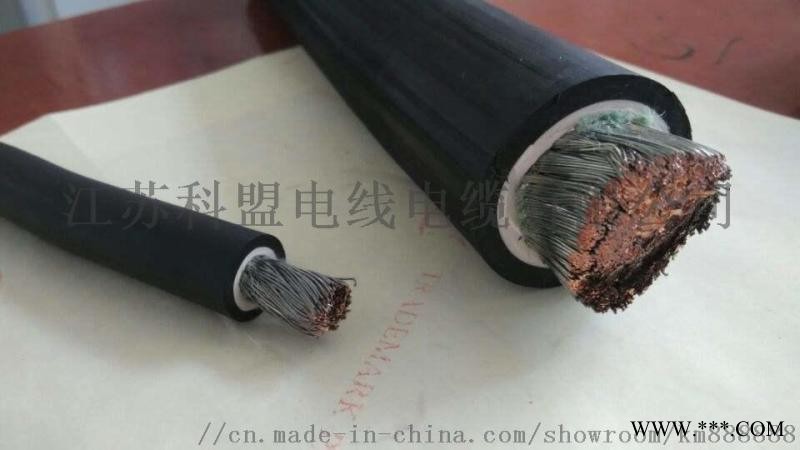

简单介绍
电机引接线JYJ JF JH JXF JEH JG导体采用镀锡铜丝，其结构符合以下表中的规定，性能符合JB947-76《橡皮和塑料绝缘电线电缆铜导电线芯》中的要求
电机引接线的详细介绍
电机引接线:本产品为交流额定电压6KV及以下的B级绝缘电机、电器绕组连接并引出机壳或绕组与电机壳体上的接线柱连接用电缆。具有良好的柔软性及耐热、耐溶剂性能，特别适用于湿热地区
■ 产品型号：
型号
名称
电压
JEFR
铜芯橡皮绝缘丁腈护套引接线
500V
JBQ
铜芯橡皮绝缘丁腈护套电机绕组引接线
500V、1400V
■
电机引接线技术参数：
1、导体采用镀锡铜丝，其结构符合以下表中的规定，性能符合JB947-76《橡皮和塑料绝缘电线电缆铜导电线芯》中的要求；2、绝缘橡皮性能符合JB664-77《电线电缆用橡皮》标准规定；绝缘厚度符合以下表中的规定，允许偏差-10%，其 薄处的厚度不小于标称值的90%-0.1mm；
3、护套橡皮性能符合JB664-77《电线电缆用橡皮》标准规定；护套厚度符合以下表中规定，允许偏差-20%， 薄处厚度不小于标称值的80%；
4、成品电线须经受OYYDDL0118-2003规定的交流50Hz耐电压试验；
5、成品电线导线线芯直流电阻在温度20℃时应符合表1、表2的规定；
6、电线应能经受浸漆试验，电缆经130±5℃、5小时恒温后，浸入温度为50±5℃的1032漆中30分钟，取出滴干，再经130±5℃、48小时恒温，最后将电线卷绕在规定直径的圆棒上，电线护套层应无开裂、脆裂和发粘等现象。
电机引接线电压500V参数
电机引接线电压1400V参数
2
电机绕组引接软电缆或软线JF JXN JXF
■
用途性能：
该产品适用于直接 地与电机绕组连接并引出机壳或绕组与电机壳体上的接线柱连接。
该产品的连续运行导体最高温度为70℃；敷设时允许弯曲半径应不小于电缆（电线）外径的4倍。
■
电机引接线产品标准：
JB6213.2-92
■
电机引接线型号名称
JB（JBF）　 铜芯丁腈聚氯乙烯复合物绝缘电机绕组引接电缆（电线）
JXN（JBQ）　铜芯橡皮绝缘丁腈护套电机绕组引接电缆（电线）
JXF（JBHF） 铜芯橡皮绝缘氯丁护套电机绕组引接电缆（电线）
■
技术要求：
1、橡皮绝缘电缆（电线）导体采用镀锡铜线，导体结构符合下表及GB3956的规定
2、JF型电缆绝缘性能符合GB8815的规定，JXN、JXF型电缆绝缘性能符合GB7594.2的规定，绝缘标称厚度符合下表的规定，绝缘平均厚度不小于标称值，其 薄点厚度应不小于标称值的90%-0.1mm；
3、JXN、JXF型电缆护套性能应符合JB6213.1规定，护套的标称厚度符合下表，护套平均厚度应不小于标称值，其 薄点厚度应不小于标称值的85%-0.1mm；
4、成品电缆（电线）导电线芯直流电阻在20℃时，符合表中规定；
5、成品电缆（电线）的弯曲性能满足JB6213.1-92规定；
6、成品电缆（电线）的热效应性能满足JB6213.1-92规定；
7、成品电缆（电线）的耐溶剂性（）满足JB6213.1-92规定；
8、成品电缆（电线）的耐浸渍漆性（双酚A环氧无溶剂浸渍漆）满足JB6213.1-92规定。
3 90℃电机绕线引接软电缆和软线JE JEH JEM JH
■
电机引接线用途性能：
该产品适用于直接 地与电机绕组连接并引出机壳或绕组与电机壳体上的连接柱连接；
电缆（电线）的连续运行导体最高温度为90℃；
电缆（电线）敷设时允许弯曲半径应不小于电缆（电线）外径的4倍。
■
电机引接线产品标准：
JB6213.3-92
■
电机引接线型号名称：
JE（JFE）铜芯乙丙橡皮绝缘电机绕组引接电缆（电线）
JEH（JFEH）铜芯乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆（电线）
JEM（JFEM）铜芯乙丙橡皮绝缘氯醚护套电机绕组引接电缆（电线）
JH（JBYH）铜芯氯磺化聚乙烯绝缘电机绕组引接电缆（电线）
■
电机引接线技术要求：
1、电缆（电线）导体结构符合下表及GB3965的规定；
2、绝缘橡皮性能符合GB7594.8规定，绝缘标称厚度符合下表的规定，绝缘平均厚度不小于标称值，其 薄点厚度应不小于标称值的90%-0.1mm;
3、护套橡皮性能符合JB6213.1规定，护套的标称厚度符合下表规定，护套平均厚度应不小于标称值，其 薄点厚度应不小于标称值的85%-0.1mm；
4、成品电缆（电线）导电线芯直流电阻在20℃时，符合下表规定；
5、成品电缆（电线）弯曲性能满足JB6213.1-92规定；
6、成品电缆（电线）的热效应能满足JB6213.1-92规定；
7、成品电缆（电线）的耐溶剂性（）满足JB6213.1-92规定；
8、成品电缆（电线）的耐浸渍漆性（双酚A环氧无溶剂浸渍漆）满足JB6213.1-92规定。
四 125℃电机绕组引接软电缆和软线JYJ
■
用途性能：
该产品适用于Y2系列电机，其导体 连续运行温度为125℃，交流额定电压为660V。敷设时的弯曲半径应不小于电缆（电线）外径的4倍
■ 执行标准：企业标准
■
型号名称：JYJ 铜芯交联聚烯烃绝缘电机绕组引接电缆（电线）
■ 技术要求：
1、导体为镀锡铜线，性能符合GB3965标准规定；
2、绝缘层采用125℃交联聚烯烃，颜色一般为黑色，特殊要求也可制成其它颜色。绝缘层的标称厚度符合下表，平均厚度不小于标称值， 薄点厚度不小于标称值90%-0.1mm；
3、成品电缆（电线）的弯曲性、耐溶剂性和耐浸渍漆性分别满足JB6213.1-92标准中的 .5、6.6、6.7条的规定。
五
150℃电机绕组引接软电缆和软线JO
■ 电机引接线用途性能：
该产品为交流额定电压500V，连续运行温度为150℃的电机绕组引接线软电缆（电线）
■ 执行标准：企业标准
■
型号名称：JO-150 150℃铜芯交联聚烯烃绝缘电机绕组引接线软电缆（电线）
■ 电机引接线技术要求：
1、导体为镀锡铜线，性能符合GB3965-83标准规定，单线根数允许大于表中所列根数，单线标称直径按标称截面及相应根数确定；
2、绝缘层采用耐热150℃交联聚烯烃，性能符合企业标准规定，绝缘层的标称厚度符合下表，其平均厚度不小于标称值， 薄点厚度不小于标称值的90%-0.1mm；
3、成品电缆（电线）的弯曲性、耐溶剂性和耐浸渍漆（双酚A环氧无溶剂浸渍漆）分别满足企业标准的规定。
六
180℃电机绕组引接软电缆和软线JG
■ 用途性能：
该产品适用于直接 地与电机绕组连接并引出机壳或绕组与电机壳体上的接线柱连接；
连续运行导体最高温度为180℃
敷设时允许弯曲半径应不小于电缆（电线）外径的4倍
■ 执行标准：JB6213.4-92
■
型号名称：JG（JHG）铜芯硅橡皮绝缘电机绕组引接电缆（电线）
■ 技术要求：
1、电缆（电线）导体的单线镀锡，导体结构符合下表及GB39658的规定；
2、绝缘橡皮性能符合GB7594.11的规定，绝缘标称厚度符合表中规定，绝缘平均厚度不小于标称值， 薄点厚度应不小于标称值的90%-0.1mm；
3、成品电缆（电线）导电线芯直流电阻在20℃时，符合表中规定；
4、成品电缆（电线）的弯曲性能满足JB6213.1-92规定；
5、成品电缆（电线）的热效应性能满足JB6213.1-92规定。
