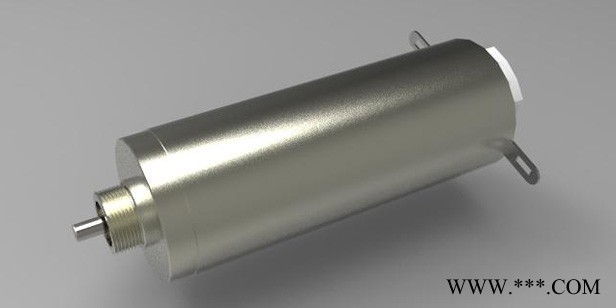

产品概述
日本YRX高精密空心杯马达,广泛用于精密仪器,医疗器械,机器人,无人机,航空航天,电子设备等行业,是日本Canon, 富士通,松下,东芝的马达指定供应商。YRX马达产品系列包括有刷马达,无刷马达,行星轮减速箱,编码器等。满足耐高温+135℃,耐低温-40℃;YRX马达精度高,转速高,性价比高,交货期短,可根据客户要求定制。
技术参数
电机型号 | 162406 | 162409 | 162412 | 162418 | 162424 | ||
1 | 额定电压 | V | 6.0 | 9.0 | 12.0 | 18.0 | 24.0 |
2 | 空载转速 | rpm | 10100 | 12300 | 12800 | 14100 | 13800 |
3 | 空载电流 | mA | 41 | 34 | 28 | 22 | 16 |
4 | 额定转速 | rpm | 5860 | 7580 | 8550 | 9740 | 9980 |
5 | 额定转矩 | mNm | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
6 | 额定电流 | A | 0.30 | 0.23 | 0.18 | 0.13 | 0.10 |
7 | 输出功率 | W | 0.92 | 1.19 | 1.31 | 1.53 | 1.57 |
8 | 堵转转矩 | mNm | 3.6 | 4.5 | 4.4 | 5.1 | 4.8 |
9 | 堵转电流 | A | 0.72 | 0.70 | 0.52 | 0.45 | 0.31 |
10 | 最大功率 | % | 71.0 | 75.0 | 75.0 | 77.0 | 76.0 |
11 | 相间电阻 | Ω | 8.3 | 12.8 | 23.1 | 39.6 | 76.2 |
12 | 转矩常数 | mNm/A | 5.03 | 6.43 | 8.56 | 11.23 | 15.34 |
13 | 速度常数 | rpm/V | 1899 | 1485 | 1115 | 851 | 622 |
14 | 速度转矩比 | rpm/mNm | 2778 | 2720 | 2765 | 2763 | 2856 |
特性参数
15 | 环境温度 | Ta | -20~+65℃ |
16 | 最大允许线圈温度 | Tcoilmax | +85℃ |
17 | 最大允许速度 | Nmax | 16000 rpm |
18 | 轴向窜动 | Δt | 0.05-0.15mm |
19 | 极数 | P | 2 |
20 | 换向器片数 | 5 | |
21 | 马达重量 | Wt | 21g |
22 | 最大轴向载荷(动态) | 0.8N | |
23 | 最大允许安装力(静态) | 15N | |
24 | 最大径向载荷(离法兰4mm处) | 1.5N |
因电机规格较多,每个客户技术要求不同,购买前请咨询,欢迎索取样本!
