Alliedmotion MF无框直驱力矩电机可定制无刷超薄
其他详细信息请联系销售工程师赵贵军185-1855-9188 Email：guijun.zhao@goldkong.com

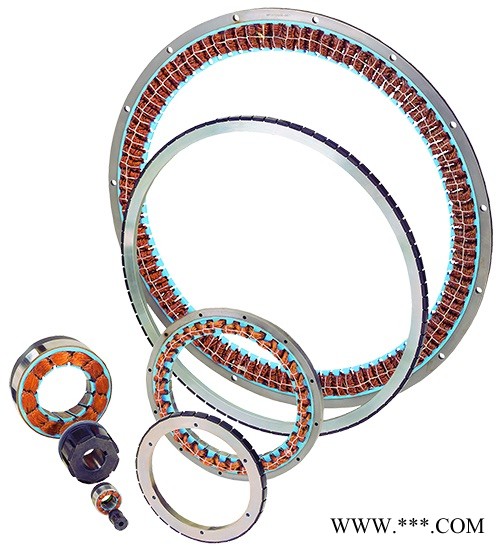

Alliedmotion的Megaflux系列包括12个系列高性能无框扭矩电机，定子的外直径范围从60毫米到792毫米。每款电机由一个匹配的转子和定子对组成。定子是由三相端子制成的。
Megaflux系列无框无刷力矩电机是通过计算机设计和优化的，以保证高的扭矩密度无刷力矩电机的可靠性。为了提高其在精密应用中的性能，我们尽量把齿轮转矩降到小。
无框Megaflux电机是一种直径长度比的薄环形电机，主要目的是方便直接集成到机械装置中，有效地消除了由于联轴器和齿轮传动的反作用引起的扭转共振问题。
它们通常直接安装在驱动轴上，而它们的大开孔可以通过电机中心传递系统的电力电缆、流体管道或光束。
*高转矩密度，无框无刷力矩电机
*12种定子直径，各有五个堆栈高度，意味着广泛的可供选择的性能范围
*高达1875 Nm的高额定连续失速力矩
*三种缠绕设计:48、150和300 VDC规格
特性和优点：
1）12种标准尺寸，从60毫米到792毫米的定子外径
2）持续的失速力矩高达1875 Nm，覆盖范围非常广
3）计算机优化设计大限度地提高了扭矩的密度和性能
4）超大、透明的钻孔，空气、水、真空管道、光束、电气/信号布线均可通过
5）三绕组电压设计分别为48、150和300 vdc
6）MF0060-MF0127系列标配霍尔传感器
可定制：
1）可定制绕组，以适应特殊的电压要求
2）薄层复合MFS版本，提高了要求高速应用的效率
3）更大换向信号hall效应传感器阵列
4）特殊工程机械配置，以满足特定的应用需求
5）Application-matched无刷伺服驱动器
其他详细信息请联系销售工程师赵贵军185-1855-9188 Email：guijun.zhao@goldkong.com
| Series | frame Diameter (OD) | frame Diameter (ID) | Stack Length | Motor Voltage | Continuous Stall Torque | No-load Speed |
| MF0060 | 60 | 36 | 8-55 | 48, 150, 300 | 0.3 - 1 | 2076 - 7098 |
| MF0076 | 76 | 47 | 8-55 | 48, 150, 300 | 0.5 - 2.2 | 1640 - 6447 |
| MF0095 | 95 | 58 | 8-55 | 48, 150, 300 | 0.9 - 4.4 | 1300 - 5436 |
| MF0127 | 127 | 84 | 8-55 | 48, 150, 300 | 1.6 - 8.4 | 939 - 5097 |
| MF0150 | 170 | 74 | 10-101 | 48, 150, 300 | 3.1 - 25 | 416 - 2500 |
| MF0210 | 230 | 130 | 10-101 | 48, 150, 300 | 8 - 75 | 338 - 1894 |
| MF0255 | 275 | 172 | 10-101 | 48, 150, 300 | 10 - 103 | 280 - 1591 |
| MF0310 | 330 | 210 | 10-101 | 48, 150, 300 | 17 - 181 | 100 - 1260 |
| MF0410 | 430 | 268 | 16-101 | 48, 150, 300 | 69 - 380 | 71 - 926 |
| MF0510 | 535 | 398 | 16-101 | 48, 150, 300 | 110 - 684 | 42 - 771 |
| MF0610 | 640 | 462 | 16-101 | 48, 150, 300 | 172 - 1034 | 25 - 595 |
| MF0760 | 792 | 582 | 16-101 | 48, 150, 300 | 304 - 1875 | 17 - 422 |
