中心高(H)：132-450mm;
功率范围(Power)：5.5-800kW
随着电力电子技术的发展，交流变频调速系统也正在迅速发展，为适应市场的需要，精进动力在广泛调研和收集国内外有关资料的基础上，研制了Y2VP系列变频调速三相异步电动机。电机各项性能指标同国外水平相当，其基本技术条件符合IEC60034：15国际标准，GB755国家标准的规定。
● 本系列电动机噪声低、振动小、调速范围广、外观新颖。
● 本系列电动机是为配合国内外高性能的IGBT脉宽调制变频器而特殊设计的，使用时一般不需配用外接滤波器。
本系列电动机集国内外同类产品之优点，采用计算机辅助设计进行设计。为了使电机能适应PWM变频电源供电的状况。在设计上，对定子、转子槽形和定子绕组分布形式作了特殊的考虑，以期获得一个较为合适的电感值，来抑制和减少时间谐波和由其引起的一系列电机空间谐波所产生的不良影响。电机的电磁负荷设计也考虑了一定的裕度。这样，既能保证电机在高频时的过载能力，又能在低频运行时仍能保持恒转矩输出。
本系列电动机绝缘结构的设计，考虑了采用IGBT的PWM变频器的高斩频率的影响。尤其是匝间绝缘，为了能够承受由高电压上升率在线圈匝间反复施加的陡度极大的冲击电压所导致的严酷考验，采用了特殊措施予以加强。电机的匝间耐压试验值远超过了JB/T9615.2-2000对交流电机的规定。
在结构设计方面，Y2VP系列电机的安装尺寸与Y2系列电机相同，以便用户的配套和选用，其冷却方式为IC416，该系列电机使用单独的轴流风机强迫通风，保证了电机能在低速时恒转矩长期运行温升不超过允许值。本系列电动机出厂试验时均采用变频电源供电，符合实际使用工况。

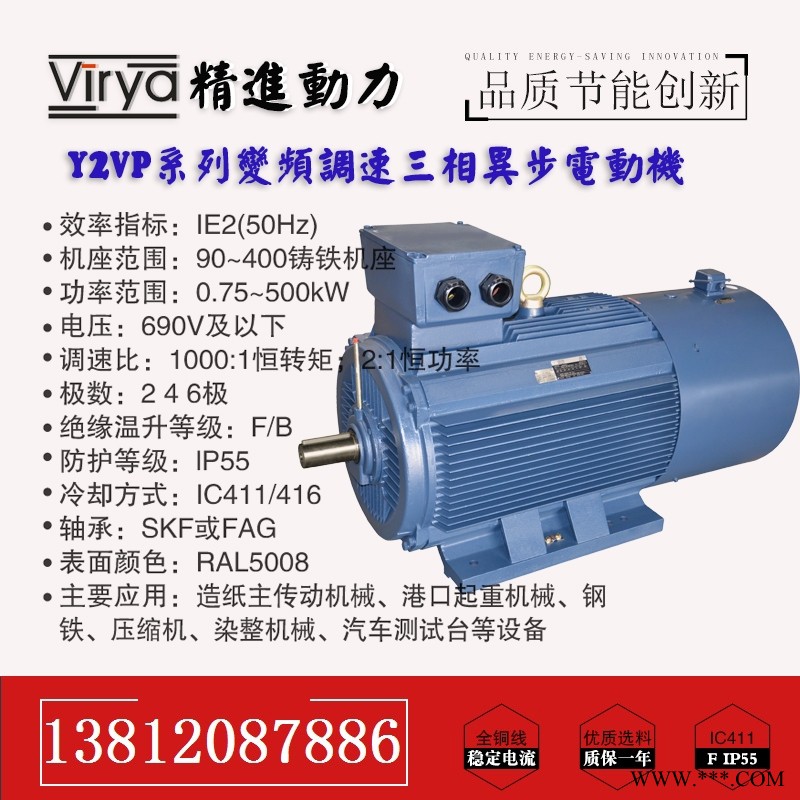

Y2VP变频调速电机
Y2VP变频调速电机，是一种变更供电频率，达到电机调速的目的的电机。
中文名 Y2VP变频调速电机
全称： Y2VP系列变频调速异步电动机
方法：变更供电频率
目的： 达到电机调速的
Y2VP变频调速电机概述
Y2VP变频调速电机（全称：Y2VP系列变频调速异步电动机），它依据的原
理（公式）：n=60f/p
由上述公式看出，当电机极数（p）一定时，频率变更，电机每分钟转速（n）必然变更（成正比），
通过变频器一般频率变更在10-60HZ（赫兹）之间，但也可延伸至5-100HZ。[1] 变频电机必须与变频器配合使用。目前国际上普遍采用变频调速，因为变频调速有以下优点：
1、效率高、节能显著；
2、调速平滑能在5-100HZ范围内无级调速。
3、低频起动时力矩参负载冲击小；
4、起动电流小，不用附加起动设备；
5、体积小、重量轻、安装尺寸和Y系列相同；
6、在风罩内装有轴流风机，在各种转速下，均有良好的冷却效果；
7、应用范围广，在50HZ以下可作恒转矩运行，在50HZ以上可作恒功率运行；
8、较电磁调速电机结构简单，使用可靠，维修方便。
Y2VP变频调速电机使用条件
1、环境温度不超过-15℃~+40℃
2、海拔不超过1000m
3、电机防护等级IP44
4、电源电压380（220）V±10% 频率50（60）HZ±2%
Y2VP变频调速电机主要性能指标
1、调频范围：5~50HZ恒转矩 50~100恒功率
2、工作制：连续（SI）
3、接法3KW及以下用Y接法，但变频器输出为三相220V时可改为△，4KW及以上为△接
4、起动转矩125%
5、绝缘等级：F级,电机内部最高耐温为>110℃
▲注：本系列变频调速电劝机可选装光电编码器、制动器、测速发电机、超速开关。（为预定产品）
Y2VP变频调速电机调速系统的特性
变频调速范围（标准系列）：5-50HZ（或6-60HZ）恒转矩调速；50-100HZ恒功率调速。在矢量控制条
件下，调速范围还可扩大。
1、额定转矩
TH=9550 PH/Ns·N·M
式中：PH--额定功率(KW)
Ns--同步转速(50Hz时)
2、系统运行时应选择比较合理的V--F特性。
3、用户要求大于1：10恒转矩和大于1：2恒功率变频电机时请在订货时说明。
4、用户要求比三速电机变频调速时本单位亦能供货。
Y2VP变频调速电机特点
Y2VP系列变频调速电动机采用特殊设计，是专门为变频器电源供电的交流调速电动机。该电动机与变频器装置组成机电一体化系统，可在较宽的范围内恒转矩运行及恒功率运行。
使用条件 标称功率为0.55～315kW；额定工作电压为380V或220V；基本极数为4极；防护等级为IP44；冷却方式为ICO6；工作方式为S1；调速比为1:20；调速特性曲线（见图1）。
图中，5～50Hz为恒转矩运行区；50～100Hz为恒功率运行区；MH为额定转矩（N·m），可以用下式计算
Y2VP变频调速电机结构形式
Y2VP系列电动机采用笼型结构，与变频器配套使用。 电动机的安装型式为B3、B5和B35三种基本结构型式。
Y2VP变频调速电机和YTSP电机的区别
Y2VP变频调速电动机： 变频调速电机是变频器驱动的电动机的统称。实际上为变频器设计的电机为变频专用电机，电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。变频电动机由传统的鼠笼式电动机发展而来，把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。在要求不高的场合如小功率和频率在额定工作频率工作情况下，可以用普通鼠笼电动机代替。 YTSP 变频调速三相异步电动机： 电动机为连续工作制S1。电动机额定电压380V，频率50HZ。 也可根据用户要求确定额定点的电压和频率。电动机的绝缘等级为F级，绝缘结构具有变频器输出高载波频率电压的适应能力。电动机调速范围广。在开环U/f控制的条件下，3-50HZ为恒转矩调速， 50-100 HZ为恒功率调速，在矢量控制的条件下，调速范围还可以扩大。过载能力强。能够承受额定转矩的160%过载，历时1 min.。低速性能好，低速时转矩平滑，无爬行现象。电动机的接线方式。250及以下机座号Y接法，280及以上机座号为△接法。
1、YVF——变频调速三相异步电机。基速以下恒转矩输出，基速恒功率输出。
2、Y2VP——宽范围变频调速三相异步电机。基速以下恒转矩输出，基速恒功率输出。
3、YJTG系——变频调速三相异步电机。新一代变频调速电机，在电磁设计方面，对定、转子槽形及绕组形式、接法等进行了调整，使其能适应变频器电源供电的状况，并且，既能保证电机在高频时的过载能力，又能在低频时保持恒转矩输出。
所以YJTG更先进一些。
变频专用电动机具有如下特点
1、B级温升设计，F级绝缘制造。采用高分子绝缘材料及真空压力浸漆制造工艺以及采用特殊的绝缘结构，使电气绕组采用绝缘耐压及机械强度有很大提高，足以胜任马达之高速运转及抵抗变频器高频电流冲击以及电压对绝缘之破坏。
2、平衡质量高，震动等级为R级（降振级）机械零部件加工精度高，并采用专用高精度轴承，可以高速运转。
3、强制通风散热系统，全部采用进口轴流风机超静音、高寿命，强劲风力。保障马达在任何转速下，得到有效散热，可实现高速或低速长期运行。
4、经AMCAD软件设计的Y2VP系列电机，与传统变频电机相比较，具备更宽广的调速范围和更高的设计质量，经特殊的磁场设计，进一步抑制高次谐波磁场，以满足宽频、节能和低噪音的设计指标。具有宽范围恒转矩与功率调速特性，调速平稳，无转矩脉动。
5、与各类变频器均具有良好的参数匹配，配合矢量控制，可实现零转速全转矩、低频大力矩与高精度转速控制、位置控制及快速动态响应控制。Y2VP系列变频专用电机可配制刹车器，编码器供货，这样即可获得精准停车，和通过转速闭环控制实现高精度速度控制。
采用“减速机+变频专用电机+编码器+变频器”实现超低速无级调速的精准控制。Y2VP系列变频专用电机通用性好，其安装尺寸符合IEC标准，与一般标准型电机具备可互换性。
Y2VP变频调速电动机的主要型号：
Y2VP 2级变频电机部分型号如下：型号功率(KW)
Y2VP-801-2-0.75KW Y2VP-802-2-1.1KW Y2VP-90S-2-1.5KW
Y2VP-90L-2-2.2KW Y2VP-100L-2-3KW Y2VP-112M-2-4KW
Y2VP-132S1-2-5.5KW Y2VP-132S2-2-7.5KW Y2VP-160M1-2-11KW
Y2VP-160M2-2-15KW Y2VP-160L-2-18.5KW Y2VP-180M-2-22KW
Y2VP-200L1-2-30KW Y2VP-200L2-2-37KW Y2VP-225M-2-45KW
Y2VP-250M-2-55KW Y2VP-280S-2-75KW Y2VP-280M-2-90KW
Y2VP-315S-2-110KW Y2VP-315M-2-132KW Y2VP-315L1-2-160KW
Y2VP-315L2-2-200KW Y2VP-355M1-2-220KW Y2VP-355M2-2-250KW
Y2VP-355L1-2-280KW Y2VP-355L2-2-315KW
Y2VP 4级变频电机部分型号如下：型号功率(KW)
Y2VP-801-4-0.55KW Y2VP-802-4-0.75KW Y2VP-90S-4-1.1KW
Y2VP-90L-4-1.5KW Y2VP-100L1-4-2.2KW Y2VP-100L2-4-3KW
Y2VP-112M-4-4KW Y2VP-132S-4-5.5KW Y2VP-132M-4-7.5KW
Y2VP-160M-4-11KW Y2VP-160L-4-15KW Y2VP-180M-4-18.5KW
Y2VP-180L-4-22KW Y2VP-200L-4-30KW Y2VP-225S-4-37KW
Y2VP-225M-4-45KW Y2VP-250M-4-55KW Y2VP-280S-4-75KW
Y2VP-280M-4-90KW Y2VP-315S-4-110KW Y2VP-315M-4-132KW
Y2VP-315L1-4-160KW Y2VP-315L2-4-200KW Y2VP-355M1-4-220KW
Y2VP-355M2-4-250KW Y2VP-355L1-4-280KW Y2VP-355L2-4-315KW
Y2VP 6级变频电机部分型号如下：型号功率(KW)
Y2VP-90S-6-0.75KW Y2VP-90L-6-1.1KW Y2VP-100L-6-1.5KW
Y2VP-112M-6-2.2KW Y2VP-132S-6-3KW Y2VP-132M1-6-4KW
Y2VP-132M2-6-5.5KW Y2VP-160M-6-7.5KW Y2VP-160L-6-11KW
Y2VP-180L-6-15KW Y2VP-200L1-6-18.5KW Y2VP-200L2-6-22KW
Y2VP-225M-6-30KW Y2VP-250M-6-37KW Y2VP-280S-6-45KW
Y2VP-280M-6-55KW Y2VP-315S-6-75KW Y2VP-315M-6-90KW
Y2VP-315L1-6-110KW Y2VP-315L2-6-132KW Y2VP-355M1-6-160KW
Y2VP-355M2-6-185KW Y2VP-355M3-6-200KW Y2VP-355L1-6-220KW
Y2VP-355L2-6-250KW
Y2VP电机推广应用：
造纸、风机、机床、水泵、压缩机等行业
