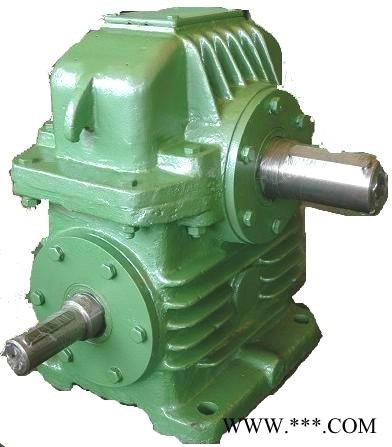

WH型圆弧齿圆柱蜗杆减速机
一、概述
WH系列圆弧齿圆柱蜗杆减速器，符合部颁标准JB2318-79，达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4~163KW之间；输出扭矩在11~2600kgf.m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度为-40℃~45℃；当工作环境温度低于0℃时，起动前润滑油必须加温到0℃以上。
二、型号、规格、示例、中心距、传动比
2.1型号
减速器的型号，包括减速器的系列号、中心距、传动比及装配型式。
减速器型号中的“W.H.T.X.S.C”分别为“蜗、弧、通、下、上、侧”的汉语拼音字头，组合为
WHT——蜗杆可以在蜗轮之下、之上、之侧的通用型圆弧齿圆柱蜗杆减速器；
WHX——蜗杆在蜗轮之下的圆弧齿圆柱蜗杆减速器；
WHS——蜗杆在蜗轮之上的圆弧齿圆柱蜗杆减速器；
WHC——蜗杆在蜗轮之侧的圆弧齿圆柱蜗杆减速器。
2.2 减速器的规格
中心距——用实际数字表示，单位为厘米；
传动比——用公称传动比表示；
装配型式——用罗马数字I、II、III……表示，带风扇的在其后加“F”字母表示。
2.3标记示例
WHX-20-8-IIF
WHX——蜗杆在蜗轮之下的圆弧齿圆柱蜗杆减速器
20——中心距a=20cm
8——公称传动比i=8
IIF——第II种装配型式，F带风扇
2.4 减速器的中心距a
| 型号 | WHT | WHX WHS WHC | ||||||||||||||||||
| 中心距a | 42 | 65 | 80 | 100 | 120 | 125 | 150 | 160 | 180 | 200 | 210 | 250 | 280 | 300 | 320 | 360 | 400 | 420 | 450 | 500 |
| 传动比代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 公称传动比i | 8 | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 |
