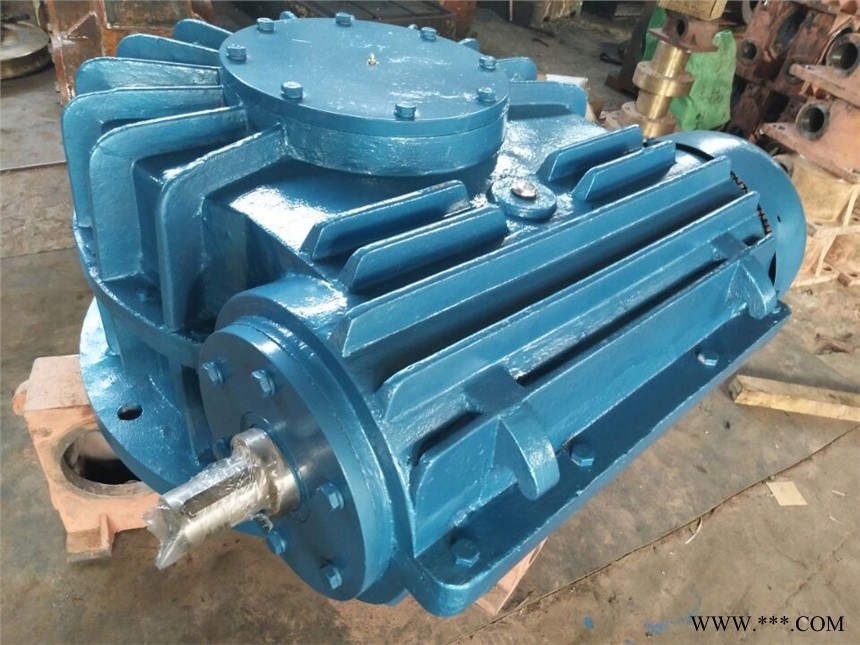

CW型圆弧圆柱蜗杆减速机
一、概述
CW系列圆弧圆柱蜗杆减速器采用单级蜗杆减速传动，符合行业推荐性标准JB/T7935-95，此标准达到国际九十年代水平，全系列其包括三种型号，16种中心距，12种速比，输入功率范围在0.39~189kw之间，输出扭矩在107~13500N.m之间。
圆弧圆柱蜗杆轴可正、反两个方向运输，输入转速不超过1500r/min，工作环境温度为-40~40℃。当工作环境温度低于0℃时，启动前润滑油必须加热到0℃以上；当工作环境温度高于40℃时，必须采取冷却措施。
本系列减速器型号和中心距见下表
| 型号代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | |
| CWU | 第一系列 | 63 | 80 | 100 | 125 | - | 160 | - | 200 | - | 250 | - | 315 | - | 400 | - | 500 |
| 第二系列 | - | - | - | - | 140 | - | 180 | - | 225 | - | 280 | - | 355 | -- | 450 | - | |
| CWS | 第一系列 | 63 | 80 | 100 | 125 | - | 160 | - | 200 | - | 250 | - | 315 | - | 400 | - | 500 |
| 第二系列 | - | - | - | - | - | - | - | - | - | - | 280 | - | 355 | - | 450 | - | |
| CWO | 第一系列 | 63 | 80 | 100 | 125 | - | 160 | - | 200 | - | 250 | - | - | - | - | - | - |
| 第二系列 | - | - | - | - | 140 | - | 180 | - | 225 | - | - | - | - | - | - | - | |
2.2公称传动比
公称传动比i和传动比代号见下表
| 传动比代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| i | 5 | 6.3 | 8 | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 |
2.3 标记示例
CWU——型号（蜗杆在蜗轮之下的圆弧圆柱蜗杆减速器）
200——中心距a=200mm（用实际数字表示）
10——公称传动比i=10（用公称传动比表示）
IIF——第二种装配型式带风扇（装配型式）
