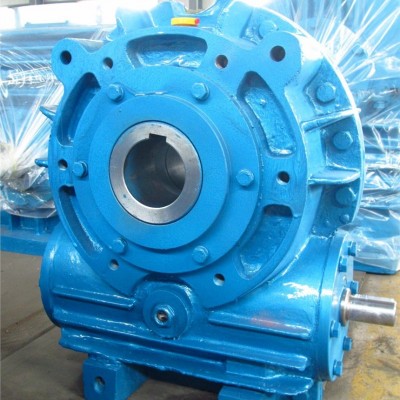

SCWU轴装式圆弧圆柱蜗杆减速机
一、概述
轴装式圆弧圆柱蜗杆减速器，采用圆环面蜗轮包络成形（ZC1）圆柱蜗杆，蜗轮齿形与蜗杆共轭，它适用于冶金、起重、运输、建筑、化工、矿山、轻纺等传动机械的减速机构，可以在国民经济各部门广泛使用。本系列减速器功率范围在0.59~75.84KW之间，输出扭矩在180~7077N.m之间，输入轴转数一般不大于1500转/分，高速轴可正反两向运转，工作环境温度为-40℃~+40℃之间，当工作环境温度低于0℃时，启动前润滑油必须加温到0℃以上。
二、种类和代号
1、本机结构为单级，包括以下四种型号；
SCWU型——蜗杆在蜗轮之下型
SCWS型——蜗杆在蜗轮之侧型
SCWO型——蜗杆在蜗轮之上型
SCWV1型——蜗杆轴线在垂直方向型
标记示例
SCW——轴装式圆柱蜗杆减速器
U——蜗杆在蜗轮之下型
M——带电机
200——中心距a=200
10——公称传动比i=10
IIF——第二种装配型式。（F代表带风扇）
2、 中心距a：
| 型号中心距a中心距代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| SCWU SCWS SCWO SCWV1 | 第一系列 | 63 | 80 | 100 | 125 | - | 160 | - | 200 | - | 250 | - | 315 |
| 第二系列 | - | - | - | - | 140 | - | 180 | - | 225 | - | 280 | - | |
3、传动比i：
| i代号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| i公称 | 5 | 6.3 | 8 | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 |
注：传动比i5、6.3等小速比的需提前联系。
