环境条件
储存温度 -40 ~ +85℃
工作温度 24V DC 类型 -10 ~ +60℃
110 / 240V AC 类型 竖直安装：-10 ~ +60℃，水平安装：-10 ~ +55℃
环境温度 15% - 95%，无凝露
电磁兼容环境
1）系统中接入的设备符合 CE / CCC 认证标准的电磁兼容要求。
2）系统接入的电网质量符合 GB / T 14549、IEC61000-2-1、IEC61000-2-2 要求，尤其是系统中接入可调速设备
如变频器时。
通讯保护M101/M102 MD21、MD31
可根据保护功能的特点设置为报警并延时脱扣，只报警不脱扣或直接进入延时脱扣保护。
通过对保护脱扣复位模式的预先设定，用户可选择故障保护脱扣的复位方式，不同的保护功能具有的复位方式不一样 :
一、自动复位
二、远程复位
三、本地复位
四、本地及远程复位配套的 MD 操作面板直接显示电机电参量及故障信息。
M101 / M102 马达管理中心是基于微处理器技术开发研制的电动机智能管理系
统。产品概述根据小电流和大电流的比值判断是否启动断相保护,通过 M101 / M102 电动机控制装置 MCU，以及先进的现场总线通讯技术，
低压电动机提供了一整套专业化的集控制、保护与监测于一体的智能化管理方案，是过程控制系统电动机智能化管理的理想选择。均配置了MD2或MD3操作面板，用于现场电机运行状况的显示以及电机起停控制，同时为M101/M102的现场参数设置编程提供入口，引用简易通过现场实拍的电动机控制及保护装置对电动机运行的监测、控制与保护，并通过装置的通讯功能结合操作流程，马达管理中心分为M10- Modbus /Profibus
M101 / M102 全面的马达控制、保护及监测
各种保护功能已内置在装置马达管理中心通过现场电动机控制及保护装置对电动机运行的监测、控制与保护，并通过装置的通讯功能结合上位机监控系统，实现对电动机的智能化监测，控制及保护。完善的马达保护是对马达运行过程中的各种运行状况的详细信息进行采集跟踪，通过对故障报警、保护动作（保护脱扣）、以及动作延时时间的设定来实现及时准确的保护，保证生产的安全。同时经通讯，可以对马达运行状况的详细信息在上位机上进行实时监测，并经计算机数据处理提供管理信息。在设备可能产生重大故障前，越限报警可及时提醒管理人员进行处理，避免了不必要的停机而对正常生产造成影响，限度地保证设备运行的有效性。当马达运行参数达到预置的报警值时，保护装置仅进行报警，不触发脱扣；但当越限值达到预置的脱扣值时，保护装置进入脱扣触发延时。在预置脱扣延时时间内若设备恢复正常运行，则取消脱扣执行；而如果超过延时时限，则保护装置发出脱扣信号，驱动执行元件动作，停止电机运行。在马达控制装置实现各项保护功能的同时，各种保护信息也由装置生成，并经通信接口上送至计算机管理系统。
M101 / M102 装置模拟了电机在各种运行状态
下的热状态，以便最大限度地使用电机，又能保证电机的安
全。热过载保护同时考虑了电机转子和定子的温升，并充分
考虑了三相不平衡对电机发热的影响。当要重新起动马达时，
装置会自动判断马达停止运行后的温度是否已下降到可以重
新起动的限值，是则允许重新起动马达，否则闭锁起动操作
直至电机温度下降到满足重新起动的限定条件。
M10x 支持两种热保护模式：标准型和防爆型（EEx e）。普
通三相低压电动机选用标准型热保护，通过调整 t6 时间来设
定不同的保护等级；增安型防爆三相低压电动机则选用防爆
型热保护 EEx e，需要设定防爆电动机的专用参数：Ia/In（堵
转电流 / 额定电流）和 te（堵转电流允许运行时间）。
热过载保护特性曲线如图示，通过修改电动机在冷态情况下
6 倍额定电流所允许的过载时间 t6 可调整保护动作特性。
过载保护（TOL） : 保护动作特性曲线经计算模拟存储在装
置中。脱扣值、报警值和复位值均可通过参数设置或定值修
改进行调整。
防爆电机 EEx e 热过载保护 : EEx e 保护考虑了电机堵转电
流与标称电流之比值及相应环境等级允许的最高电机温度。
这些数据由电机制造商提供可直接在装置上设置，不需要计
算。
三相不平衡保护
根据最小电流和大线电流的比值判断是否启动三相不平衡保护。该功能应设定相关参数，如报警值、脱扣值、脱扣延时
时间等。保护动作可为延时脱扣或只报警不脱扣。
*堵转保护
根据大线电流测量值和电机额定电流的比值判断是否启动堵转保护，该功能应设定相关参数，如脱扣值和脱扣延时时间。
保护动作为延时脱扣。
*欠电压保护
主电路电压低于整定值时启动低电压保护，该功能应设定其它参数，如报警值、脱扣值、脱扣延时时间等。保护动作为延时脱扣。
自动重起动 : 在电压突降后，按电压重新恢复时的不同情况，M102 装置可让电机以不同的方式重起动。自动重起动的情况可
以分为以下三种 :
1.电压在自动重合闸时间（需预先设定）之前恢复，自动重起动将立即执行；
2.电压恢复发生在自动重合闸时间（需预先设定）过后但仍在最长欠压时间（需预先设定）之前，M102 装置按
电机顺序起动执行。即电机自动重起动将在分组顺序起动延时时间（可调）过后开始。
3.电压恢复发生在较长欠压时间（需预先设定）之后，M102 装置将不会执行重新启动。
M102 装置的自动重起动功能可以按「标准型」与「增强型」两类选配。标准型即按上述情况执行；增强型除了标准型的功能
外，还完善了第四种情况 :
4.若两次发生电压突降情况之间的间隔在1秒之内，并且每次发生的时间不超过200毫秒，M102装置将执行电机顺序起动。即电机自动重起动将在分组顺序起动延时时间（可调）过后开始。自动重起动功能可以有效地保护瞬时电压跌落对电机运行的干扰。通过对预埋于电机绕组中的PTC热敏电阻阻值的检测来实现保护，可超限值延时脱扣或瞬时脱扣。起动次数限制保护电动机起动次数限制是通过限制电动机在一定的时间间隔内的起动次数来保护电动机，防止电动机频繁起动。当起动次数到达预设值时，新的起动将被禁止。

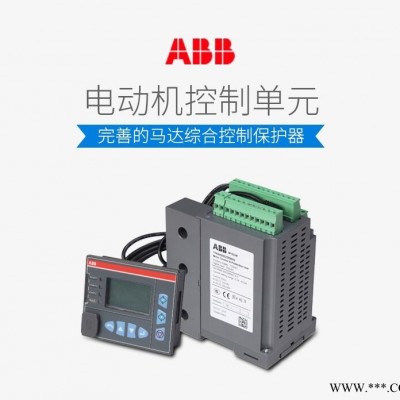

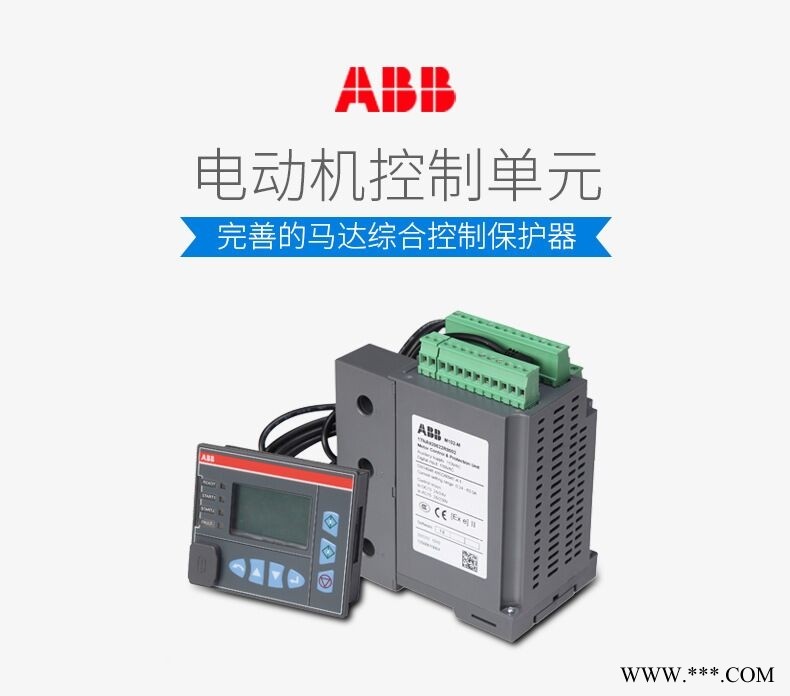

电动机控制装置
电动机控制装置包括 M101 和 M102 两种规格。
M101 提供的功能包括电动机基本的控制、保护与监测，而 M102 在 M101 基本功能的基础
上进一步扩展了附加功能及高级应用功能。轻载保护、空载保护、接地故障（漏电）保护专业化的马达控制方式 M101 / M102通过程序控制，可实现各种不同的电机起动控制方式，并通过接触器辅助触点的状态反馈，对接触器运行状态
进行监测。电动机的控制权限包括现场（本地）控制及远程控制，通过对控制权限的选择规定电机控制的优先权。各种需要的电动机起动控制方式已集成在装置中。起动控制方式的选择仅需在马达控制装置 M101 / M102 的设置界面直接选取即可。
控制起动方式M101-M M101-P M102-M M102-P
直接起动 M101/M102
直接起动（带控制按钮盒）M101-M M101-P M102-M M102-P
正反转 - 直接起动M101/M102 MD21、MD31
正反转 - 直接起动（带控制按钮盒）M101/M102 MD21、MD31
正反转 - 直接起动（带限位开关）M101/M102 MD21、MD31
Y / △ 起动 通讯保护 M101/M102 MD21、MD31
双速控制（单绕组） 通讯保护M101/M102 MD21、MD31
双速控制（双绕组） 通讯保护M101/M102 MD21、MD31
正反转 - 软起动器控制 通讯保护M101/M102 MD21、MD31
带接触器的馈电控制 通讯保护M101/M102 MD21、MD31
带接触器的馈电控制（带控制按钮盒）通讯保护M101/M102 MD21、MD31
丰富的马达运行监测功能
M10x 提供全范围的电机操作监测功能。监控数据可以通过现场总线上传至上位机，或者在操作面板 MD21 的 LCD 显示屏显
示出来。
马达运行监测 M101 M102 描述
马达运行状态及电参量
马达运行状态 运行、停机、故障脱扣等状态信号
故障信息 M101/M102过载、断相、三相不平衡、接地故障、电机热保护等
三相电流 M101/M102三相实际电流值
三相百分比电流百分百、 M101/M102 三相百分比电流（实际电流 / 额定电流）
电流不平衡度百分百、M101/M102实际测量电流与平均电流的最大差值与平均电流的比值
三相线电压 M102 三相电压有效值
热容值百分百、 M101/M102热容值
功率因数M102功率因数
功率 M102有功功率，视在功率
电度量 M102 电机消耗的电度量
漏电电流M101/M102 漏电电流
频率M102 电力系统频率
PTC 值 M102正温度系数（PTC）热敏电阻阻值（ohm）
维护信息
接触器操作次数M101/M102接触器操作次数被记录和累加，超过限定值时报警
脱扣次数M101/M102电动机过载、欠压等保护脱扣次数
事件记录 M102 256 条带时间戳的事件记录
马达运行时间 M101/M102 马达累计运行时间被记录，超过预定值时报警
产品结构M101 / M102 马达管理中心
电动机控制装置包括 M101 和 M102 两种规格。
M101 提供的功能包括电动机基本的控制、保护与监测，而 M102 在 M101 基本功能的基础
上进一步扩展了附加功能及高级应用功能。
M101-M、M102-M、M101-P、M102-P
M101 / M102 均配置了操作面板，用于现场马达运行状况的显示以及电机起停控制，同时为
M101 / M102 的现场参数设置及编程提供入口。操作面板集成了仪表、指示灯及按钮的功能
及故障监测功能，通过通信线与 M101 / M102 连接。通过操作面板提供的调试接口，用笔记
本电脑就可很方便地对 M101 / M102 进行现场设置及在线编程。
热容值百分百功能 MD21 MD31 描述
一、MD21 MD31 控制按钮:Start1、Start2、Stop。
二、MD21 MD31 指示灯:Ready、Start1、Start2、Fault。
三、故障类型显示MD21 过载、断相、三相不平衡、堵转、欠载、空载、接地、电机热保护。
四、MD21 三相实际电流值，三相百分比电流（实际电流 / 额定电流），电流不平衡度（%）。
热容值百分百 功率因数MD31
功率因数
1. 功率MD21 有功功率，视在功率
2. 电度量MD21,电机消耗的电度量
3.调试接口 MD21 MD31 USB 插座
4.LCD 显示方式MD21 液晶显示
5.MD31 不带有显示功能
6.M101 / M102 电流输入采用专用电流互感器直接输入，输入信号不需要变送器变换。
型号 描述
M101-M / M102-M 电机 Ie ＞ 63 A 通过外接电流互感器的二次输出 5 A 或 1 A 输入
M101-P / M102-P 电机 Ie ≤ 63 A 一次直接输入– M101-M、M102-M、M101-P、
M102-P 自带一次侧 0.5 - 63 A 电流互感器，当电机电流小于 0.5 A 时，采用 M101-M / M102-M / M101-P / M102-P 0.5-1.0 A，在电流互感器一次侧增加穿芯匝数。– 输入 M101、M102 的电流互感器必须是具有 8 倍及以上过载能力的保护型电流互感器。
abb M101-基本型 通讯保护
M101-M 0.5-1.0 with MD2 M101-M 带操作面板MD2
M101-M 1.0-2.5 with MD2 M101-M 带操作面板MD2
M101-M 2.5-5.0 with MD2 M101-M 带操作面板MD2
M101-M 5.0-12.5 with MD2 M101-M 带操作面板MD2
M101-M 12.5-30.0 with MD2 M101-M 带操作面板MD2
M101-M 30.0-63.0 with MD2 M101-M 带操作面板MD2
M101-P 0.5-1.0 with MD2 M101-P 带操作面板MD2
M101-P 1.0-2.5 with MD2 M101-P 带操作面板MD2
M101-P 2.5-5.0 with MD2 M101-P 带操作面板MD2
M101-P 5.0-12.5 with MD2 M101-P 带操作面板MD2
M101-P 12.5-30.0 with MD2 M101-P 带操作面板MD2
M101-P 30.0-63.0 with MD2 M101-P 带操作面板MD2
M101-M 0.5-1.0 with MD3 M101-M 带操作面板MD3
M101-M 1.0-2.5 with MD3 M101-M 带操作面板MD3
M101-M 2.5-5.0 with MD3 M101-M 带操作面板MD3
M101-M 5.0-12.5 with MD3 M101-M 带操作面板MD3
M101-M 12.5-30.0 with MD3 M101-M 带操作面板MD3
M101-M 30.0-63.0 with MD3 M101-M 带操作面板MD3
M101-P 0.5-1.0 with MD3 M101-P 带操作面板MD3
M101-P 1.0-2.5 with MD3 M101-P 带操作面板MD3
M101-P 2.5-5.0 with MD3 M101-P 带操作面板MD3
M101-P 5.0-12.5 with MD3 M101-P 带操作面板MD3
M101-P 12.5-30.0 with MD3 M101-P 带操作面板MD3
M101-P 30.0-63.0 with MD3 M101-P 带操作面板MD3
ABB 通讯多功能保护M102
M102-M 1.0-2.5 with MD2 M102-M 带操作面板MD2
M102-M 2.5-5.0 with MD2 M102-M 带操作面板MD2
M102-M 5.0-12.5 with MD2 M102-M 带操作面板MD2
M102-M 12.5-30.0 with MD2 M102-M 带操作面板MD2
M102-M 30.0-63.0 with MD2 M102-M 带操作面板MD2
M102-P 0.5-1.0 with MD2 M102-P 带操作面板MD2
M102-P 1.0-2.5 with MD2 M102-P 带操作面板MD2
M102-P 2.5-5.0 with MD2 M102-P 带操作面板MD2
M102-P 5.0-12.5 with MD2 M102-P 带操作面板MD2
M102-P 12.5-30.0 with MD2 M102-P 带操作面板MD2
M102-P 30.0-63.0 with MD2 M102-P 带操作面板MD2
M102-M 0.5-1.0 with MD3 M102-M 带操作面板MD3
M102-M 1.0-2.5 with MD3 M102-M 带操作面板MD3
M102-M 2.5-5.0 with MD3 M102-M 带操作面板MD3
M102-M 5.0-12.5 with MD3 M102-M 带操作面板MD3
M102-M 12.5-30.0 with MD3 M102-M 带操作面板MD3
M102-M 30.0-63.0 with MD3 M102-M 带操作面板MD3
M102-P 0.5-1.0 with MD3 M102-P 带操作面板MD3
M102-P 1.0-2.5 with MD3 M102-P 带操作面板MD3
M102-P 2.5-5.0 with MD3 M102-P 带操作面板MD3
M102-P 5.0-12.5 with MD3 M102-P 带操作面板MD3
M102-P 12.5-30.0 with MD3 M102-P 带操作面板MD3
M102-P 30.0-63.0 with MD3 M102-P 带操作面板MD3
