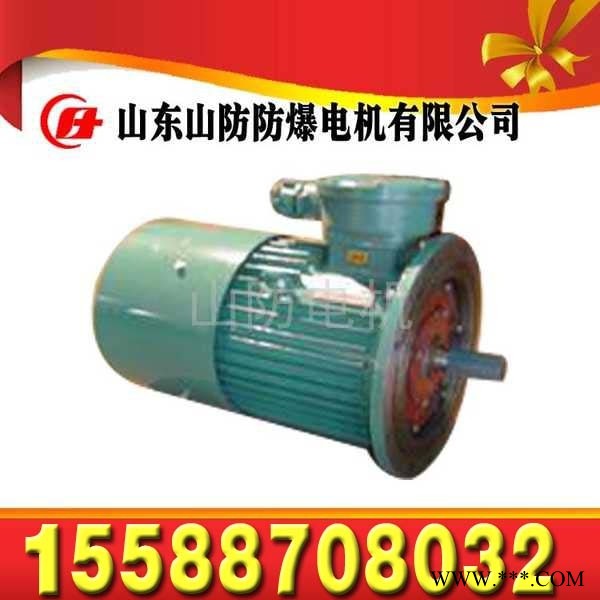

YBJ-40绞车用隔爆型三相异步电动机
YBJ系列绞车用隔爆型三相异步电动机适用于煤矿井下有甲烷或煤尘性混合物的环境使用,是为煤矿井下或地面驱动调度绞车、中间巷道矿车及与牵引重物的绞车机械配套的专用电动机。电动机采用自扇冷式钢板结构,端盖、出线盒等部件为高强度铸铁。防爆性能符合GB3836.1-2000《性气体环境用电气设备 第1部分:通用要求》和GB3836.2-2000《性气体环境用电气设备 第2部分:隔爆型“d”》标准的规定。防爆标志“ExdI”。
使用条件
1. 海拔不超过1000米;
2. 周围环境空气温度不超过-20℃~+35℃;如电机指定在海拔超过1000米或空气温度高于或低于规定值的条件下使用时,应按GB755的规定。
3. 环境空气相对湿度不超过95%(当温度为25℃时)
安装结构形式
1. 额定电压:380/660V、660/1140V
2. 额定频率:50HZ
3. 防护等级:IP54
4. 冷却方法:IC411
5. 工作制:S1
6. 绝缘等级:F
7. 安装形式:IMB3、IMB35等
技术参数
型号 功率(kW) 额定电压(V) 转速r/min 电流(A) 效率(%) 功率因数(cosφ) 堵转转矩额定转矩(倍) 堵转电流额定电流(倍) 转矩额定转矩(倍)
YBJ40-4绞车用隔爆型三相异步电动机 YBJ40-4绞车用隔爆型三相异步电动机
1 5 5 8 8 7 0 8 0 3 2 0 5 3 7-2 3 4 9 3 6 6
防爆电机按照防爆原理可分为隔爆型电机、增安型电机、正压型电机、无火花型电机及粉尘防爆电机等。
隔爆型防爆电机按照产品性能及应用环境可分为ExdI(一级)、ExdII(二级)防爆。目前,隔爆型防爆电机占整体防爆电机市场的85%左右的市场份额.
防爆电机依据按使用场所可分为煤矿井下用(第Ⅰ类)防爆电机及工厂用(第Ⅱ类)防爆电机。
煤矿井下Ⅰ类场所中的性介质是甲烷,在煤矿井下,工作空间狭窄、经常移动、易发生碰撞和重物冲击,且有煤粉漂浮或积于设备表面易引起点燃,因而对防爆要求最高,目前主要应用防爆标志ExdI的隔爆型防爆电机。
可分为煤矿运输机用防爆电机、煤矿绞车用防爆电机、装岩机用防爆电机、煤矿局部扇风机用防爆电机、阀门用防爆电机、风机用大声防爆电机、船用防爆电机、起重冶金用防爆电机及加氢装置配套用增安型无刷励磁同步电机等。此外,还可按额定电压、效率等技术指标来分,如高压防爆电机、高效防爆电机、高转差率防爆电机及高起动转矩防爆电机等。
它采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的性气体混合物隔开。但是,这种外壳并非是密封的,周围的性气体混合物可以通过外壳的各部分接合面间隙进入电机内部。当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生,这时电机的隔爆外壳不仅不会损坏或变形,而且火焰或炽热气体通过接合面间隙传出时,也不能引燃周围的性气体混合物。
