工作类型: | 其它 | 运行方式: | 其它 |
种类: | 其它 | 品牌: | 澳尔新 |
起升高度: | / | 型号: | 5吨 |
链条直径: | / | 标准提升高度: | / |
结构形式: | 铸造 | 载荷: | / |
提升速度: | / | 产地: | 河南长垣 |
加工定制: | 是 | 净重: | / |
订货号: | 0012 | 额定起重量: | 5 |
货号: | 0012 | 是否进口: | 否 |
类型: | 钢丝绳电动葫芦 | 起重机类型: | 单梁起重机 |
轨道型号: | / | 是否跨境货源: | 否 |
两钩间最小距离: | / | 回转速度: | 1380 |
产量: | 45000 |
CD1、MD1型系列钢丝绳电动葫芦具有结构紧凑、轻巧、 、零部件通用程度大,互换性强、起重能力高、维修方便等特点,是目前用途广泛、深受欢迎的轻型起重设备。电动葫芦广泛用于工矿企业、铁路、码头、仓库、料场等场所,是目前生产作业中改善劳动条件、提高劳动效率的 机械。
电动葫芦主结构部件:提升机构、运行机构、电器装置

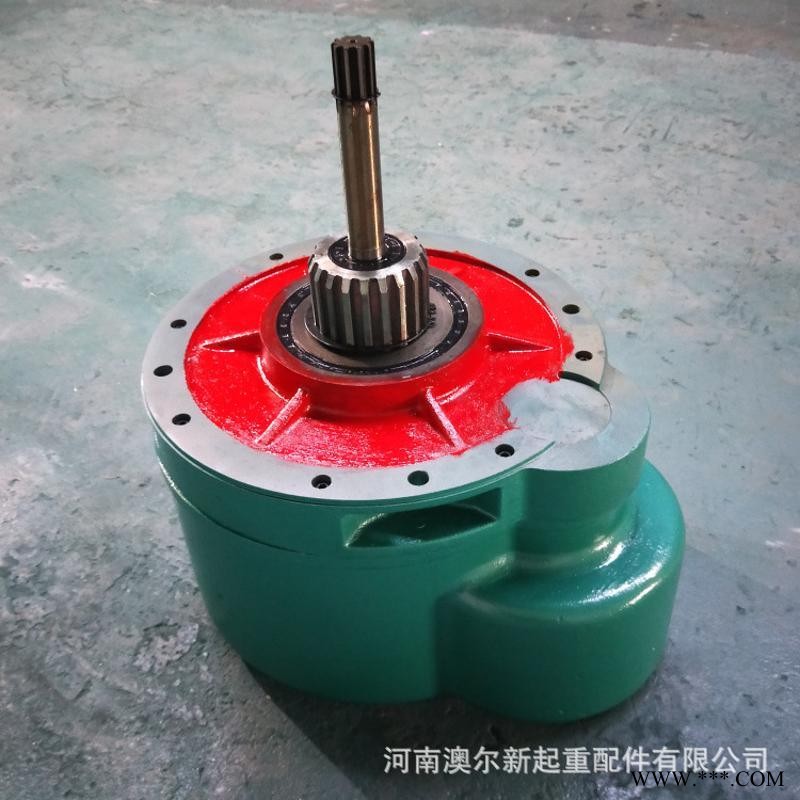

一、电动葫芦提升机构减速器均采用斜齿轮三级减速,齿轮及轴采用合金结构或 碳素钢加工而成,并经合适的热处理确保其可靠性与寿命;箱体、箱盖用铸铁制造,减振性好,密封可靠。
电动葫芦提升机构电机通过联轴器经减速器空心轴驱动卷筒旋转,使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。起升高度H=6m时,用一个爪形联轴器联接电机轴和减速器的输入轴。H≥9m时增设中间轴和刚性联轴器。起升电动机采用较大起动力矩的锥形转子电动机,以适应产品断续工作中频繁的直接起动。起升电机有两种,ZD型为单速电机;ZDS型电机常速和慢速之比为10:1。
电动葫芦提升机构卷筒采用铸铁或无缝钢管制造,利用花键传递动力;卷筒外壳用钢板焊制而成。卷筒装置是葫芦的中心部分,侧板与运行机构联接,两端分别与起升减速器、电机联接,其下通过钢丝绳与吊钩装置联合工作,外壳的前上方,安装有限位器导杆装置。
电动葫芦提升机构吊钩采用吊钩 锻钢而成,并用力球轴承通过吊钩横梁与外壳联接,使吊钩运转自如。≤5t吊钩装置为单滑轮式,10t为双滑轮式。
