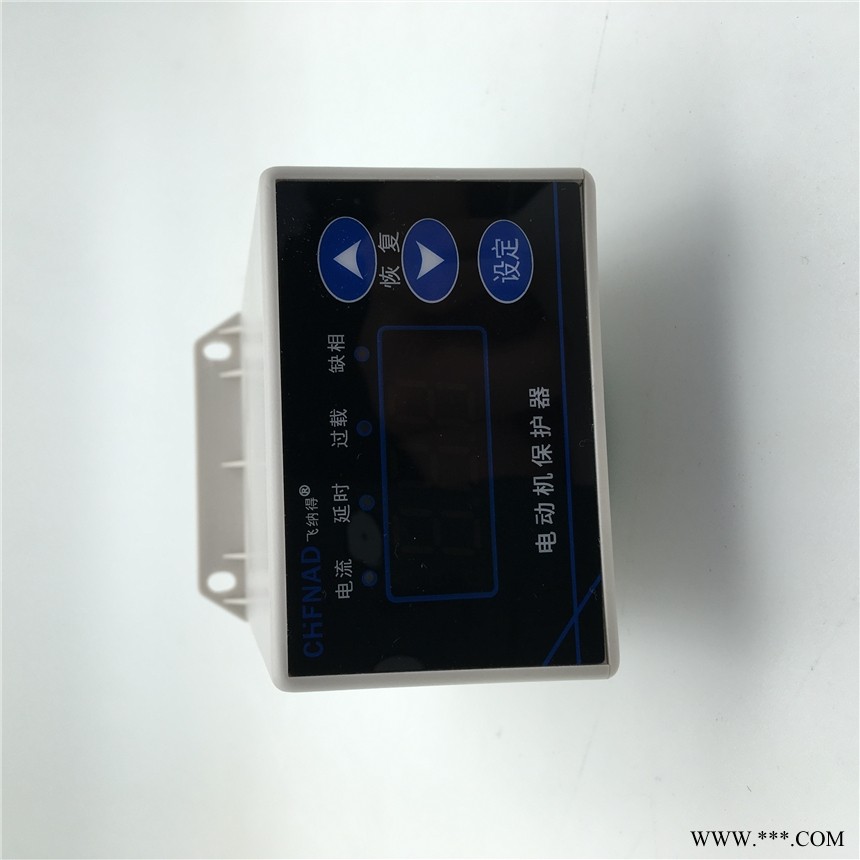

一、 产品概述
本产品是是传统热继电器的升级换代产品，采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相等故障。当电动机发生故障时，内部继电器常闭触点断开，切断电动机电源。
二、 主要技术指标
| 指 标 | 规 格 | ||
| JLW-A15Z | JLW-A30Z | JLW-A70Z | |
| 整定电流范围 | 0.5～15A | 5～30A | 30～70A |
| 电流测量精度 | ±1% | ||
| 电源电压 | AC 220V或380V（以产品标签为准）, | ||
| 触点容量 | 3A/440VAC（纯阻性负载） | ||
三、 操作指南
查看 A 、B 、C 三相电流
正常工作时显示三相平均电流，按“设定”键可以切换显示 A、B、C 三相电流。发生过载、缺相故障时
显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为 0）
整定电流与动作时间设定
长按“设定”键2秒， “电流”灯亮，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“设定”键，可以继续设定动作时间，设定好后按“设定”键保存并退出，或者等10秒后保护器会自动保存并退出
告警（保护）状态恢复
发生故障告警时，LED小灯会显示故障原因是过载还是缺相，此时继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复，也可给保护器重新上电来恢复。
基本工作原理
电流检测
保护器通过内置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。
过载保护
当负载电流超过整定电流，并且持续时间达到设定的过载动作时间时（默认10秒），继电器断开，切断电动机电源。
智能启动识别
为防止电机启动时产生误动作，本产品具有智能启动识别功能，当识别到电动机处于启动状态时，过载动作时间加倍。
缺相保护
发生缺相故障时，继电器断开，切断电动机电源。
内部参数代码如下表所示：
| 类别 | 代码 | 参数名称 | 型号 | 设定范围 | 出厂 设定 | 单位 | 备注 |
| 过载保护类 | F1 | 额定电流 （整定电流） | JLW-A15Z | 0.5～15A | 5 | A | 这个参数可以直接长按设定2秒 |
| JLW-A30Z | 5～30A | 16 | A | ||||
| JLW-A70Z | 30～70A | 16 | A | ||||
| F2 | 过载动作时间 | 1 – 99.0 | 10.0 | 秒 | |||
