一、产品简介
1.1产品概述

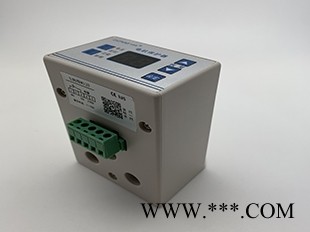

本产品是我公司在多年研制电机保护控制仪产品的基础上开发出的新一代高科技产品，此产品以微电脑控制器（MCU）为核心元件，通过高精度CT检测电流，是传统热继电器的升级换代产品，该产品采用数字处理技术，电机保护控制仪具有自动线性修正功能，在宽电流范围内仍具有较高的测量精度，高亮度LED显示，通过内置的电流互感器检测水泵的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相等故障。当电动机发生故障时，内部继电器常闭触点断开，切断电动机电源。
1.2 产品特点
本电机保护控制仪具有性价比高、功能齐全、工作稳定可靠、抗干扰能力强，精度高、保护动作准确、螺丝安装、参数设定没有字母代码，直观简单操作方便等特点，可广泛适用于水处理及其它电气的保护与监测。
1.3 主要功能
过载过流保护 缺相断相保护
故障异常记录 故障电流锁定
电流数字显示 螺丝 安装
二、主要技术指标
2.1环境条件
工作温度：-25℃～+55℃
贮存温度：-45℃～+70℃
相对湿度：5%～95% (产品内部不凝露，不结冰)
海拔高度：6000m 以下
大气压力：70 kPa～106 kPa
外壳防护等级：IP40
2.2 产品规格指标
| 指 标 | 型 号 飞纳得M110 | 单位 |
| 额定电流设定范围 | 0.5～10 | A |
| 电流测量精度 | ±1% | - |
| 电源电压 | AC 220V | V |
| 触点容量 | 3A/440VAC（纯阻性负载） | - |
注：订制规格要求根据不同的规格，单独设置技术参数，不一一列出
2.3测量精度
三相电流： ±1.0
单相电压： ±0.5
2.4保护定值误差
动作值：
l 电流：±50mA 或定值的±3
l 电压：±1V 或定值的±3
动作时间：0.1s～3s(含 3s)范围内不超过 60ms
3s～60s 范围内不超过整定值的±2%
三、功能介绍
电机保护控制仪通过采集电机电流等数据，进行运算处理，判定电机运行过程中的各种运行状况或故障，可实现起动过载保护、断相保护、起时延时保护等保护功能，以实现对电动机的全面保护、监测、（起动）控制，切除故障于萌芽阶段，减少电机维修时间，保障安全生产。
3.1保护功能
根据电机起动过程和运行过程的不同工况，在原理设计中进行了相关保护、控制功能逻辑处理。
3.2内部参数代码如下表所示：
| 类别 | 代码 | 参数名称 | 设定范围 | 出厂 设定 | 单位 | 备注 |
| 过载保护类 | F1 | 额定电流 （整定电流） | 5 – 80.0 | 16 | A | 这个参数可以直接长按Sel键 设定 |
| F2 | 动作时间 | 1-99.0 | 10.0 | 秒 |
|
四、操作指南
4.1整定电流与动作时间设定
长按“Sel”键 2 秒， “电流”灯亮，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键，可以继续设定动作时间，设定好后按“Sel”键保存并退出，或者等 10 秒后保护器会自动保存并退出。
4.2告警（保护）状态恢复
发生故障告警时，LED 小灯会显示故障原因是过载还是缺相，此时继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复，也可给保护器重新上电来恢复。
五、基本工作原理
5.1电流检测
通过内置的电流互感器检测负载电流，所以被保护水泵的三根相线必须分别穿过电流互感器的三个小孔。
5.2过载保护
当负载电流超过整定电流，并且持续时间达到设定的过载动作时间时（默认10秒），继电器断开，切断电动机电源。
5.3缺相保护
缺相持续超过 2 秒，继电器断开，切断电动机电源。。
六、外形尺寸
接线图
