一、产品简介
1.1产品概述

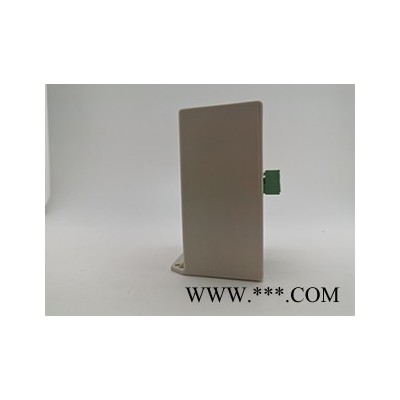

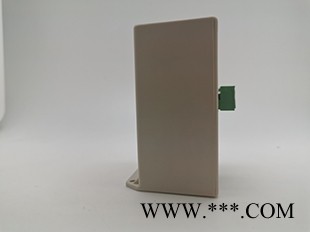

本产品是我公司在多年研制电机保护控制仪产品的基础上开发出的新一代高科技产品，此产品以微电脑控制器（MCU）为核心元件，通过高精度CT检测电流，是传统热继电器的升级换代产品，该产品采用数字处理技术，电机保护控制仪具有自动线性修正功能，在宽电流范围内仍具有较高的测量精度，高亮度LED显示，通过内置的电流互感器检测水泵的三相负载电流，可以显示三相电流并根据电流判断是否存在过载过流、欠载欠流、堵转卡死、空载、缺相、三相电流不平衡等故障，在水泵上可以根据电流判断，漏水、缺水等故障，当发生上述故障时，内部继电器触点断开，切断电机电源。
1.2 产品特点
本电机保护控制仪具有性价比高、功能齐全、工作稳定可靠、抗干扰能力强，精度高、保护动作准确、螺丝安装、参数设定没有字母代码，直观简单操作方便等特点，可广泛适用于水处理及其它电气的保护与监测。
1.3 主要功能
过载过流保护 缺相断相保护
堵转卡死保护 空载欠载保护
故障电流锁定 延时上电功能
不平衡 保护 启动延时保护
电流数字显示 故障中文显示
故障异常记录 螺丝 安装
二、主要技术指标
2.1环境条件
工作温度：-25℃～+55℃
贮存温度：-45℃～+70℃
相对湿度：5%～95% (产品内部不凝露，不结冰)
海拔高度：6000m 以下
大气压力：70 kPa～106 kPa
外壳防护等级：IP40
2.2 产品规格指标
| 指 标 | 型 号 飞纳得D20Z | 单位 |
| 额定电流设定范围 | 1～20 | A |
| 电流测量精度 | ±1 | - |
| 电源电压 | AC 220V | V |
| 触点容量 | 10A/480VAC（纯阻性负载） | - |
注：订制规格要求根据不同的规格，单独设置技术参数，不一一列出
2.3测量精度
三相电流： ±1.0
单相电压： ±0.5
2.4保护定值误差
动作值：
l 电流：±50mA 或定值的±3
l 电压：±1V 或定值的±3
动作时间：
l 定时限： 0.1s～3s(含 3s)范围内不超过 60ms
3s～60s 范围内不超过整定值的±2%
l 反时限： 0.1s～3s(含 3s)范围内不超过±100ms
3s 以上不超过计算值的±5%
2.5电气绝缘性能
（1）介质强度
符合GB/T14598.3规定；
工频电压2kV，时间1分钟。
（2）绝缘电阻
符合GB/T14598.3的规定；
500V兆欧表测试，绝缘电阻值不小于 100MΩ。
（3）冲击电压
符合GB/T14598.3规定；
承受1.2/50μs峰值为5kV的标准雷电波的冲击
2.6机械性能
（1） 振动
振动响应：符合GB/T11287标准规定，严酷等级为1 级；
振动耐久性：符合GB/T11287标准规定，严酷等级为1级。
（2）冲击
冲击响应：符合GB/T14537标准规定，严酷等级为1级；
冲击耐久性：符合GB/T14537标准规定，严酷等级为1级。
（3）碰撞
符合GB/T14537标准规定，严酷等级为1 级。
2.7电磁兼容性能
(1) 振荡波干扰
符合 GB/T 14598.13（IEC 60255-22-1）规定，严酷等级为 III 级。
(2) 静电放电干扰
符合 GB/T 14598.14（IEC 60255-22-2）规定，严酷等级为Ⅳ级。
(3) 射频电磁场辐射干扰
符合 GB/T 14598.9（IEC 60255-22-3）规定，可以通过 10V/m 的最严酷等级。
(4) 电快速瞬变脉冲群干扰
符合 GB/T 14598.10（IEC 60255-22-4）规定，严酷等级为 A 级。
(5) 浪涌干扰
符合 GB/T14598.18（IEC 60255-22-5）规定，严酷等级为Ⅳ级。
(6) 射频传导干扰
符合 GB/T 14598.17（IEC 60255-22-6）规定，严酷等级为 III 级。
(7) 工频磁场干扰
符合 GB/T14598.19（IEC 60255-22-7）规定，严酷等级为 A 级。
(8) 电磁发射极限值
符合 GB/T14598.16（IEC 60255-25）规定
三、功能介绍
电机保护控制仪通过采集水泵电流等数据，进行运算处理，判定水泵运行过程中的各种运行状况或故障，可实现起动过载保护、阻塞保护、断相保护、不平衡保护、欠载保护、欠流保护，起时延时保护等保护功能，以实现对电动机的全面保护、监测、（起动）控制，切除故障于萌芽阶段，减少电机水泵维修时间，保障安全生产。
3.1保护功能
根据电机或水泵起动过程和运行过程的不同工况，在原理设计中进行了相关保护、控制功能逻辑处理。
3.2内部参数代码如下表所示：
| 类别 | 代码 | 参数名称 | 设定范围 | 出厂 设定 | 单位 | 备注 |
| 过载保护类 | F11 | 额定电流 （整定电流） | 1.0 – 20 | 20 | A | 这个参数可以直接长按Sel键 设定 |
| F13 | 动作时间 | 0.1 – 60.0 | 3.0 | 秒 |
| |
| 欠载保护类 | F14 | 欠载动作点 | 0 - 80 | 20 | % | 电流低于额定电流（F11）的设定百分比时，产生欠载告警 |
| F15 | 欠载动作时间 | 0.1 – 60.0 OFF | OFF | 秒 | “OFF”表示关闭欠载保护功能， | |
| F16 | 堵转电流 | 1.5-10.0 | 5.0 | 倍 | 电流为 F11 的 5 倍时认为发生堵转 | |
| F17 | 堵转动作时间 | 0.1-60.0 OFF | 5.0 | 秒 | 堵转超过 5 秒时，会触发保护动作 | |
| F18 | 启动时间 | 0.0 – 60.0 | 0.0 | 秒 | 启动时用来避过过载预警 | |
| 缺相和三相不平衡类 | F21 | 三相不平衡动作点 | 1 – 50 | 20 | % | 见“基本工作原理” |
| F22 | 三相不平衡动作时间 | 0.1 – 60.0 OFF | 5.0 | 秒 | 缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能 | |
| F23 | 缺相动作时间 | 0.1 – 60.0 OFF | 2.0 | 秒 | ||
| 自动恢复类 | F51 | 自动恢复次数 | 0 – 10 UNL | 0 | 次 | F51设为0表示不允许自动恢复; “UNL”表示无限自动恢复 具体设置方法参见工作原理说明
|
| F52 | 自动恢复间隔时间 | 0.1 – 99.9 | 15.0 | 分钟 | ||
| F53 | 重复故障间隔时间 | 1 - 999 | 60 | 分钟 | ||
| 附加功能类 | F61 | 上电延时 | 0 – 999 | 0 | 秒 | 通电若干秒后再吸合继电器，相当于一个时间继电器功能 |
| F63 | 屏幕保护时间 | 0 – 300 | 0 | 秒 | 无电流时将关闭屏幕，0表示不启用 | |
|
| End | 退出设置状态 | - | |||
四、操作指南
4.1查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“ESC”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
4.2电动机额定电流值设置（整定电流）
长按“Sel”键2秒，显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
4.3告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
4.4参数设置
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
