、产品简介
1.1产品概述

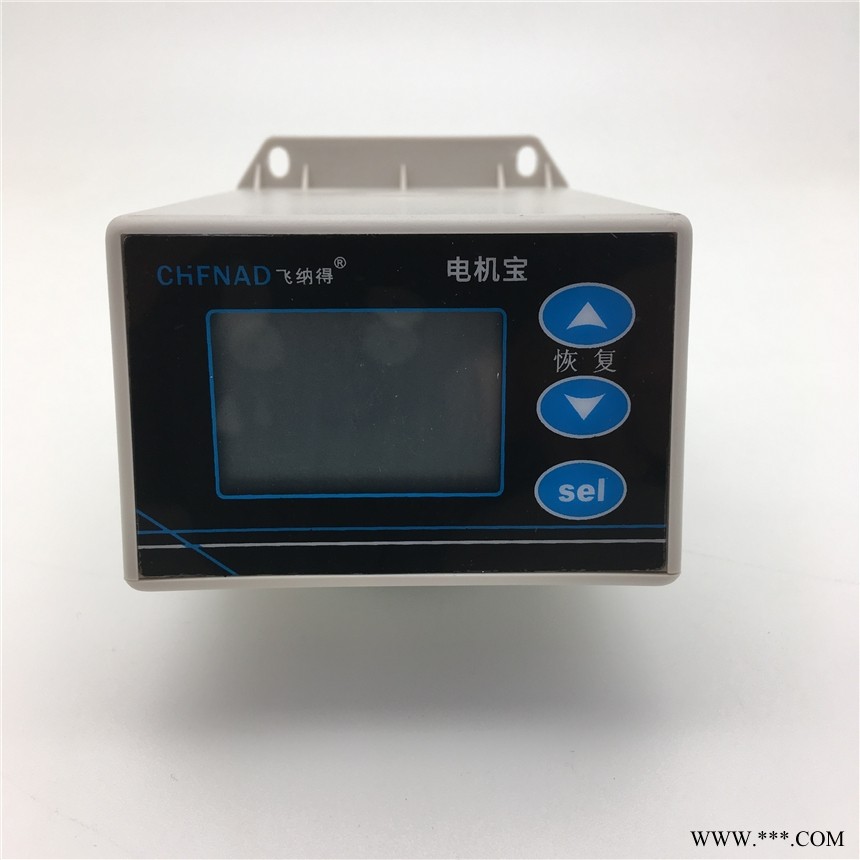

本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
1.2 产品特点
本电机保护控制仪具有性价比高、功能齐全、工作稳定可靠、抗干扰能力强，精度高、保护动作准确、螺丝安装、参数设定没有字母代码，直观简单操作方便等特点，可广泛适用于水处理及其它电气的保护与监测。
1.3 主要功能
过载过流保护 缺相断相保护
延时上电功能 启动延时保护
故障电流锁定 故障异常记录
不平衡 保护 故障中文显示
电流数字显示 螺丝 安装
二、主要技术指标
| 指 标 | 型 号 | 单位 | 说 明 |
| 飞纳得C40Z | |||
| 额定电流设定范围 | 1～100 | A |
|
| 电流量程 | 150 | A |
|
| 电流测量精度 | ±1% | - |
|
| 定时限保护动作时间 | 0.1～20 | 秒 |
|
| 电源电压 | AC 220V | V |
|
| 触点容量 | 2A/440VAC | - | 纯阻性负载 |
三、功能介绍
● 电流显示：可显示三相平均电流和A、B、C三相电流。
● 过载保护：当发生过载时，切断电动机电源。
● 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
● 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
● 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
● 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
● 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
操作指南
4.1 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
4.2 电动机额定电流值设置
长按“Sel”键2秒，液晶显示“电流设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
4.3 告警（保护）状态恢复
发生过载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
4.4 参数设置
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。内部参数代码如下表：
| 类别 | 代码 | 参数名称 | 设定范围 | 出厂 设定 | 单位 | 备注 |
| 过载保护类 | F11 | 电动机额定电流 | 1.0 – 40.0 | 20 | A | 这个参数可以直接长按Sel键设定 |
| F13 | 动作时间 | 0.1 – 60.0 | 3.0 | 秒 | 在F12=0时起作用 | |
| 缺相和三相不平衡类 | F21 | 三相不平衡动作点 | 1 – 50 | 20 | % |
|
| F22 | 三相不平衡动作时间 | 0.1 – 30.0 OFF | 5.0 | 秒 | 缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能 | |
| F23 | 缺相动作时间 | 0.1 – 30.0 OFF | 2.0 | 秒 | ||
| 自动恢复类 | F51 | 自动恢复次数 | 0 - 10 | 1 | 次 | 发生故障后，故障次数加1，如果故障次数未超过自动恢复次数，则在设定的间隔时间后自动恢复。正常工作时间达到F53设定的时间，则故障次数清零。 F51设为0表示不允许自动恢复 |
| F52 | 自动恢复间隔时间 | 0.1 – 99.9 | 15.0 | 分钟 | ||
| F53 | 故障次数清除时间 | 1 - 999 | 60 | 分钟 | ||
| 附加功能类 | F61 | 上电延时 | 0 – 999 | 0 | 秒 | 通电若干秒后再吸合继电器，相当于一个时间继电器功能 |
|
| End | 退出设置状态 | - | |||
基本工作原理
5.1 电流检测
通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
5.2 过载保护
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
5.3 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。负载电流小于0.5A时，不进行缺相检测，防止在电机断电状态产生误动作。
