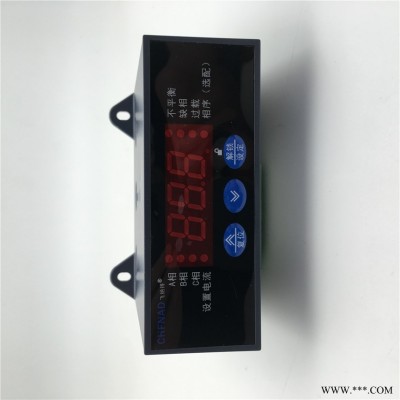

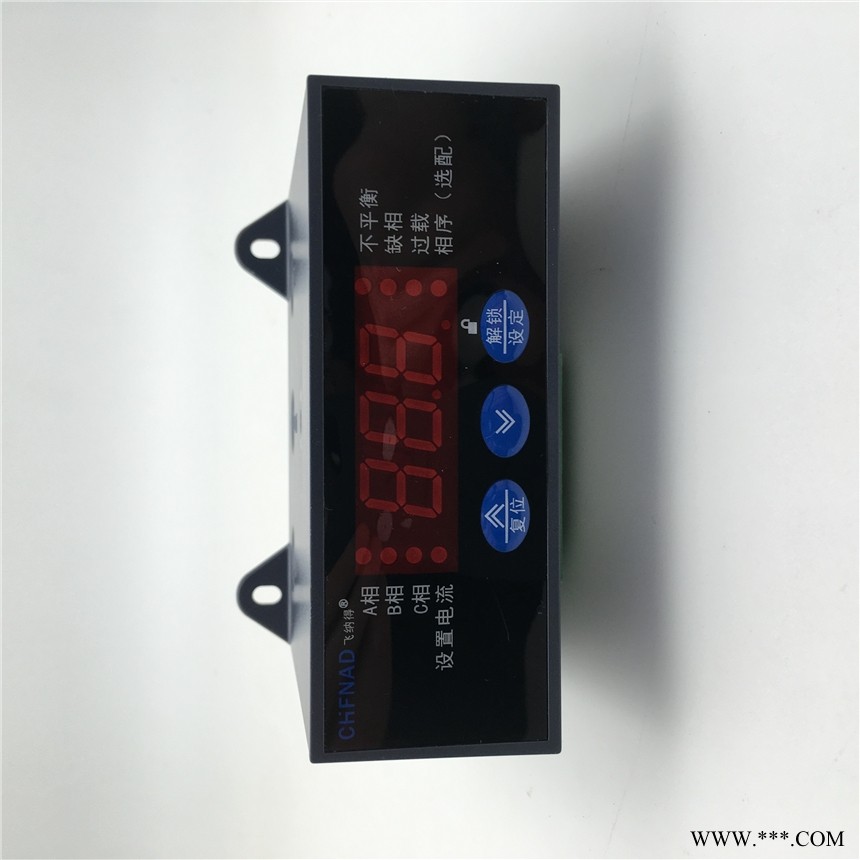

一 型号分类
| 型号规格 | 电流范围 | 功 能 | 触点 |
| 飞纳得B40Z-T1 | 40A | 不平衡、缺相、过载保护 | 一路常开输出 |
| 飞纳得B90Z-T1 | 90A | 不平衡、缺相、过载保护 | 一路常开输出 |
| 飞纳得B40Z-T2 | 40A | 不平衡、缺相、过载、错相（相序）保护 | 一路常开输出 |
| 飞纳得B90Z-T2 | 90A | 不平衡、缺相、过载、错相（相序）保护 | 一路常开输出 |
二 主要技术参数
供电电源：AC220V±10% 50HZ (AC380V±10% 可选)
输出接点功率：阻性AC220V/5A
外形尺寸：宽106mm X高86.5mm X厚40mm
电流显示范围：0~99A
电流控制范围：2~90A
分辨率显示：0.1A
三 功能介绍
·电流显示：在正常工作状态下（待机）循环显示三相电流值，切换间隔为3秒钟，在故障工作状态下循环锁定显示故障时的三相电流值，便于查找故障原因。
·过载保护：当检测到任何一相电流超过所设定的整定电流时，保护器断开负载。
·缺相保护：当检测到ABC三相电流任一缺失时，保护器断开负载。
·不平衡保护：【公式：（最大值-最小值）÷最大值x100%】例：A相20A,B相25A,C相22A,不平衡值=（25-20）÷25x100%=20%。当检测值超过设定值，保护器动作，断开负载。
注意：如果选择00关闭不平衡保护时，不平衡值超过50%，触发缺相保护。请谨慎选择00！！！
·错相保护：当保护器检测到相位错误，或者380V电压相序信号断电断线情况下，保护器断开负载。
·延时说明：保护器每一次重新上电，负载端延时输出。
四 操作指南
·解锁：按住“设定/解锁”键保持3秒，
亮起，此时进入设置参数状态。
·参数设置：继续按“解锁/设定”键，将在各个参数间切换，按“+”“-”键来调整参数值的大小。例如：屏幕显示H30，H是参数（电流不平衡设置），30是该参数值。
| 参数代码 | 参数名称 | 范围 | 出厂设定 |
| “设置电流”亮起 | 过载保护电流值设定 | 2A~99A(过载电流设定值一般设置为大于最大相显示电流5~10A，以实际为准) | 30.0A |
| F | 上电延时时间设定 | 上电延时0~9.9分可调(0.1分=6秒) | 0.0分 |
| H | 不平衡值设定 | 0~40%(选择0时，为关闭不平衡保护功能) | 30% |
| C | 跳过启动电流设定 | 1秒~29秒 | 5秒 |
| d | 过载保护延时设定 | 1秒~29秒 | 3秒 |
| P | 自动复位次数 | 0~99次（0=关闭自动复位） | 3次 |
| L | 自动复位间隔时间 | 1~99分钟 | 3分钟 |
·保存参数：设置好参数后，保持12秒无任何操作，显示屏恢复到待机界面，那么参数被保存成功。
·查询参数：锁定状态下，点按“解锁/设定”键能依次查看每个参数。
五 如何从保护状态恢复
手动复位：保护器发生保护后，按“复位”键，保护状态将被解除。如果电流仍然满足保护触发条件，保护器将再次保护。
自动复位：保护器发生保护后，每隔L分钟，自动复位。如果故障没有排除，那么复位不会成功；当自动复位的次数达到P次，将不再自动复位，只能等待手动复位，或者重新上电。（P和L两个参数可调，详见参数设置表格，P=0时，关闭自动复位功能）。
六 接线图
七 注意事项
被保护电机的三根相线必须分别穿过电流互感器的三个孔。
请合理科学地安排三相电流中任意一相的负载配置，确保设备正常运行，避免单相负载过大的情况！！！
保护器有故障显示后，必须排除故障后才能重新投入运行，否则后果自负。
保护器使用之前，参数设定的数据必须依据实际电机运行中电流的大小，来进行保护器的数据设定，这样才能精确保护电机
