是否有现货: | 是 | 认证: | / |
品牌: | 澳尔新 | 加工定制: | 否 |
类别: | 齿轮减速机 | 齿轮类型: | 圆柱齿轮 |
布局形式: | 同轴式 | 传动级数: | / |
齿面硬度: | 硬齿面 | 安装形式: | / |
输入转速: | / | 额定功率: | / |

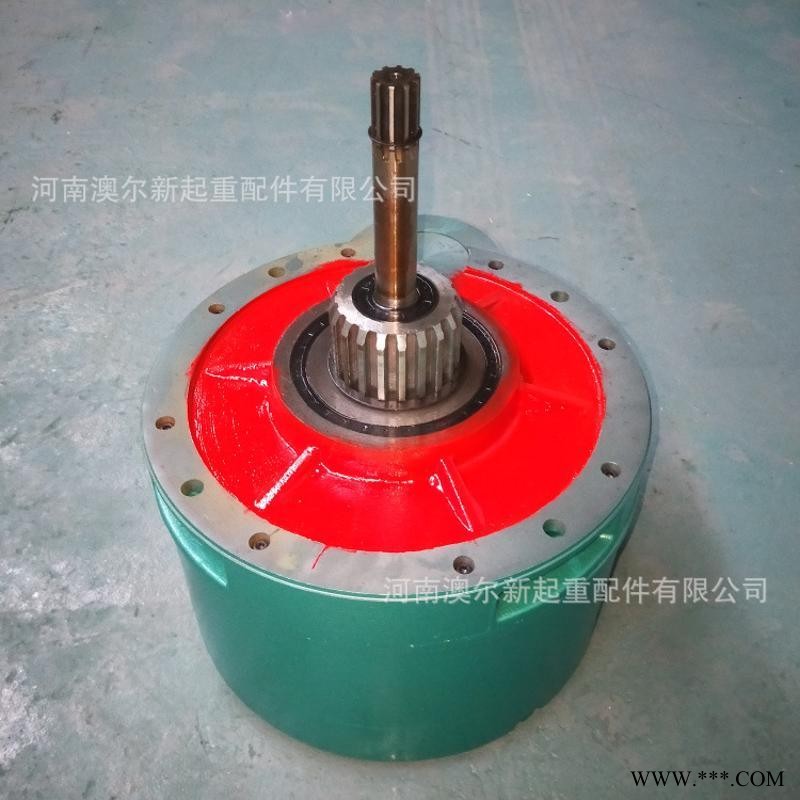

许用扭矩: | / | 型号: | 10T葫芦变速 |
规格: | 32T方箱 | 商标: | 澳尔新 |
包装: | 裸装 | 订货号: | 0124 |
货号: | 0124 | 配件适用对象: | 电动葫芦 |
是否跨境货源: | 否 | 产量: | 34000 |
电动葫芦构造特征:
1、结构有减速器、运行机构、卷筒装置、吊钩装置、联轴器、慢速驱动装置(仅MD1型有)、软缆电流引入器、限位器、电动机九个主要部件组成。在使用和维护中非常便利,能缩短产品检修周期。
2、采用锥形制动电动机。
3、起升速度有常速(CD1型)和常、慢两种速度(MD1型),由控制按钮控制操作。
4、采用标准模数斜齿轮减速器,便于维修装配。
(1)减速器:电动葫芦减速器用斜齿轮三级减速,齿轮及齿轮轴均采用40Cr或20CrMnir钢锻制加工,并经热处理,全部用滚动轴承支承,箱壳用铸铁制造,装配严密,防尘可靠。
(2)运行机构:电动葫芦的运行机构为电动小车式。减速齿轮为40Cr锻制并经调质处理,装于封闭的减速箱内,全部采用滚动轴承支承,墙板用钢板制造,保证运转灵活,使用方便,寿命长。根据起升高度的不同,结构形式也有不同。 运行机构所适用的工字钢轨道应按GB/T706-1988标准选择,起升高度18米以上加平衡梁小车,10吨、16吨起升高度6米-30米,采用电动小车二台。
(3)卷筒装置:卷筒用铸铁或无缝钢管制成,采用花键与减速器连接,另一端用滚动轴承支承在锥形电动机前端伸出部位。卷筒外壳用钢板制成。
(4)吊钩装置:吊钩采用20钢模锻制成,并用推力球轴承通过吊钩横梁与外壳相连接,使吊钩运转自如。吊钩装置为单滑轮式,滑轮由铸钢制成。10吨、16吨吊钩装置为双滑轮式。
(5)联轴器
(6)慢速驱动装置:慢速驱动装置由驱动箱体、箱盖、小电动机通过慢速装置带动主电机工作。其速比是10。
(7)电流引入器:由于葫芦常与电动单梁起重机配套使用,故用软缆引线将电流引入开关箱内,不装滑块式电流引入器。
(8)限位器:为防止因吊钩上升下降超过限位置而造成故障,葫芦上装有限位器,当吊钩达到极限位置时,由于卷筒装置上导绳带动限位器动作,从而自动切断电源使葫芦停止运转。
(9)电动机:起升电动机采用较大起动力矩的锥形制动电机,以适应产品断续工作中频繁的直接起动,最大转矩为额定力矩的2﹒4~3倍。
葫芦变速箱型号:
0.5t电动葫芦变速箱、1t电动葫芦变速箱、2t电动葫芦变速箱;
3t电动葫芦变速箱、5t电动葫芦变速箱、10t电动葫芦变速箱;
16t电动葫芦变速箱、20t电动葫芦变速箱、32t电动葫芦变速箱。
