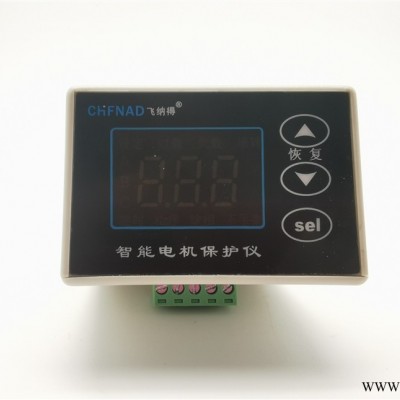

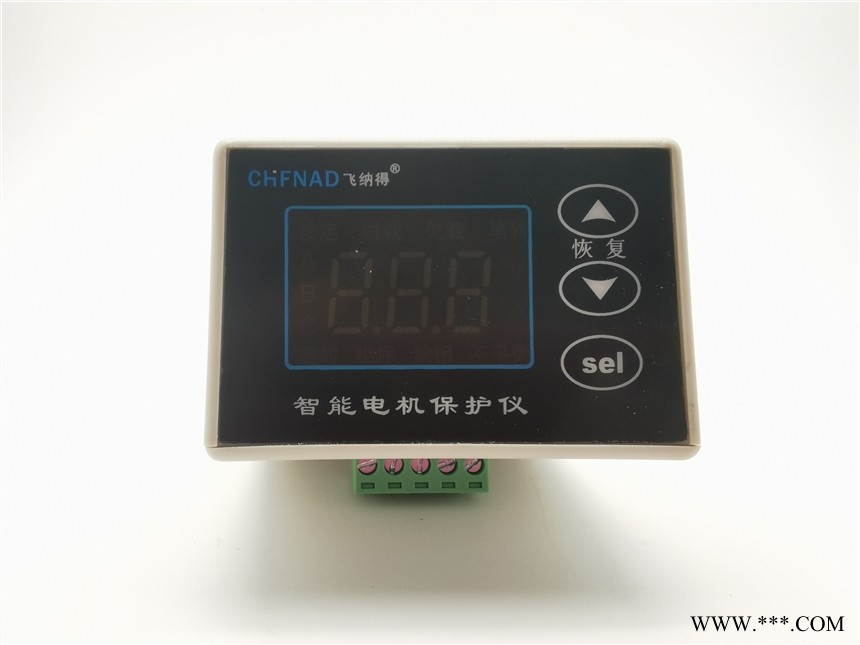

飞纳得 D450 电机保护器 马达保护器 电机综合保护器易安装

一、产品简介

1.1产品概述

本产品是我公司在多年研制电机保护控制仪产品的基础上开发出的新一代高科技产品，此产品以微电脑控制器（MCU）为核心元件，通过高精度CT检测电流，是传统热继电器的升级换代产品，该产品采用数字处理技术，电机保护控制仪具有自动线性修正功能，在宽电流范围内仍具有较高的测量精度，高亮度LED显示，通过内置的电流互感器检测水泵的三相负载电流，可以显示三相电流并根据电流判断是否存在过载过流、欠载欠流、堵转卡死、空载、缺相、三相电流不平衡等故障，在水泵上可以根据电流判断，漏水、缺水等故障，当发生上述故障时，内部继电器触点断开，切断电机电源。

1.2 产品特点

本电机保护控制仪具有性价比高、功能齐全、工作稳定可靠、抗干扰能力强，精度高、保护动作准确、螺丝安装、参数设定没有字母代码，直观简单操作方便等特点，可广泛适用于水处理及其它电气的保护与监测。

1.3 主要功能

过载过流保护         缺相断相保护

堵转卡死保护         空载欠载保护

故障电流锁定         延时上电功能

不平衡  保护         启动延时保护

电流数字显示         故障中文显示

故障异常记录         螺丝 安装

二、主要技术指标

2.1环境条件

工作温度：-25℃～+55℃

贮存温度：-45℃～+70℃

相对湿度：5%～95% (产品内部不凝露，不结冰)

海拔高度：6000m 以下

大气压力：70 kPa～106 kPa

外壳防护等级：IP40

2.2 产品规格指标

2.3测量精度

三相电流： ±1.0

单相电压： ±0.5

2.4保护定值误差

动作值：

l 电流：±50mA 或定值的±3

l 电压：±1V 或定值的±3

动作时间：

l 定时限： 0.1s～3s(含 3s)范围内不超过 60ms

3s～60s 范围内不超过整定值的±2%

l 反时限： 0.1s～3s(含 3s)范围内不超过±100ms

3s 以上不超过计算值的±5%

2.5电气绝缘性能

（1）介质强度

符合GB/T14598.3规定；

工频电压2kV，时间1分钟。

（2）绝缘电阻

符合GB/T14598.3的规定；

500V兆欧表测试，绝缘电阻值不小于 100MΩ。

（3）冲击电压

符合GB/T14598.3规定；

承受1.2/50μs峰值为5kV的标准雷电波的冲击。

2.6机械性能

（1） 振动

振动响应：符合GB/T11287标准规定，严酷等级为1 级；

振动耐久性：符合GB/T11287标准规定，严酷等级为1级。

（2）冲击

冲击响应：符合GB/T14537标准规定，严酷等级为1级；

冲击耐久性：符合GB/T14537标准规定，严酷等级为1级。

（3）碰撞

符合GB/T14537标准规定，严酷等级为1 级。

2.7电磁兼容性能

(1) 振荡波干扰

符合 GB/T 14598.13（IEC 60255-22-1）规定，严酷等级为 III 级。

(2) 静电放电干扰

符合 GB/T 14598.14（IEC 60255-22-2）规定，严酷等级为Ⅳ级。

(3) 射频电磁场辐射干扰

符合 GB/T 14598.9（IEC 60255-22-3）规定，可以通过 10V/m 的最严酷等级。

(4) 电快速瞬变脉冲群干扰

符合 GB/T 14598.10（IEC 60255-22-4）规定，严酷等级为 A 级。

(5) 浪涌干扰

符合 GB/T14598.18（IEC 60255-22-5）规定，严酷等级为Ⅳ级。

(6) 射频传导干扰

符合 GB/T 14598.17（IEC 60255-22-6）规定，严酷等级为 III 级。

(7) 工频磁场干扰

符合 GB/T14598.19（IEC 60255-22-7）规定，严酷等级为 A 级。

(8) 电磁发射极限值

符合 GB/T14598.16（IEC 60255-25）规定。

三、功能介绍

电机保护控制仪通过采集水泵电流等数据，进行运算处理，判定水泵运行过程中的各种运行状况或故障，可实现起动过载保护、阻塞保护、断相保护、不平衡保护、欠载保护、欠流保护，起时延时保护等保护功能，以实现对电动机的全面保护、监测、（起动）控制，切除故障于萌芽阶段，减少电机水泵维修时间，保障安全生产。

3.1保护功能

根据电机或水泵起动过程和运行过程的不同工况，在原理设计中进行了相关保护、控制功能逻辑处理。

3.2内部参数代码如下表所示：

四、操作指南

4.1查看A、B、C三相电流

正常工作时显示的是三相平均电流，按“ESC”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。

4.2电动机额定电流值设置（整定电流）

长按“Sel”键2秒，显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。

4.3告警（保护）状态恢复

发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。

4.4参数设置

在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。

五、基本工作原理

5.1电流检测

通过内置的电流互感器检测负载电流，所以被保护水泵的三根相线必须分别穿过电流互感器的三个小孔。

5.2过载保护

定时限模式

当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。

反时限模式

过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，在这里提供5 条反时限曲线，见下表：

5.3欠载空载保护

当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），继电器断开，切断电动机电源。此功能默认关闭，需要时请设置参数F14。负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。电动机在运行过程中，由于工艺条件或负荷的变化，有时可能使电动机长期工作在轻载或空载状态，而与之相关的设备却不允许工作在轻载状态，欠载保护是针对此工况而配置的。一般电动机的空载电流在额定电流的 30％左右，本保护在 10％～100％范围内可以任意设定。当三相平均电流低于整定定值时，经过所设定的延时时间，保护动作。

注：其中 Iavg 为三相平均电流，Iset 为欠载保护电流定值。

5.4三相不平衡保护

三相不平衡率的定义为：任一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。负载电流过小时，不进行三相不平衡检测，防止在水泵断电状态产生误动作。水泵运行过程中若三相电流不对称时，则会出现负序电流，而负序电流将在转子中产生 2 倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。当检测到电流不平衡度超过允许值 30%（缺省值，不可整定）时，经设定延时，保护动作。不平衡度计算公式如下：

其中，Imax：三相最大电流；Imin：三相最小电流；Iav：三相平均电流；Ie：电动机的额定电流。

5.5缺相保护

缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。

5.6自动恢复

自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障停机后，过15分钟自动恢复（F52=15），这样可以重试3次(F51=3)，如果故障重复发生3次以上，并且重复故障的间隔时间短于60分钟(F53=60)，则锁定在停机状态，则需要人工恢复(按“5”键或断电)。如果不需要自动恢复功能，只要将F51设为0。此功能默认关闭，使用时需确保安全，自动恢复时与星三角没有冲突。
