1 请对应单相/ 三相200 V 共用规格使用的电源选择外围设备。
2 请选择与接地螺钉用压着端子相同的主电路用端子台压着端子。
3 地线用电缆线径请使用与电机用电缆线径相同规格以上的电缆。
4 适用国际规格，均可使用。
配线断路器、电磁接触器相关
符合欧洲EU 指令时，请务必在电源和噪音滤波器之间连接IEC 规格以及UL 认证（LISTED、带 标注）的配线断路器。
当所用电源的短路电流低于产品的输出电压时，请设定在堆成电流5000 Arms 以下。
当电源短路电流超过该电流时，请设置限流装置（限流保险或限流制动器、变压器等）研制短路电流后再使用。
请选择与电源容量（考虑负载条件）匹配的配线断路器、噪音滤波器。
端子台及保护接地端子
配线请使用额定温度75 ℃以上的铜导体电缆。
请使用A 型到E 型附带的专用连接器。此时导线长度需保持8 mm ～9 mm。
紧固转矩一览（端子台・端子盖固定螺钉）
端子台端子台螺钉端子盖固定螺钉
型端子名品名紧固转矩 (N･m) 注1）品名紧固转矩 (N･m) 注1）

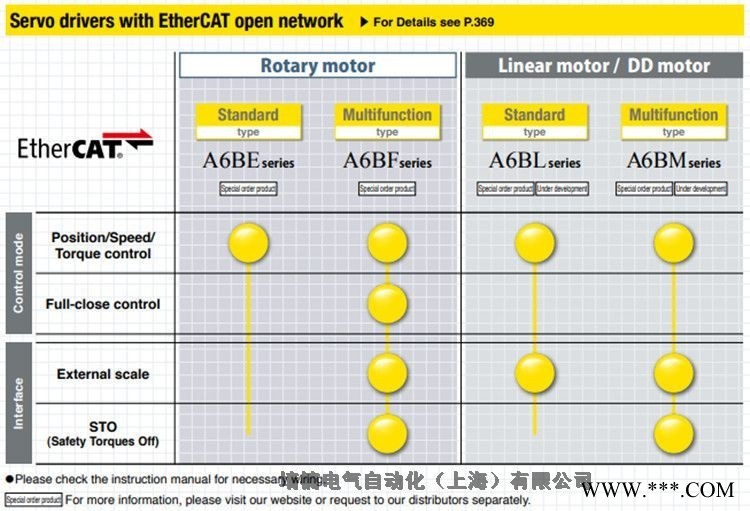

A6 SF 系列（多功能型）
位置・速度・转矩・全闭环型
通过CPU等硬件的更新以及搭载了当社特定开发的新型算法，实现了更高速的响应性。同时，可自动去除根据共振产生的微振动、根据机械的摇动产生的振动等，实现了高精度的定位。 通过简单的快速设定、整定时间与以前相比减少约64%<sup>※1</sup>。
通过新升级了的适合增益，大幅度缩短了调整时间。可自动设定・调整自适应陷波滤波器功能及各种增益。 ※1 与本公司以前产品A5Ⅱ家族相比较。 提高生产性，实现响应频率3.2 kHz。
实现响应频率3.2 kHz。通过实现与以前机种相比139 ％的提升※1，达到更高速动作，提高生产性。实现节省维护减少故障发生。
将防尘性与耐热性更好的带油封（带保护唇）电机加入阵容中
在原有相同规格的带油封电机阵容中，追加了防尘性与防油性更好的带油封（带保护唇）电机。此机种由于变更了油封的材质，提高了耐热性。 在粉尘、灰尘较多的使用环境、与齿轮头机械连接等情况下，请根据用途选用此机种。 ●法兰口径80 ｍｍ以下的MSMF电机没有带油封带保护唇）的机种。 ●法兰口径80 mm以下的MQMF、MHMF电机有带油封（带保护唇）的机种，可与A5家族产品互换安装。 ■油封对照表
法兰口径电机种类带油封带油封（带保护唇）
□80 mm以下MSMF◎ 丁腈橡胶（NBR) 制 无设定
