配线请使用额定温度75 ℃以上的铜导体电缆。
请使用A 型到E 型附带的专用连接器。此时导线长度需保持8 mm ～9 mm。
紧固转矩一览（端子台・端子盖固定螺钉）
端子台端子台螺钉端子盖固定螺钉
型端子名品名紧固转矩 (N･m) 注1）品名紧固转矩 (N･m) 注1）
A6 SF 系列（多功能型）
位置・速度・转矩・全闭环型
基本规格
项目功能
输入电源100 V主电路电源单相 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
控制电路电源单相 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz

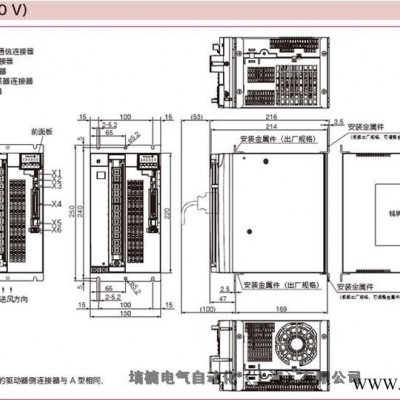

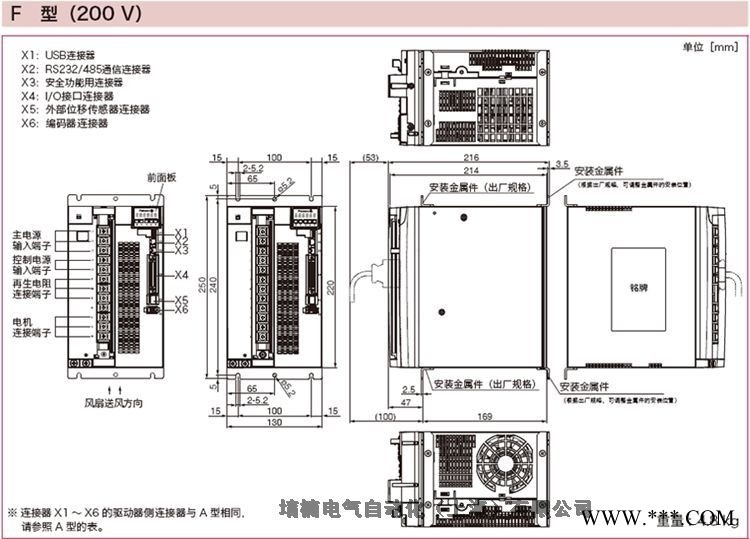

200 V主电路电源A型～
D型单相/三相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E型～
F型三相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
控制电路电源A型～
D型单相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E型～
F型单相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
使用环境条件温度使用温度 0 ℃～55 ℃（无冻结）
保存温度 －20 ℃～65 ℃（温度保证：80 ℃ 72小时 但是无结露※1）
湿度使用、保存时都需保持在20 ％～85 ％ RH 以下 （无结露※1）
海拔海抜1000 m 以下
振动5.88 m/s2 以下，10 Hz ～60 Hz
控制方式IGBT PWM 方式 正弦波驱动
编码器反馈23 bit（8388608 分辨率）7线串行式编码器
※以增量式系统（不使用多圈数据）使用的情况下，无需连接式编码器用电池，将参数Pr0.15 设置为「1」（出厂设置）即可使用。
外部位移传感器反馈A/
MSMF5AZL1 MADLT05SF MADLN05S MSMF012L1 MADLT05SF MADLN05S
MSMF022L1 MADLT15SF MADLN15S MSMF042L1 MBDLT25SF MBDLN25S
MSMF022L1 MADLT15SF MADLN15S MSMF042L1 MBDLT25SF MBDLN25S
MSMF082L1 MCDLT35SF MCDLN35S MSMF092L1 MDDLT45SF MDDLN45S
