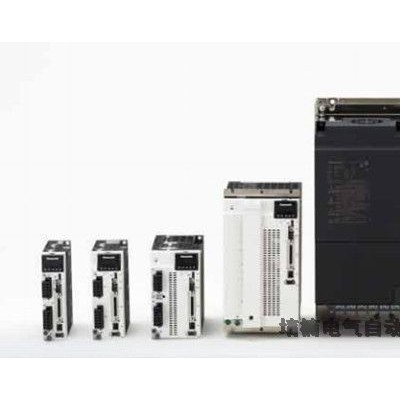

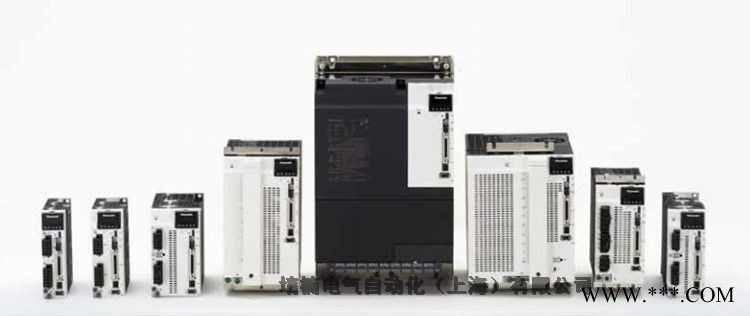

松下伺服电机MADLT15SF工厂直销
1 请对应单相/ 三相200 V 共用规格使用的电源选择外围设备。
2 请选择与接地螺钉用压着端子相同的主电路用端子台压着端子。
3 地线用电缆线径请使用与电机用电缆线径相同规格以上的电缆。
4 适用国际规格，均可使用。
配线断路器、电磁接触器相关
符合欧洲EU 指令时，请务必在电源和噪音滤波器之间连接IEC 规格以及UL 认证（LISTED、带 标注）的配线断路器。
当所用电源的短路电流低于产品的输出电压时，请设定在堆成电流5000 Arms 以下。
当电源短路电流超过该电流时，请设置限流装置（限流保险或限流制动器、变压器等）研制短路电流后再使用。
请选择与电源容量（考虑负载条件）匹配的配线断路器、噪音滤波器。
端子台及保护接地端子
配线请使用额定温度75 ℃以上的铜导体电缆。
请使用A 型到E 型附带的专用连接器。此时导线长度需保持8 mm ～9 mm。
紧固转矩一览（端子台・端子盖固定螺钉）
端子台端子台螺钉端子盖固定螺钉
型端子名品名紧固转矩 (N･m) 注1）品名紧固转矩 (N･m) 注1）
A6 SF 系列（多功能型）
位置・速度・转矩・全闭环型
基本规格
项目功能
输入电源100 V主电路电源单相 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
控制电路电源单相 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
200 V主电路电源A型～
D型单相/三相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E型～
F型三相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
控制电路电源A型～
D型单相 200 V ＋10 ％－15 ％ ～240 V ＋10
MSMF5AZL1 MADLT01SF MADLN01S MSMF011L1 MADLT11SF MADLN11S
MSMF021L1 MBDLT21SF MBDLN21S MSMF041L1 MCDLT31SF MCDLN31S
MSMF5AZL1 MADLT05SF MADLN05S MSMF012L1 MADLT05SF MADLN05S
MSMF022L1 MADLT15SF MADLN15S MSMF042L1 MBDLT25SF MBDLN25S
MSMF022L1 MADLT15SF MADLN15S MSMF042L1 MBDLT25SF MBDLN25S
