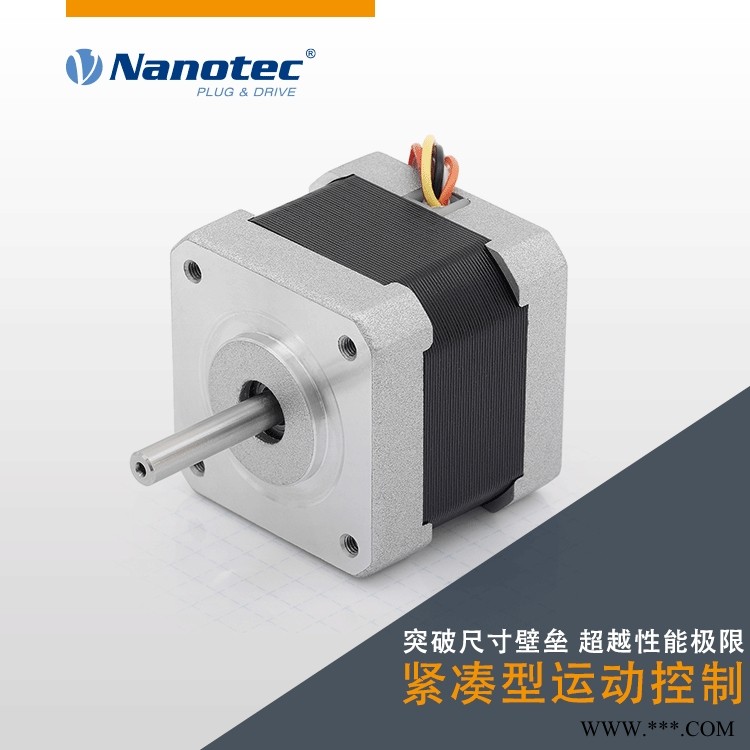

2021全新升级 NEMA17混合式步进电机 3D打印 CNC设备

NEMA17混合式步进电机混合式步进电机简介：

NEMA17混合式步进电机是一种混合式电机  。NEMA17混合式步进电机由定子和转子两部分组成。常见的定子有8个极或4个极，极面上均匀分布一定数量的小齿;极上线圈能以两个方向通电。它的转子也由圆周上均布一定数量小齿的两块齿片等组成。这两块齿片相互错开半个齿距。两块齿片中间夹有一只轴向充磁的环形PM磁钢。显然，同一段转子片上的所有齿都具有相同极性，而两块不同段的转子片的极性相反。

NEMA17混合式步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。当步进驱动器接收到一个脉冲信号，它就驱动步进申机按设定的方向转动一个固定的角度(即步进角)。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的。

纳诺达克NEMA17混合式步进电机机特点：

专利设计，规格齐全，电机驱动配套完善

电机结构设计紧凑，体积小，单位体积出力显著提高

采用新型结构和特殊材料，使得这款步进电机拥有超级紧凑的结构以及优越的外部接卸尺寸，精巧的体积助力她成为小空间领域应用的工程师推荐款步进电机

并且得益于特殊材料的应用，单位体积输出力矩相比同尺寸产品大大地提高了。

这款高精度步进电机能够搭配纳诺达克智能控制器获得无定位误差的闭环步进电机系统

拥有非常好的内部阻尼特性，能够确保运行的稳定性，即使在速度非常慢的时候也没有普通步进电机的震荡

纳诺达克这款混合式步进电机运行频率高、动态性能好，而且调整范围广

优化的磁路设计使得它成为一款低能耗的节能型混合式步进电机

这款闭环步进电机寿命长，不会受到电机堵转的影响。

NEMA17混合式步进电机应用领域

医疗、机器人、工业自动化、打印机、雕刻机等等。两相步进电动机常用于数字控制系统中，精度高，其运行可靠。如采用位置检测和速度反馈，亦可实现闭环控制。步进电动机现已广泛地应用于数字控制系统中，如数模转换装置、数控机床、计算机外围设备、自动记录仪、钟表等之中，另外在工业自动化生产线、印刷设备等中亦有应用。

NEMA17混合式步进电机参数表

步进电机、小尺寸、大力矩、超平滑、步进角度:1.8°

商品	NEMA	尺寸	保持转矩	分辨率	相电流	机身长度“A”
SC4118L1804-ENO05K	17	42 mm	50 Ncm	1.8 °/步	1.8 A	62 mm
SC4118L1804-ENO24K	17	42 mm	50 Ncm	1.8 °/步	1.8 A	62 mm

商品	NEMA	尺寸	保持转矩	分辨率	相电流	机身长度“A”
ST4118X0404-A	17	42 mm	17 Ncm	1.8 °/步	0.4 A	26 mm
ST4118X0404-B	17	42 mm	17 Ncm	1.8 °/步	0.4 A	26 mm
ST4118X1404-A	17	42 mm	9 Ncm	1.8 °/步	1.4 A	26 mm
ST4118X1404-B	17	42 mm	9 Ncm	1.8 °/步	1.4 A	26 mm
ST4118S0206-A	17	42 mm	21.21 Ncm	1.8 °/步	0.16 A	30.5 mm
ST4118S0206-B	17	42 mm	21.21 Ncm	1.8 °/步	0.16 A	30.5 mm
ST4118S0406-A	17	42 mm	22.63 Ncm	1.8 °/步	0.25 A	30.5 mm
ST4118S0406-B	17	42 mm	22.63 Ncm	1.8 °/步	0.25 A	30.5 mm
ST4118S0706-A	17	42 mm	22.63 Ncm	1.8 °/步	0.49 A	30.5 mm
ST4118S0706-B	17	42 mm	22.63 Ncm	1.8 °/步	0.49 A	30.5 mm
ST4118S1006-A	17	42 mm	21.21 Ncm	1.8 °/步	0.67 A	30.5 mm
ST4118S1006-B	17	42 mm	21.21 Ncm	1.8 °/步	0.67 A	30.5 mm
ST4118S1404-A	17	42 mm	20 Ncm	1.8 °/步	1.4 A	30.5 mm
ST4118S1404-B	17	42 mm	20 Ncm	1.8 °/步	1.4 A	30.5 mm
ST4118M0406-A	17	42 mm	39.6 Ncm	1.8 °/步	0.28 A	38 mm
ST4118M0406-B	17	42 mm	39.6 Ncm	1.8 °/步	0.28 A	38 mm
ST4118M0906-B	17	42 mm	39.6 Ncm	1.8 °/步	0.64 A	38 mm
ST4118M1206-A	17	42 mm	39.6 Ncm	1.8 °/步	0.85 A	38 mm
ST4118M1404-A	17	42 mm	24 Ncm	1.8 °/步	1.4 A	38 mm
ST4118M1404-B	17	42 mm	24 Ncm	1.8 °/步	1.4 A	38 mm
ST4118M1804-A	17	42 mm	28 Ncm	1.8 °/步	1.8 A	38 mm

由于篇幅限制，此处无法展示纳诺达克42MM混合式步进电机全部型号参数，请到我们的公司的official website 进行更加详细的选型。也可以在机电之家纳诺达克店铺首页找到市场联系方式，直接打电话咨询

关于纳诺达克

当需要适合狭小空间的高精度、高可靠性和多功能驱动系统时，Nanotec 将为您提供必要的技术 – 标准解决方案或个性化设计。

我们的步进电机、BLDC 电机、直线步进电机和驱动器,最小尺寸从 10mm，搭配各种变速箱和编码器，可组合成 4000 多种模块化系统。另外，还有一系列的轴、法兰和接头类型可供您选择，确保您能快速、可靠地连接到现有仪器架构。Nanotec 电机的性能和谐振特性，经由符合行业技术标准的智能电机控制器优化。
