| 是否有现货： | 是 | 认证： | 煤安证 |
| 用途： | 通用 | 运转速度： | 恒速 |
| 种类： | 有防爆型三相 | 定子相数： | 三相 |
| 转子结构： | 绕线式 | 机壳不同的保护方式： | 防爆式 |
| 型号： | YBS30-4 | 规格： | YBS30-4 |
| 商标： | 山东防爆电 | 包装： | 木箱 |
| 产量： | 999 |

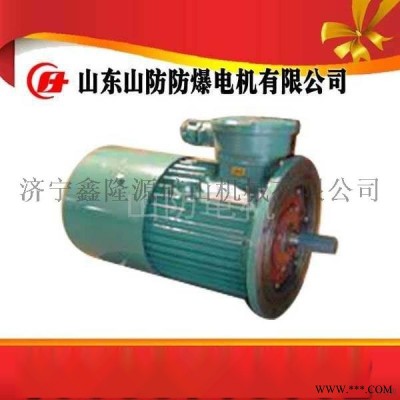

JDSB30-4输送机用隔爆型三相异步电动机基本介绍 15588708032 0537-2349366 YBJ系列绞车用电动机为煤矿井下 防爆电机，外壳为钢板焊接结构,电机与绞车连接的端盖为高强度铸铁材质。
按GB3836.2《爆炸性气体环境用电气设备第2部分隔爆型“d”》的规定，制成矿用隔爆型，防爆标志为“ＥｘｄＩ“。
适用于有甲烷或煤尘 危险的矿井，本系列电动机具有起动转距高，起动电流小的特点，有较大的过载能力。
电动机绝缘等级为F级，外壳防护等级为IP44,接线盒防护等级为IP55。
工作电压为380/660V或660/1140V。
电动机外型结构和安装尺寸充分考虑用户要求，在基本安装型式B3和B5的基础上进行改进，制造成凸缘式、凸台式、装入式和高底脚等结构,供不同类型绞车使用。 JDSB30-4输送机用隔爆型三相异步电动机性能特点
3 、结构说明
3.1 YBJ 隔爆型电动机的防爆标志为 ExdI。
3.2 电动机结构及安装型式为 IMB3、IMB5、IM9001。
3.3 电动机主体外壳防护等级为 IP44 或 IP54 或 IP55，接线盒为 IP54 或 IP55。
3.4 电动机的冷却方式为 IC410、IC411、IC416。
3.5 电动机绝缘等级为 F 级或 H 级，定子绕组温升裕度大、寿命长。
3.6 电动机具有一端圆柱形轴伸，借弹性联轴器或正齿轮转动。
3.7 电动机定子绕组采用高强度聚酯漆包圆铜线，并经 VPI 浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
3.8 电动机转子采用铸铝结构，转子经动平衡校验，电动机运转平稳、振动小、噪声低。
3.9 电动机定、转子冲片采用高导磁、低损耗 电工硅钢片，电动机损耗低、效率高。
3.10 电动机主体外壳材质机座采用无缝钢管或钢板制造，具有较高的抗冲击、碰撞能力，其余外壳零部件均采用不低于 HT250 的灰铸铁制成。
3.11 电动机轴承选用低振动、低噪声轴承。
3.12 电动机风扇、风罩：采用塑料、铸铝或铸铁风扇，强度高，风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到 的通风面积，使风路通畅。
JDSB30-4输送机用隔爆型三相异步电动机技术参数15588708032 0537-2349366
基本参数
型号功率KW额定电压
V电流A
380V转速
r/min效率
%功率因数
COSφ起动电流起动转矩最大转矩额定电流额定转矩额定转矩YBJ7.5-47.5380/66016.11450860.847.02.22.5YBJ11.4-411.4380/66023.71460870.847.02.22.5YBJ25-425380/66047.61470880.847.02.22.5YBJ40-440380/66078.31450890.847.02.52.5 JDSB30-4输送机用隔爆型三相异步电动机使用说明
6 、结构及安装和外形尺寸
6.1 YBJ-7.5-4 电动机外形及安装尺寸见图 1（IMB5 IC411）：
6.2 YBJ-8-4 电动机外形及安装尺寸见图 2（IMB5 IC410）：
6.3 YBJ-11.4-4和YJ-11.4-4电动机外形及安装尺寸见图3(IMB3 IC411)和见图4(IM9001IC411)：
6.4 YBJ-25-4 电动机外形及安装尺寸见图 5（IM9001 IC411）：
6.5 YBJ-40-4 电动机外形及安装尺寸见图 6（IMB5 IC411）：
6.6 YBJ-500-10、16，YBJ-560-12 电动机外形及安装尺寸见图 7 及表 2（IMB3 IC416）：
7 、订货指南
7.1 订货时须注明电动机的型号、功率、极数、防爆级别、电压、频率安装结构形式、绝缘等级、冷却方式、以及电动机的特殊要求等。
例：电机 40kW,4P，端盖带凸缘，隔爆型 ExdI，电压 380/660V，F 级绝缘,橡套电缆进线的电动机标注如下：
YBJ-40-4 40kW 1500r/min 380/660V 50Hz IMB5 ExdI F 橡套电缆。
7.2 样本中的数据随着技术进步会有部分变动，不另行通知，请注意 版本的发行。如需该电机的其它详细数据请与本公司联系。
JDSB30-4输送机用隔爆型三相异步电动机采购须知15588708032 0537-2349366
4 、使用条件
4.1 电动机使用环境条件
4.1.1 环境空气温度随季节变化，一般不超过-20～+40℃。
4.1.2 海拔不超过 1000m。
4.1.3 环境空气 相对湿度不超过 95%（当温度为+25℃时）。
4.1.4 YBJ 隔爆型电动机为煤矿井下环境，YJ 系列普通型，为地面非防爆环境。
4.2 电动机使用电气条件
4.2.1 额定电压：380/660V、660/1140V、1140V。
4.2.2 额定频率：50Hz。
4.2.3 工作定额为连续工作制 S1、断续工作制 S3（负载持续率 Fc 为 40%或 60%）或连接工
作制（S8 30%、S4 50%）为基准的周期工作定额。
