是否有现货: | 是 | 认证: | 煤安证 |
用途: | 通用 | 运转速度: | 恒速 |
种类: | 有防爆型三相 | 定子相数: | 三相 |
转子结构: | 绕线式 | 机壳不同的保护方式: | 防爆式 |
型号: | JDSB22-4 | 规格: | JDSB22-4 |
商标: | 山东防爆电机 | 包装: | 木箱 |
产量: | 99999 |

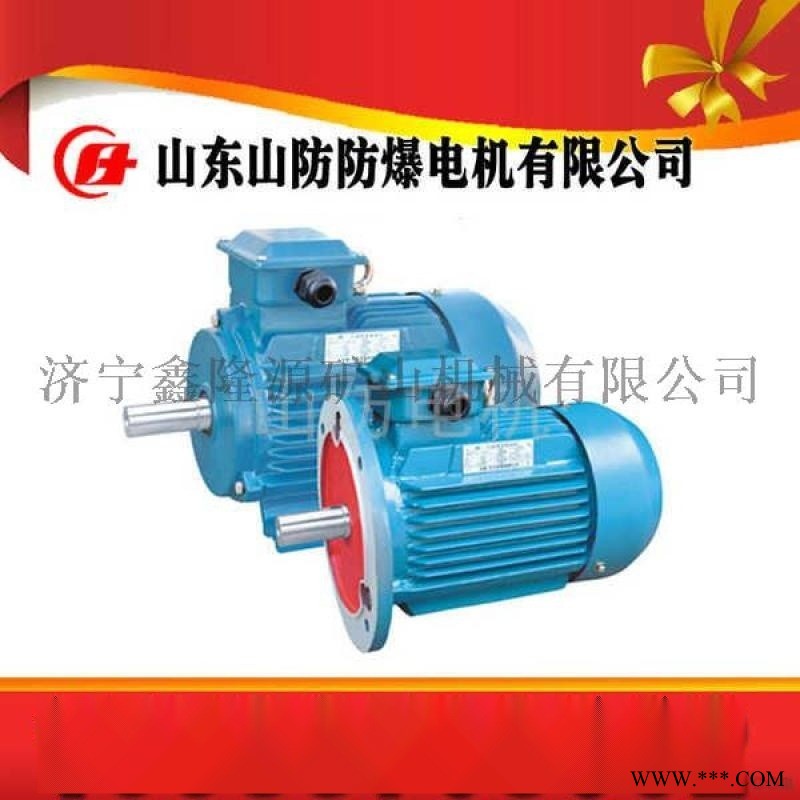

YBS22-4输送机用隔爆型三相异步电动机基本介绍 JDSB22-4防爆电机 15588708032 0537-2349366
绞车用三相异步电动机分为 YBJ 系列隔爆型和 YJ 系列普通型(以下简称为:YBJ 隔爆型电动机和 YJ 普通型电动机,合称为:电动机),本系列电动机是为驱动煤矿井下或地面调度绞车、中间巷道矿车及牵引重物的绞车机械配套的 电动机。本系列电动机具效率高、外形美观、 运行、寿命长,性能优良,安装使用维修方便等特点。
YBJ 隔爆型电动机防爆性能执行 GB3836.1-2000《爆炸性气体环境用电气设备 第 1部分:通用要求》和 GB3836.2-2000《爆炸性气体环境用电气设备 第 2 部分:隔爆型“d”》的规定,也附合 IEC79-1,BS4683 和 EN50018 的规定,制成隔爆型。防爆标志为 ExdⅠ, 适用于煤矿井下具有可燃性气体(甲烷)与空气形成爆炸性气体环境的场所。YJ 普通型适用于无爆炸性气体混合物的环境。
YBS22-4输送机用隔爆型三相异步电动机性能特点 15588708032 0537-2349366型号说明
电动机型号代表的意义:
3 、结构说明
3.1 YBJ 隔爆型电动机的防爆标志为 ExdI。
3.2 电动机结构及安装型式为 IMB3、IMB5、IM9001。
3.3 电动机主体外壳防护等级为 IP44 或 IP54 或 IP55,接线盒为 IP54 或 IP55。
3.4 电动机的冷却方式为 IC410、IC411、IC416。
3.5 电动机绝缘等级为 F 级或 H 级,定子绕组温升裕度大、寿命长。
3.6 电动机具有一端圆柱形轴伸,借弹性联轴器或正齿轮转动。
3.7 电动机定子绕组采用高强度聚酯漆包圆铜线,并经 VPI 浸漆处理成为一个完整的整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
YBS22-4输送机用隔爆型三相异步电动机技术参数5.1 产品型号:
5.1.1 YBJ-7.5-4(原 JBJ27.5-4)
5.1.2 YBJ-8-4(原 JBJL8-4)
5.1.3 YBJ-11.4-4、YJ-11.4-4(原 JBJ、JOJ、JBJQ11.4-4)
5.1.4 YBJ-25-4(原 JBJ、JBJQ25-4)
5.1.5 YBJ-40-4(原 YBJa40-4)
5.1.6 YBJ560-12 500kW
5.1.7 YBJ-500-10 500Kw
5.1.8 YBJ-500-16 500kW
YBS22-4输送机用隔爆型三相异步电动机使用说明4 、使用条件
4.1 电动机使用环境条件
4.1.1 环境空气温度随季节变化,一般不超过-20~+40℃。
4.1.2 海拔不超过 1000m。
4.1.3 环境空气 相对湿度不超过 95%(当温度为+25℃时)。
4.1.4 YBJ 隔爆型电动机为煤矿井下环境,YJ 系列普通型,为地面非防爆环境。
4.2 电动机使用电气条件
4.2.1 额定电压:380/660V、660/1140V、1140V。
4.2.2 额定频率:50Hz。
4.2.3 工作定额为连续工作制 S1、断续工作制 S3(负载持续率 Fc 为 40%或 60%)或连接工
作制(S8 30%、S4 50%)为基准的周期工作定额。
YBS22-4输送机用隔爆型三相异步电动机采购须知7.1 订货时须注明电动机的型号、功率、极数、防爆级别、电压、频率安装结构形式、绝缘等级、冷却方式、以及电动机的特殊要求等。
例:电机 40kW,4P,端盖带凸缘,隔爆型 ExdI,电压 380/660V,F 级绝缘,橡套电缆进线的电动机标注如下:
YBJ-40-4 40kW 1500r/min 380/660V 50Hz IMB5 ExdI F 橡套电缆。
7.2 样本中的数据随着技术进步会有部分变动,不另行通知,请注意 版本的发行。如需该电机的其它详细数据请与本公司联系。
7.3 如用户需要样本中未列入的其它电动机可与本公司联系协商或在技术协议和订货合同中注明
