| 是否有现货： | 是 | 认证： | ISO9002 |
| 品牌： | 湖北中盛 | 加工定制： | 是 |
| 结构形式： | 固定式 | 额定电压： | 10KV |
| 额定频率： | 50HZ | 母线额定电流： | 1250A |
| 产品认证： | iso9001 | 型号： | ZSSGQH |
| 规格： | 1000*1500*2300 | 包装： | 简易 |
| 产量： | 999 |

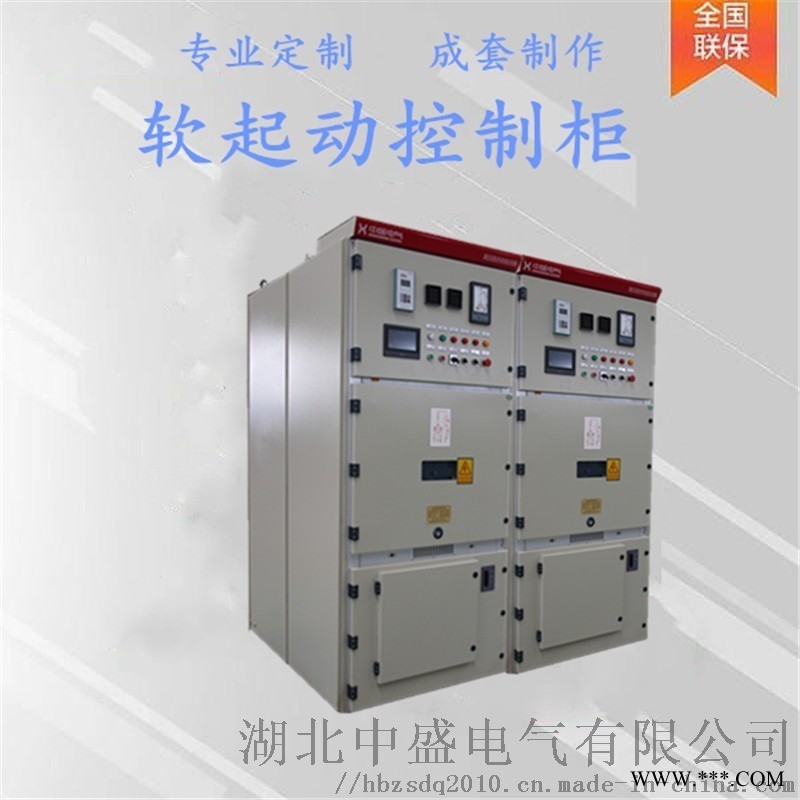

10KV高压交流电动机软起动故障分析 软启动控制柜基本介绍
高压交流电动机软起动装置故障分析当故障发生时，显示屏和指示灯会有相应的故障指示，在重新起动电机时，务必要处理已出现的故障。遇到故障无法处理时，应及时联系厂家协助解决
| 故障现象 | 故障原因 | 解决方法 |
| 晶闸管故障 | 晶闸管击穿或损坏 | 断开前级高压电，连好接地线，用万用表测量每个触发板的GK端子，正常阻值15欧，偏离太多则晶闸管门极故障；测量每个触发板K1/K2端子阻值，通则可控硅击穿，需更换。 |
| 不能正常起停 | 1）起停信号故障 2）控制器状态不对 3）起动间隔闭锁 | 1）检查起停信号 2）查看控制器状态，并调整 3）两次起动间隔时间未到，需等待 |
| 电机无法完成 | 起动限制电流太小，起动力矩不足 | 设置合适的限流倍数 |
| 电机无法旁路 | PLC参数设置不对 | 旁路开关类型设置正确 |
| 起动超时 | 起动参数设置不合理 | 限流斜坡时限流电流值过低。 |
| 电流不平衡 | 1）电流互感器二次接线故障 2）控制板电流测量 3）电动机故障 4）PT电压线错误 | 1）检查电流互感器二次接线 2）更换控制板 3）电动机维修 4）保证二次电压ABC和一次电压ABC一一对应 |
| 电流电压测量不准 | 1）PT/CT变比设置错误 2）电流通道系数错误 3）测试模式下 | 1）改为正确的变比参数 2）通道系数修改正确 3）修改参数至备妥模式 |
| 旁路前电机震荡 | 旁路前加速时间过长 | 加速时间减小。 |
注意：在软起动装置停机内部检查时，需断开前级电源，连好接地线。阻容电路放电完毕后再操作（停机约15分钟或直接短接触发板上的K1/K2端子），用万用表测量可控硅两端电压，保证在安全范围内，以免触电。
