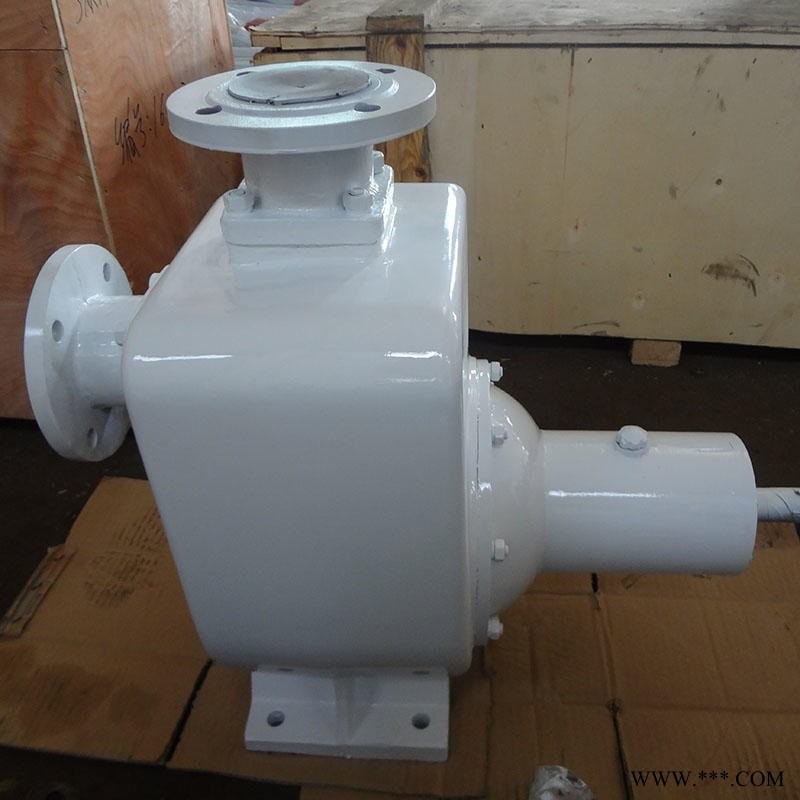

80CYZ-17自吸油泵 柴油离心泵进出口口径80mm 电机2.2kw 石油工业专用离心泵

 80CYZ-17自吸油泵 柴油离心泵进出口口径80mm 电机2.2kw 石油工业专用离心泵

产品介绍：

     本单位生产的CYZ自吸式离心泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的 新泵类产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等，分别输送汽油、 、柴油、航煤等石油产品和海水、清水，介质温度-2080，如输送化工液体可改用耐腐蚀机械密封。

 主要特点：

     1、属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

     2、是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。

    特点:
   CYZ自吸泵属自吸式离心泵系列。具有结构简单、操作维护方便、运行平稳、排量大、效率高、便于调节，有较强的自吸能力，适用范围广等特点。

    用途：
   CYZ自吸泵用来输送汽油、 、柴油、航空煤油等石油产品。介质温度在-20+80，是一种优良的船用装卸油泵，可兼作扫舱水泵。并适用于陆地油库、油罐车等储油装置的油料输送。也可以用来输送海水、淡水等。

    结构型式：
   CYZ自吸泵采用轴同回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在一些泵的轴承体底部设有冷却室。泵内部高、低压区间有密封环。轴端采用机械密封。

    自吸油泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

     1、叶轮是自吸离心泵的核心部分，它转速高出力大，叶轮上的叶 片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

 2、泵体也称泵壳，它是水泵的主体。起到支撑固定 作用，并与安装轴承的托架相连接。

     3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

     4、轴承是套在 泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/33/4的体积太多会发热，太少又有响声并发热！滑 动轴承使用的是透明油作润滑剂的,加油到油

位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度 高在85度一 般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！4,

  5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造 成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳

的所 使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.251.10mm之间为宜。 6、填料函主要由填料，水封环，填料筒，填料压 盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空

隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵 轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填

料函的检查是特别要注意！在运行 600个小时左右就要对填料进行更换。

     自吸离心泵的过流部件
     自吸离心泵的过流部件有：吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能量增加。叶轮按液体流出的方向分为三类
    （1）径流式叶轮（离心式叶轮）液体是沿着与轴线垂直的方向流出叶轮。    （2）斜流式叶轮（混流式叶轮）液体是沿着轴线倾斜的方向流出叶轮。    （3）轴流式叶轮液体流动的方向与轴线平行的。
     叶轮的分类
     叶轮按吸入的方式分为二类：
    （1） 单吸叶轮（即叶轮从一侧吸入液体）。    （2） 双吸叶轮（即叶轮从两侧吸入液体）。
     叶轮按盖板形式分为三类：    （1） 封闭式叶轮。    （2） 敞开式叶轮。    （3） 半开式叶轮    80CYZ-17自吸油泵 柴油离心泵进出口口径80mm 电机2.2kw 石油工业专用齿轮泵
