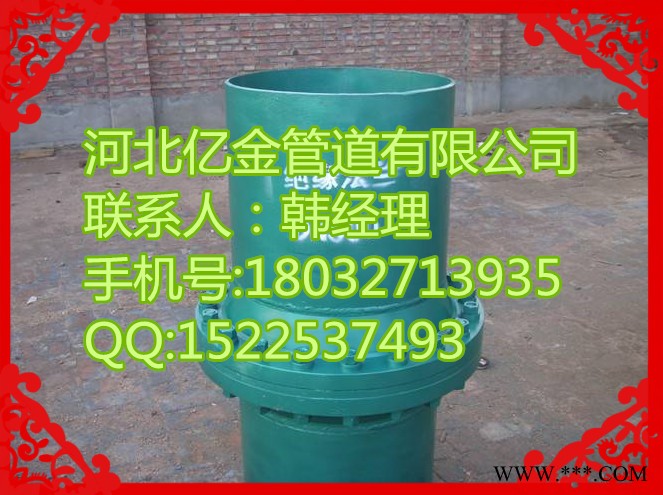

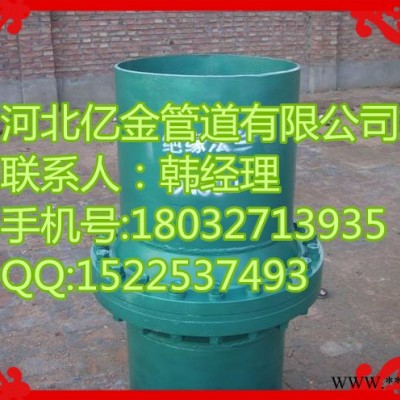

德国舒克集团公司关于SHD型绝缘接头的技术说明 作为长期生产绝缘接头并享有多项欧洲专利的德国专业生产厂，我们对本公司生产的绝缘接头在技术上的先进性作如下说明： 1. 关于密封圈。 世界上对密封圈的残余弹性作了很长时间的研究，发现即使残余弹性很好的密封圈，也不能实现自密封。我公司在德国先进技术的支持下，发明了水滴型密封槽，并获得了专利，见附图1。当绝缘接头承受弯曲载荷时，一侧的密封槽变大，此时，密封圈在管道内压力的推动下，延水滴型密封槽向外移动。由于槽的空间越来越小，最终保证了密封。从一 般的绝缘接头结构图看（附图2）, 密封槽是矩形的，显然不能实现自密封。所以，自密封不在于密封圈的形状，而是取决于密封槽的形状。 2. 关于绝缘接头空腔的充填物。 有关绝缘接头内部的所有空腔内应充填绝缘密封物的规定是没有必要的，相反在一定条件下是有害的。空腔内充填绝缘密封物的绝缘接头，其结构注定了平时的绝缘还是外部的高压电都是由两侧的密封垫圈来和充填物来承受，绝缘垫圈和充填物耐高压电具有局限性，我们知道，由于管道内静电的积累和在自然界雷电的闪击下，高压电会瞬时施加到绝缘接头上。但电压超过绝缘材料的耐压值时，就会击穿绝缘材料，在材料表面形成导电炭化膜，这样就丧失了绝缘功能。德国在30年前，也是在所有空腔内充填绝缘密封材料，实践证明这样做解决不了承受高电压的问题。检测绝缘接头（法兰）绝缘性能的各种方法 防腐层电阻率 计算出某点管道内的电流以后，用同样的方法测量并计算出另一相邻点的管内电流，其差值为该管道流失的电流；然后分别测量出该管道两点之间的通/断电位，计算出通电电位与断点电位之间的差值。最后将这两点之间的电位差值平均之后除以流失的电流，就可以计算出该段管道平均防腐层的电阻。用电阻值乘以管道表面积，可以得到防腐层的电阻率。 绝缘接头（法兰）绝缘性能 兆欧表法 这种方法适合用在测量没有安装到管道上的绝缘（法兰）的绝缘电阻值。测量的方法：首先按照兆欧表测量的方法连接各处线路。测量导线与管道的连接比较适合采用磁性接头或者夹子，而且连接点必须要除去锈迹。然后测量仪器宜为500V/500MΩ（这里的误差不能大于百分之十）兆欧表。转动兆欧表手柄达到规定的转速，持续10秒，兆欧表稳定指示的电阻值即为绝缘接头（法兰）的绝缘电阻值，要求大于10兆欧。 电位法 这种方法比较适合应用在判别已经有阴极保护措施的绝缘接头的绝缘性能。测量方法是：第一按照电位法测量接线的要求完成线路的连接。第二，保持硫酸铜参比电极的位置不改变，使用数字万用表分别测量绝缘接头非保护端a点管地电位Va和保护端b点的管地电位Vb。绝缘接头状态良好的情况下，两侧电位差在200到500毫伏之间。第三，数据分析，如果b点的电压明显的比a点的更负，则认为绝缘接头的绝缘性能良好。如果两点之间测量到到的电压值相近，则认为绝缘接头的绝缘性能很可疑。如果辅助阳极距离绝缘接头足够远，还可以判断清楚与非保护端相连的管道没有和保护端的管道接近或者交叉，还可以判定为绝缘接头的绝缘性能非常差，或者有可能存在严重的漏电荷短路现象，应该作进一步的测量。 PCM漏电率测量法 这种方法主要适合用在PCM测量正常正常使用中的绝缘接头的漏电率，判断该处绝缘接头的绝缘性能。测量方法是：第一，按照本方法的接线要求将各处的线路连接好。第二，断开保护端阴极保护电源和跨接电缆。第三，按PCM的操作步骤用PCM发射机在保护端接近绝缘接头处管道输入电流I。第四，在保护端电流输入点外侧，用PCM接收机测量并记录侧管道电流I1。第五，在非保护端用PCM接收机测量并记录该侧管道电流I2。第六，数据处理：用以下方式计算绝缘接头漏电的百分率。绝缘接头漏电的百分率等于接收机测量得到的绝缘接头非保护端管内电流除以接收机测量的绝缘接头保护端和费保护端管内电流的和乘以百分之一百。
