概述

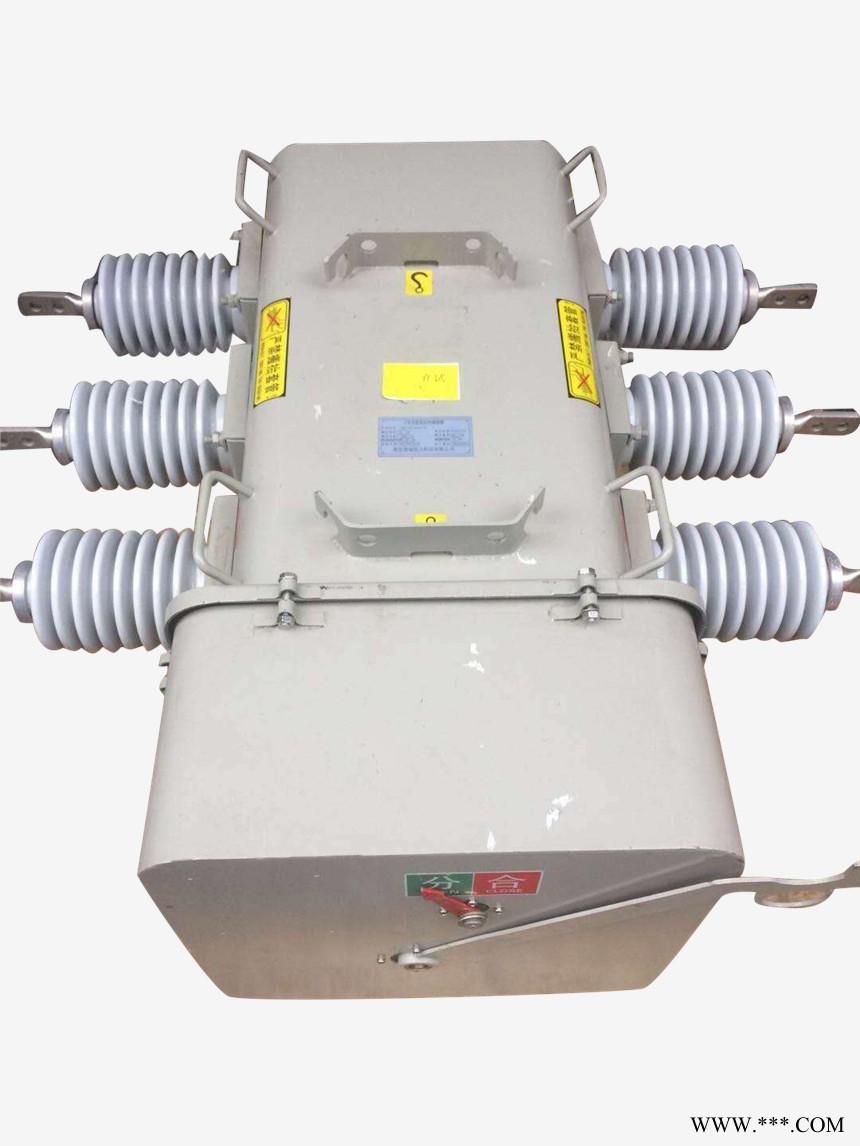

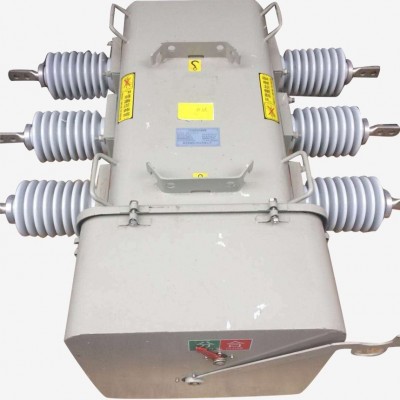

LW□-12—二次融合SF6断路器（以下简称断路器）是我公司根据国家电网一二次融合成套柱上开关入网要求开发的新一代产品。断路器符合国家电网一二次融合成套柱上开关的要求，具有结构紧凑，布局合理，功能齐全等优点。断路器各项指标均符合国家电网一二次融合成套柱上开关的要求，并通过中国电力科学研究院有限公司的一二次融合专项检测。断路器采用统一参数的三相保护电流互感器、零序电流互感器和零序电压传感器，具有测量范围宽，测量精度高，可靠性高的特点，与一二次融合控制器配合，可快速准确判定线路各种故障。
正常使用环境
1. 周围空气温度：-40℃+40℃；
2. 海拔高度：不超过3000m;
3. 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级：IV级;
4. 风速不超过34m/s（相当于圆柱表面上的700Pa）;
5. 来自开关设备和控制设备外部的振动或地动是可以忽略的；
6. 在二次系统中感应的电磁干扰的幅值不超过1.1OkV。
技术参数
LW口-12 参数1 拷贝.jpg
LW口-12 参数2 拷贝.jpg
主要结构特点
1断路器采用旋弧式灭弧原理，利用电弧电流受到的磁场力，使电弧沿着某一截面高速旋转，由于电弧的质量比较轻，在高速旋转时，使电弧逐渐拉长并不断接触新鲜的SF6气体，受到冷却而熄灭。这种结构断路器具有灭弧能力强，电寿命长，开断小电流时不会产生截流现象，不会引起操作过电压等优点，同时需要的操作功小，可靠性高。
2断路器采用小型化弹簧操动机构，具有动作可靠，机械寿命长，控制简单等优点。弹簧操动机构可手动、电动储能，手动、 电动合分闸，并具有重合闸功能。
3断路器箱体材料采用厚度为3mm的304不锈钢焊接而成，全气密结构，防护等级不低于IP67;箱体上有易于观察的、明显的分、合闸位置指示器及储能状态指示器，指示器与操作机构可靠连接，指示动作可靠。箱体有搬运把手，避免拽拉出线套管。
外形及安装示意图
