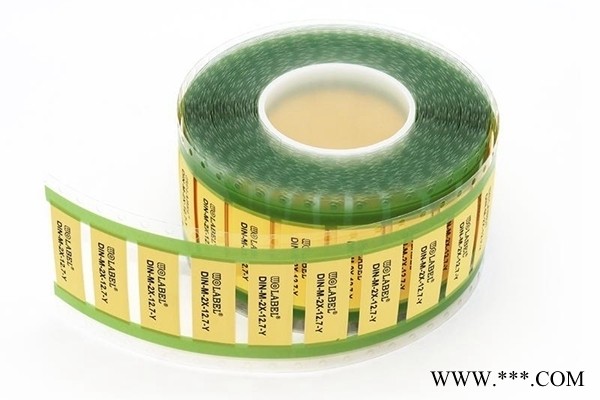

低烟高阻燃热缩标识管
型号：CY-HNF
产品介绍及应用：
低烟高阻燃热缩标识管由辐射交联聚烯烃材料构成，理化电气性能优异，能满足特殊使用环境，具有抗紫外线、柔软、阻燃易操作的优点。主要功能是信号与动力系统的线缆接口标识，广泛应用于轨道交通、通信、精密仪器、汽车船舶制造、宇宙飞船制造、飞机和核电岛外等领域。
产品特性:
热缩倍率：2：1和3：1；
抗紫外线.柔软.阻燃；
产品使用温度：
收缩温度: 85℃～120℃
工作温度：-55℃～125℃
产品认证及标准：
材料标准：ASTM D 2671
热缩倍率：2:1和3:1
防火与烟气指数标准：NF F16-101
环保标准：RoHs
标准颜色：黄色和白色等10种标准色可定做
技术参数：
性能 试验方法 指标
拉伸强度 ISO37 ≥10.3MPa
断裂伸长率 ISO 37 ≥200%
热老化后拉伸强度 175℃x168h.ISO188 ≥6.9MPa
热老化后断裂伸长率 175℃x168hIsO188 ≥100%
轴向变化率 UL 224，200℃x3min 2x--10%~+1%.3x:-15%~+5%
阻燃性 VW-1 UL224 通过
热冲击 UL 224，250℃x4h 无裂纹，无滴落
冷弯柔性 UL 224，-55℃x1h 无裂纹
吸水率 ASTM D570 <1.0%
击穿强度 IEC 60243 ≥19.7MV/mm
体积电阻率 IEC 60093 ≥1014Ω·cm
CY-HNF M-2X（2倍统一壁厚）
| 产品代码 | 供货尺寸(mm) | 全缩后尺寸(mm) | |||
| 内径(D) | 压扁宽度(w) | 双层壁厚 | 内径(D) | 单层壁厚 | |
| CY-HNF-M-2X-1.6-50-2.5K-Y0P0O | 2.00±0.20 | 3.7±0.3 | 0.48±0.10 | ≤0.79 | 0.45±0.06 |
| CY-HNF-M-2X-2.4-50-2.5K-Y0P0O | 2.79±0.20 | 5.0±0.3 | 0.48±0.10 | ≤1.18 | 0.49±0.06 |
| CY-HNF-M-2X-3.2-50-2.0K-Y0P0O | 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.59 | 0.51±0.06 |
| CY-HNF-M-2X-4.8-50-2.0K-Y0P0O | 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤2.36 | 0.54±0.06 |
| CY-HNF-M-2X-6.4-50-1.5K-Y0P0O | 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤3.18 | 0.56±0.06 |
| CY-HNF-M-2X-9.5-50-1.0K-Y0P0O | 10.2±0.32 | 16.7±0.5 | 0.51±0.11 | ≤4.75 | 0.59±0.06 |
| CY-HNF-M-2X-12.7-50-1.0K-Y0P0O | 13.5±0.36 | 21.8±0.6 | 0.52±0.11 | ≤6.35 | 0.60±0.07 |
| CY-HNF-M-2X-19-50-0.5K-Y0P0O | 20.1±0.40 | 32.2±0.6 | 0.53±0.11 | ≤9.53 | 0.62±0.07 |
| CY-HNF-M-2X-25-50-0.5K-Y0P0O | 26.7±0.45 | 42.5±0.7 | 0.55±0.12 | ≤12.7 | 0.63±0.07 |
| CY-HNF-M-2X-38-50-0.5K-Y0P0O | 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤19.1 | 0.64±0.07 |
| CY-HNF-M-2X-51-50-0.25K-Y0P0O | 53.0±0.56 | 83.9±0.9 | 0.58±0.13 | ≤25.4 | 0.64±0.08 |
| CY-HNF-M-2X-76-50-0.25K-Y0P0O | 79.4±0.56 | 125.3±1.0 | 0.59±0.13 | ≤38.1 | 0.64±0.09 |
CY-HNF M-3X（3倍统一壁厚）
| 产品代码 | 供货尺寸(mm) | 全缩后尺寸(mm) | |||
| 内径(D) | 压扁宽度(w) | 双层壁厚 | 内径(D) | 单层壁厚 | |
| CY-HNF-M-3X-1.6-50-2.5K-Y0P0O | 2.00±0.20 | 3.7±0.3 | 0.47±0.10 | ≤0.53 | 0.52±0.06 |
| CY-HNF-M-3X-2.4-50-2.5K-Y0P0O | 2.79±0.20 | 5.0±0.3 | 0.47±0.10 | ≤0.79 | 0.57±0.06 |
| CY-HNF-M-3X-3.2-50-2.0K-Y0P0O | 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.06 | 0.61±0.06 |
| CY-HNF-M-3X-4.8-50-2.0K-Y0P0O | 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤1.59 | 0.67±0.06 |
| CY-HNF-M-3X-6.4-50-1.5K-Y0P0O | 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤2.36 | 0.71±0.06 |
| CY-HNF-M-3X-9.5-50-1.0K-Y0P0O | 10.2±0.32 | 16.7±0.5 | 0.52±0.11 | ≤3.18 | 0.77±0.06 |
| CY-HNF-M-3X-12.7-50-1.0K-Y0P0O | 13.5±0.36 | 21.8±0.6 | 0.53±0.11 | ≤4.75 | 0.80±0.07 |
| CY-HNF-M-3X-19-50-0.5K-Y0P0O | 20.1±0.40 | 32.2±0.6 | 0.55±0.11 | ≤6.35 | 0.84±0.07 |
| CY-HNF-M-3X-25-50-0.5K-Y0P0O | 26.7±0.45 | 42.5±0.7 | 0.56±0.12 | ≤8.47 | 0.86±0.07 |
| CY-HNF-M-3X-38-50-0. 5K-Y0P0O | 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤12.9 | 0.89±0.07 |
| CY-HNF-M-3X-51-50-0.25K-Y0P0O | 53.0±0.56 | 83.9±0.9 | 0.57±0.13 | ≤17.2 | 0.90±0.08 |
| CY-HNF-M-3X-76-50-0.25K-Y0P0O | 79.4±0.56 | 125.3±1.0 | 0.57±0.13 | ≤25.8 | 0.92±0.09 |
