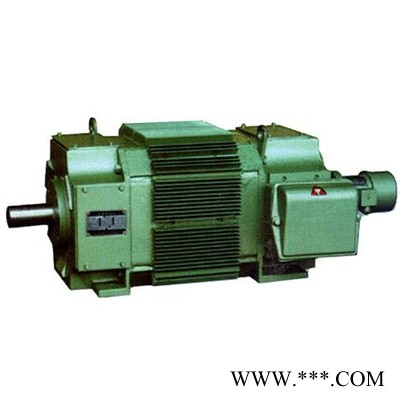

ZBL4全封闭直冷式直流电机
产品特点：西安泰富西玛ZBL4系列全封闭直冷式直流电机除了具备原来Z4系列电机所特有的体积小，重量轻，输出功率大，完全适用于静止整合电流供电等特点，还具有封闭的机壳，因此尤为适用于尘埃及金属切屑等场所。生产厂家：西安泰富西玛电机|西安电机厂
在线咨询： 186-8180-2157 高经理
西安西玛电机：ZBL4系列全封闭直冷式直流电机 http://www.xiantaifuxima.com/dianji_zhiliu432.html
西安西玛直流电机 http://www.taifudianji.com/dianji_zhiliu_list1.html
型号说明
西安泰富西玛ZBL4系列全封闭直冷式直流电机以ZBL4-180-21为例：Z表示直流电机，BL表示全封闭自冷式，4:表示第四次系列设计，180表示电机中心高（180毫米），2表示铁心长度代号为2，1表示端盖代号，
电机概述
西安泰富西玛ZBL4系列全封闭直冷式直流电机采用全迭片式机座，因此适用于静止整流器供电之工况，并可承受整体机座所不能达到的电流变化率，定子采用八角形结构，空间利用率极高，磁极安装定位精确，并采用计算机辅助设计，使电器参数控制适当，因而电机的换向性能良好，机座外表面有特制的散热筋，增加了电机的有效散热表面积。从而提高了电机有效体积下的输出功率。
电机采用F极绝缘材料。绝缘结构新颖可靠，保证绝缘性能稳定和散热良好。
额定电压为400伏或440伏的电机，在三相全控桥式整流电源供电及不外接直流平波电抗器的条件下，可长期稳定的运行。额定电压为160伏的电机由单相桥式整流电源供电，此时是抑制脉动电流，电机回路中须接入直流平波电抗器，其电感值见技术数据表。
本系列电机的安装尺寸除了两底脚孔间轴向尺寸“B”之外，均符合国际标准IEC72
电机特点和用途
西安泰富西玛ZBL4系列全封闭直冷式直流电机是在Z4系列强迫风冷式直流电机的基础上新开发的产品。它除了具备原来Z4系列电机所特有的体积小，重量轻，输出功率大，完全适用于静止整合电流供电等特点，还具有封闭的机壳，因此尤为适用于尘埃及金属切屑等场所。
电机性能
1.技术数据表中的数据应按下列使用条件工作
a．海拔不超过1000米;
b．周围空气温度不大于40摄氏度;
c．工作环境不应含有酸性，碱性或其他对绝缘有腐蚀作用的气体;
d．电机为连续工作制（S1）;
e．电机的电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电;
f．本系列电机性能均符合国家标准GB755-87《旋转电机基本技术要求》也参照国际电工委-员-会标准IEC34-1或德国国家标准DIN57530的要求考核.
2.电机标准额定电压为160伏440伏，也可根据具体情况派生出220伏，400伏或其他电压;
3.电机的额定转速有3000，1500，750转/分，共4档。减少励磁电压为恒功率调速，调速范围见技术数据表，降低电枢电压为恒转矩调速。在电枢电流连续的条件下，其最-低转速为20转/分，此时仍能维持额定转矩，转速平稳;
4.标准励磁电压为180伏，其他励磁电压也可协商,为了确保励磁系统绝缘的可靠性，在断开励磁回路时，须在励磁绕组两端并联一个释放电阻，以防止自感电势，在标准励磁电压时其值约为七倍励磁绕阻电阻（冷态），励磁电压高于标准值时，并联释放电阻值可小于七倍，反之大于七倍;
5.电机的出线盒内提供有接地-标志接线柱;
6.技术数据表中的效率值为额定功率，额定电压和转速时的效率，它包括励磁损耗.
ZBL4系列全封闭直冷式直流电机结构简介
1．电机的防护等级为IP44;
2. 电机的冷却方式为IC0041全封闭自冷式;
3. 电机的安装方式符合国际GB997-81规定，有IMB3，IMB5，IMB35，IMV1，IMV15，IMV3IMV36等;
4. 电机的机壳外表面有散热筋，出线盒在换向器侧端盖上方;
5. 电机非转动侧可配带测速发电机，编码器等附件.
ZBL4全封闭直冷式直流电机订货须知
1、订货前请先查阅西玛电机产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品。在订货合同中请注明电机的 型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据，如ZDT2-450-3 500KW 440V 650r/min 他励220V，卧式带底脚或IMB3。
2、对电机产品有特殊要求时，如双轴伸、出线盒位置反盒、转轴逆向旋转等均需在合同中明确注明。
3、如所需品种规格在西玛电机样本所列之外，或另有其他特殊要求时，经双方协商同意后签订合同或试制协议书。
4、各类产品除电机的轴伸键外，所有附件均不在供应范围内，用户如需附件或备件，例如电刷、刷握等，请事先在合同中注明所需的附件或备件的名称与数量。
以上关于ZBL4系列全封闭直冷式直流电机的资料由西安西玛电机技术部提供，网络部整理发布，欢迎广大新老客户垂询选购！
