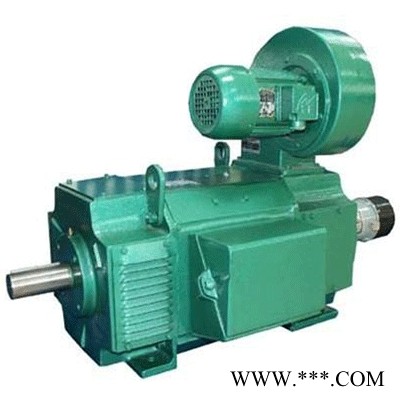

Z4直流电机

产品特点：西安泰富西玛Z4系列直流电动机比Z2、Z3系列具有更大的优越性，它不仅可用直流机组电源供电，更适用于静止整流电源供电。可广泛应用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等
生产厂家：西安泰富西玛电机|西安电机厂

在线咨询： 186-8180-2157 高经理

西玛电机 Z4直流电机 http://www.xiantaifuxima.com/dianji_zhiliu373.html
西玛直流电机 http://www.xiantaifuxima.com/dianji_zhiliu_list1.html

西安泰富西玛Z4系列直流电机型号说明

      西安泰富西玛Z4系列直流电机以Z4-280-11B为例，Z表示直流电动机，4表示4系列，280表示电机中心高（mm），第一个1表示铁心长度序号，第二个1表示前端盖序号，1为短端盖，2为长端盖，B表示有补偿绕组。
      注：就Z4-112／2-1型号而言，“／”后面第一位数字代表极数，第二位数字代表铁心长度序号。

西安泰富西玛Z4系列直流电机概述
      Z4系列直流电动机：中心高100～355mm是中华人民共和国机械行业标准JB／T6316-92《Z4系列直流电动机技术条件》所规定的标准系列小型直流电动机；中心高400～450mm为标准系列之外的扩充Z4直流电动机；中心高500～710mm是我厂新开发的中型直流电动机。泰富西玛Z4系列直流电动机可广泛应用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门。
      Z4系列直流电动机比Z2、Z3系列具有更大的优越性，它不仅可用直流机组电源供电，更适用于静止整流电源供电。而且转动惯量小，具有较好的动态性能，并能承受较高的负载变化率，特别适用于需要平滑调速、效率高、自动稳速、反应灵敏的控制系统，具有当今国际先进水平。
      电动机的定额为连续工作连续定额，在海拔不超过1000m、环境空气温度不超过40℃的地区，电动机能按技术数据表中的数据额定运行。本系列西玛电动机采用F级绝缘。
      西安西玛Z4系列直流电动机的功率范围由1.5kW至840kW，额定转速有3000、1500、1000、750、600、500、400、300、200r／min共九种，励磁方式为他励，励磁电压为180V，除上述规定的等级外，根据具体情况和用户的需要，可派生出其他的功率、电枢电压、转速及励磁电压值。
      额定电压为160V的电动机，在单相桥式整流器供电的情况下，一般需带电抗器工作，外接电抗器的电感数值在电动机铭牌上注明。额定电压440V的电动机，均不需外接电抗器。
      本系列电动机性能不仅符合国标GB／T755《旋转电机基本技术要求》，也基本符合德国VDE0530标准。

西安泰富西玛Z4系列直流电机结构简介
      (1)基本结构
      Z4系列直流电动机采用八角形全叠片结构，不仅空间利用率高，而且当采用静止整流器供电时，能承受脉动电流和快速的负载电流变化。
      Z4系列直流电动机一般不带串励绕组，适用于需要正、反转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100～280mm的电动机无补偿绕组，但中心高250mm、280mm的电动机根据具体情况和需要可以制成带补偿绕组，中心高315～450mm的电动机带有补偿绕组。
      中心高500～710mm的电动机外形安装尺寸及技术要求均符合IEC国际标准，电机的机械尺寸公差符合ISO国际标准。
      (2)冷却方式和结构、安装形式
      IC06：自带鼓风机的外通风；
      ICl7：冷却空气进口为管道，出口为百叶窗排风；
      IC37：即冷却空气进出口均为管道；
      IC611：全封闭带空气/空气冷却器；
      ICW37A86：全封闭带空气/水冷却器。
      并有多种派生形式，如自通风型、带轴向风机型、封闭型、空／空冷却器型等。各机座号电动机所需冷却风量、风压、及风机电动机功率等数据见表1。整个系列电机的外壳基本防护等级为IP21S。

机座号	风量(m3/h)	静压(Pa)	风机电动机
			功率(kW)	频率(Hz)	三相电压(V)
Z4-100	160	200	0.04	50	380
Z4-112/2	220	300	0.06
Z4-112/4-1	220	300	0.06
Z4-112/4-2	360	450	0.18
Z4-132	360	450	0.18
Z4-160	790	600	0.37
Z4-180	1600	950	1.1
Z4-200	1600	950	1.1
Z4-225	3000	1400	3.0
Z4-250	3000	1400	3.0
Z4-280	4000	1600	4.0
Z4-315	5200	1600	5.5
Z4-355	5200	1600	5.5
Z4-400	7200	1800	5.5
Z4-450	9000	1800	7.5

      Z4系列西玛电动机的安装形式符合GB／T997《电机结构安装型式及代号》的规定，电动机的安装尺寸除底脚孔轴向距离（B尺寸）外，其余尺寸均符合IEC标准。
      电动机出线盒位置从传动端(非换向器端)视之在机座的右侧(即正盒)，如果用户要求出线盒置于机座的另一侧，订货时注明反盒。电动机基本出轴为单轴伸，面对出线盒(正盒)出轴方向为左出轴。如用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电动机的传动方式为弹性联轴器联接，也可以用于一定径向力的传动方式(皮带或齿轮传动)。

西安泰富西玛Z4系列直流电机附件
      根据用户的需要电动机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式，具体要求可以与本厂协商。
      注：技术数据表中的规格、功率和弱磁调速范围等仅供参考，为了不断地采用新技术、新材料，表中的数据会有变动。

西安西玛电机质量保证
      西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免-检产品”，“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
      一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
      二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
      三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
      五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

西安泰富西玛Z4系列直流电机订货须知
      1、 订货前请先查阅西安西玛电机产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据 ，如Z4-180-31 37kW 400V 1000r／min 他励180V，卧式带底脚或IMB3。
      2、对产品有特殊要求时，如双轴伸、出线盒位置反盒、转轴逆向旋转等，均需在合同中明确注明。
      3、如所需品种规格在本样本所列之外，或另有其他特殊要求时，经双方协商同意后签订合同或试制协议书。
      4、西安西玛电机各类产品除电动机的轴伸键外，所有附件均不在供应范围内，用户如需要附件或备件，例如电刷、刷握等，请事先在合同中注明所需的附件或备件的名称规格与数量。
      5、如使用环境特殊，需要制成湿热带型，请在原型号后面注明“TH”。

Z4系列直流电机（技术参数）——西安西玛电机

电机 型号	额定功率	额定转速	额定 电流	弱磁 转速	励磁 功率	电枢回 路电阻	电枢 电感	磁场 电感	外接 电感	效率	惯性矩	质量
		160V 400V 440V
	KW	r/min	A	r/min	W	Ω(20℃)	mH	H	mH	%	kg·m2	kg
Z4-100-1	2.2	1500	17.9	3000	315	1.19	11.2	22	10	67.8	0.044	60
	1.5	1000	13.4	2000		2.2	21.4	13	13	58.5
	4	3000	10.7	4000		2.85	26	18		80.1
	2	1310	6.5	3000		9.23	86	18		68.4
	2.2	1500	6.5	3000		9.23	86	18		70.6
	1.4	900	5.1	2000		16.8	163	18		60.3
	1.5	1000	4.8	2000		16.8	163	18		63.2
Z4-112/2-1	5.5	3000	14.7	4000	335	2.02	18			81.1	0.072	78
	2.8	1350	9.1	3000		6.26	17			71.2
	3	1500	8.7	3000		6.26	17			72.8
	1.9	900	6.9	2000		11.7	13			61.1
	2.2	1010	7.1	2000		11.7	13			63.5
	3	1500	24	3000		0.79	13		9	69.1
	2.2	1070	19.6	2000		1.5	13		20	62.1
Z4-112/2-2	7	2700	20.4	4000	390	1.29	14	19		82.4	0.088	86
	7.5	3000	19.6	4000		1.29	14	19		83.5
	3.7	1350	11.7	3000		4.45	48.5	24		74.1
	4	1500	11.3	3000		4.45	48.5	24		76
	2.6	900	9	2000		7.94	83	14		65.1
	3	1010	9.3	2000		7.94	83	14		67.3
	4	1500	31.4	3000		0.575	6.2	14	9	72.3
	3	1070	24.8	2000		0.934	10.3	14	9	66.8
Z4-112/4-1	5.5	1512	42.7	3000	510	0.392	3.85	6.8	6	73	0.128	84
	4	1000	33.7	2000		0.741	7.7	6.7	4	64.9
	10	2700	29	3500		0.939	9	6.8		82.7
	11	3000	28.9	3500		0.939	9	6.8		63.3
	5	1340	15.7	1800		3.28	32	9.3		74.3
	5.5	1500	15.6	1800		3.28	32	9.3		75.7
	3.7	900	13	1100		5.59	63	9.1		65.2
	4	1000	12.6	1100		5.59	63	9.1		68.7
Z4-112/4-2	5.5	1090	43.6	2000	640	0.445	5.1	5.8	3	69.5	0.156	94
	13	2740	37	3600		0.555	6.4	5.8		84.4
	15	3035	38.6	3600		0.555	6.4	5.8		85.4
	6.7	1330	20.6	1800		2.2	24.1	7.8		76.8
	7.5	1500	20.6	1800		2.2	24.1	7.8		78.4
	5	955	16.1	1200		4	42.5	5.8		71.1
	5.5	1025	16.1	1200		4	42.5	5.8		71.9
Z4-132-1	18.5	3000	47.4	4000	650	0.409	5.3	6.5		85.9	0.32	123
	10	1360	30.1	2200		1.31	18.9	9		79.4
	11	1500	29.6	2200		1.31	18.9	9		80.9
	7	865	21.8	1600		2.56	37.5	6.4		71.9
	7.5	1000	21.4	1600		2.56	37.5	6.4		74.5
Z4-132-2	20	2800	55.4	3600	730	0.223	3.65	10		87.8	0.4	142
	22	3090	55.3	3600		0.223	3.65	10		88.3
	15	1510	39.3	2500		0.806	13.5	7.9		83.4
	10	905	31.1	1400		1.62	27.5	7.9		75.6
	11	1000	30.7	1400		1.62	27.5	7.8		77.7
Z4-132-3	27	2720	75	3600	815	0.168	2.75	7.2		88.2	0.48	162
	30	3000	75	3600		0.168	2.75	7.2		88.6
	18.5	1540	48	2200		0.558	9.8	7.1		84.7
	13.5	954	41	1600		1.02	19.4	7		79.4
	15	1050	41	1600		1.02	19.4	7		80.5

电机 型号	额定功率	额定转速	额定 电流	弱磁 转速	励磁 功率	电枢回 路电阻	电枢 电感	磁场 电感	外接 电感	效率	惯性矩	质量
		400V 440V
	KW	r/min	A	r/min	W	Ω(20℃)	mH	H	mH	%	kg·m2	kg
Z4-160-11	33	2710	93.4	3500	820	0.183	.315	10		88.5	0.64	202
	37	3000	93.4	3500		0.183	3.15	10		88.5
	19.5	1350	58.8	3000		0.62	10.4	7.7		82.6
	22	1500	58.8	3000		0.62	10.4	7.7		82.6
Z4-160-22        21	40.5	2710	113	3500	920	0.143	2.7	10		89.1	0.76	224
	45	3000	113	3500		0.143	2.7	10		89.1
	16.5	900	51.1	3000		0.915	17.7	7.9		79.4
	18.5	1000	51.1	3000		0.915	17.7	7.9		79.4
32 Z4-160-31        31	49.5	2710	137	3500	1050	0.0967	2.07	11		90.2	0.88	250
	55	3010	137	3500		0.0967	2.07	11		90.2
	27	1350	77.8	3000		0.376	8.3	10		85.7
	30	1500	77.8	3000		0.376	8.3	10		85.7
	19.5	900	59.2	2000		0.675	15.2	8.2		81.7
	22	1000	59.2	2000		0.675	15.2	8.2		81.7
Z4-180-11	33	1350	95	3000	1200	0.263	4.9	7.67		86.5	1.52	305
	37	1500	95	3000		0.263	4.9	7.67		86.5
	16.5	670	51.2	1900		0.912	16.2	6.36		78.1
	18.5	750	51.2	1900		0.912	16.2	6.36		78.1
	13	540	43.8	2000		1.41	22.7	7.85		74.1
	15	600	43.8	2000		1.41	22.7	7.85		74.1
22        21 Z4-180-21        21        21	67	2710	185	3400	1400	0.064	1.2	6.67		90.7	1.72	335
	75	3000	185	3400		0.064	1.2	6.67		90.7
	40.5	1350	115	2800		0.217	4.7	6.3		87
	45	1500	115	2800		0.217	4.7	6.3		87
	27	900	79	2000		0.423	9.2	7.96		83.7
	30	1000	79	2000		0.423	9.2	7.96		83.7
	19.5	670	60.3	1400		0.766	16.3	7.76		79.7
	22	750	60.3	1400		0.766	16.3	7.76		79.7
	16.5	540	52	1600		0.973	19.9	6.96		76.8
	18.5	600	52	1600		0.973	19.9	6.96		76.8
Z4-180-31	33	900	97.5	2000	1500	0.346	6.8	6.34		83.6	1.92	370
	37	1000	97.5	2000		0.346	6.8	6.34		83.6
	19.5	540	62.1	1250		0.87	18.3	6.18		76.6
	22	600	62.1	1250		0.87	18.3	6.18		76.6
42 Z4-180-41        41	81	2710	221	3200	1700	0.0504	0.82	8.16		91.3	2.2	395
	90	3000	221	3200		0.0504	0.82	8.16		91.3
	50	1350	140	3000		0.159	3.2	8.03		87.1
	55	1500	140	3000		0.159	3.2	8.03		87.1
	27	670	80.6	2000		0.0495	11.3	5.61		81.1
	30	750	80.6	2000		0.0495	11.3	5.61		81.1
12 Z4-200-11        11        11	99	2710	270	3000	1400	0.0373	0.78	7.91		91.6	3.68	470
	110	3000	270	3000		0.0373	0.78	7.91		91.6
	40.5	900	117	2000		0.267	7.9	7.07		85.5
	45	1000	117	2000		0.267	7.9	7.07		85.5
	33	670	98.6	1600		0.354	9.9	8.12		82.9
	37	750	98.6	1600		0.354	9.9	8.12		82.9
	19.5	450	61.6	1000		0.839	23.3	12		77.4
	22	600	61.6	1000		0.839	23.3	12		77.4
Z4-200-21	67	1350	188	3000	1500	0.094	2.6	9.84		89.6	4.2	515
	75	1500	188	3000		0.094	2.6	9.84		89.6
	27	540	82.1	1000		0.563	15.3	9.3		80.4
	30	600	82.1	1000		0.563	15.3	9.3		80.4
32        31        31 Z4-200-31        31        31	119	2710	322	3200	1360	0.0318	0.74	7.79		92.4	4.8	565
	132	3000	322	3200		0.0318	0.74	7.79		92.4
	81	1350	224	2800		0.0754	2.5	8.2		89.8
	90	1500	224	2800		0.0754	2.5	8.2		89.8
	49.5	900	140	2000		0.173	4.5	8.7		87.1
	55	1000	140	2000		0.173	4.5	8.7		87.1
	40.5	670	118	1400		0.295	8	8.53		84.1
	45	750	118	1400		0.295	8	8.53		84.1
	33	540	99.5	1200		0.403	11.4	8.67		82
	37	600	99.5	1200		0.403	11.4	8.67		82
	27	450	82.7	750		0.575	16.5	8.44		79.5
	30	500	82.7	750		0.575	16.5	8.44		79.5
Z4-225-11	99	1360	275	3000	2200	0.065	1.9	6.15		89.4	5	680
	110	1500	275	3000		0.065	1.9	7.15		89.4
	67	900	194	2000		0.151	4.6	11.3		86.5
	75	1000	194	2000		0.151	4.6	11.3		86.5
	49	680	145	1300		0.239	8.1	5.9		84
	55	750	145	1300		0.239	8.1	5.9		84
	40	540	122	1200		0.362	11.3	5.93		80.8
	45	600	122	1200		0.362	11.3	5.93		80.8
	33	450	102	1000		0.472	14.1	6.24		78.8
	37	500	102	1000		0.472	14.1	6.24		78.8
Z4-225-21	49	540	147	1000	2130	0.262	8.9	5.66		82.4	5.6	735
	55	600	147	1000		0.262	8.9	5.66		82.4
	40	450	125	1000		0.397	12.8	5.49		78.9
	45	500	125	1000		0.397	12.8	5.49		78.9
Z4-225-31	119	1360	325	2400	2360	0.0562	1.4	9.75		90.5	6.2	810
	132	1500	325	2400		0.0562	1.4	9.75		90.5
	81	900	227	2000		0.096	3.2	5.27		88
	90	1000	227	2000		0.096	3.2	5.27		88
	67	680	195	2250		0.153	4.8	5.56		85.1
	75	750	195	2250		0.153	4.8	5.56		85.1

电机 型号	额定功率	额定转速	额定 电流	弱磁 转速	励磁 功率	电枢回 路电阻	电枢 电感	磁场 电感	外接 电感	效率	惯性矩	质量
		400V 440V
	KW	r/min	A	r/min	W	Ω(20℃)	mH	H	mH	%	kg·m2	kg
Z4-250-12        11	144	1360	397	2100	2560	0.0392	0.83	4.97		90.3	8.8	880
	160	1500	397	2100		0.0392	0.83	4.97		90.3
	99	900	280	2000		0.0866	2.3	8.14		88.1
	110	1000	280	2000		0.0866	2.3	8.14		88.1
Z4-250-21	167	1360	459	2200	2400	0.0325	0.86	5.73		90.5	10	960
	185	1500	459	2200		0.0325	0.86	5.73		90.5
	81	680	230	2250		0.131	3.6	5.63		85.2
	90	750	230	2250		0.131	3.6	5.63		85.2
Z4-250-31	67	540	197	2000	2400	0.171	4	6.13		84.1	11.2	1060
	75	600	197	2000		0.171	4	6.13		84.1
	49	450	147	1500		0.256	5.8	6.08		82.2
	55	500	147	1500		0.256	5.8	6.08		82.2
	180	1360	492	2400		0.0274	0.82	7.22		91.5
	200	1500	492	2400		0.0274	0.82	7.22		91.5
	119	900	332	2000		0.0608	1.6	7.46		89.1
	132	1000	332	2000		0.0608	1.6	7.46		89.1
41        41 Z4-250-42        41        41	99	680	282	1600	2990	0.0957	2.6	5.66		86.9	12.8	1170
	110	750	282	1600		0.0957	2.6	5.66		86.9
	198	1360	540	2400		0.0235	0.69	6.74		91.7
	220	1500	540	2400		0.0235	0.69	6.74		91.7
	144	900	402	2000		0.0484	1.4	6.93		89.2
	160	1000	402	2000		0.0484	1.4	6.93		89.2
	81	540	234	1600		0.138	4.4	4.65		85
	90	600	234	1600		0.138	4.4	4.65		85
	67	450	199	1500		0.181	4.8	7.13		83.5
	75	500	199	1500		0.181	4.8	7.13		83.5
Z4-280-11	226	1355	615	2000	2540	0.0214	0.65	6.26		91.6	16.4	1230
	250	1500	615	2000		0.0214	0.65	6.26		91.6
22 Z4-280-21	253	1355	684	1800	2880	0.0167	0.56	5.82		92.1	18.4	1350
	280	1500	684	1800		0.0167	0.56	5.82		92.1
	180	900	498	2000		0.0375	1.2	5.87		90.1
	200	1000	498	2000		0.0375	1.2	5.87		90.1
Z4-280-21	119	675	332	1600	2880	0.0649	2.2	5.77		88.6	18.4	1350
	132	540	332	1600		0.0649	2.2	5.77		88.6
	99	750	284	1500		0.0968	2.9	6		86
	110	600	284	1500		0.0968	2.9	6		86
32        31 Z4-280-32        31        31	284	1360	767	1800	3210	0.0149	0.56	6.88		92.6	21.2	1500
	315	1500	767	1800		0.0149	0.56	6.88		92.6
	198	900	544	2000		0.0308	1	5.54		90.6
	220	1000	544	2000		0.0308	1	5.54		90.6
	144	675	401	1700		0.052	1.9	5.53		89.1
	160	750	401	1700		0.052	1.9	5.53		89.1
	118	540	338	1000		0.0829	2.4	5.81		86.8
	132	600	338	1000		0.0829	2.4	5.81		86.8
	80	450	234	1000		0.137	5	6.61		85.4
	90	500	234	1000		0.137	5	6.61		85.4
42 Z4-280-41        41	225	900	616	1800	3590	0.0249	0.9	5.21		91.1	24	1650
	250	1000	616	1800		0.0249	0.9	5.21		91.1
	166	675	463	1900		0.0439	1.6	5.14		89.4
	185	750	463	1900		0.0438	1.6	5.14		89.4
	98	450	282	1000		0.0976	3.5	9		86.9
	110	500	282	1000		0.0976	3.5	9		86.9

电机 型号	额定功率	额定转速	额定 电流	弱磁 转速	励磁 功率	电枢回 路电阻	电枢 电感	磁场 电感	外接 电感	效率	惯性矩	质量
		400V 440V
	KW	r/min	A	r/min	W	Ω(20℃)	mH	H	mH	%	kg·m2	kg
Z4-315-11	144	540	409	1900	3800	0.0692	0.96	7.53		86.4	21.2	1900
	160	600	409	1900		0.0692	0.96	7.53		87.4
	118	450	342	1600		0.0971	1.7	7.01		84.4
	132	500	342	1600		0.0971	1.7	7.01		86.3
	98	360	292	1200		0.137	2.1	9.92		81.7
	110	400	292	1200		0.137	2.1	9.92		84.3
Z4-315-12	321	1360	864	1800		0.0138	0.5	6.48		92.2
	355	1500	864	1800		0.0138	0.5	6.48		92.6
	253	900	687	1600		0.0224	0.33	5.07		90.4
	280	1000	687	1600		0.0224	0.33	5.07		91.6
	180	680	501	1900		0.0436	0.6	4.97		88.4
	200	750	501	1900		0.0436	0.6	4.97		89.4
Z4-315-21	166	540	466	1600	4195	0.0518	0.83	5.13		87.2	24	2090
	185	600	466	1600		0.0518	0.83	5.13		88.5
	143	450	413	1500		0.0758	1.1	5.18		84.7
	160	500	413	1500		0.0758	1.1	5.18		86
Z4-315-22	284	900	770	1600		0.0188	0.25	5.51		91
	315	1000	770	1600		0.0188	0.25	5.51		91.9
	225	680	623	1600		0.0337	0.54	5.11		88.7
	250	750	623	1600		0.0337	0.54	5.11		89.6
Z4-315-31	118	360	343	1200	3960	0.0981	1.5	6.37		83.2	27.2	2300
	132	400	343	1200		0.0981	1.5	6.37		85.3
Z4-315-32	320	900	869	1600		0.0149	0.22	6.81		91
	355	1000	869	1600		0.0149	0.22	6.81		92
	252	680	700	1600		0.0314	0.59	5.86		89.1
	280	750	700	1600		0.0314	0.59	5.86		89.8
	180	540	501	1500		0.0454	0.68	6.45		88.2
	200	600	501	1500		0.0454	0.68	6.45		89.4
Z4-315-41	166	450	468	1500	4590	0.055	0.9	7.58		87.3	30.8	2530
	185	500	468	1500		0.055	0.9	7.58		88.3
	143	360	416	1200		0.0809	1.3	5.03		84
	160	400	416	1200		0.0809	1.3	5.03		85.3
Z4-315-42	361	900	972	1400		0.013	0.24	7.88		92.1
	400	1000	972	1400		0.013	0.24	7.88		92.7
	284	680	779	1600		0.0241	0.48	4.74		90
	315	750	779	1600		0.0241	0.48	4.74		90.7
	225	540	628	1600		0.0369	0.63	4.98		88.3
	250	600	628	1600		0.0369	0.63	4.98		89

电机 型号	额定功率	额定转速	额定 电流	弱磁 转速	励磁 功率	电枢回 路电阻	电枢 电感	磁场 电感	外接 电感	效率	惯性矩	质量
		400V 440V
	KW	r/min	A	r/min	W	Ω(20℃)	mH	H	mH	%	kg·m2	kg
Z4-355-11	253	540	694	1500	4490	0.0291	0.66	5.29		89.2	42	2900
	280	600	694	1500		0.0291	0.66	5.29		90.3
	180	450	507	1500		0.0536	1.1	18.6		87.6
	200	500	507	1500		0.0536	1.1	18.6		88.9
Z4-355-12	406	900	1093	1500	4490	0.0122	0.26	7.3		91.8	42	2900
	450	1000	1093	1500		0.0122	0.26	7.3		92.8
	321	680	874	1500		0.0207	0.43	5.29		90.4
	255	750	874	1500		0.0207	0.43	5.29		91.2
	166	360	478	1200		0.0683	1.1	5.71		85.1
	185	400	478	1200		0.0683	1.1	5.71		86.1
Z4-355-21	180	360	512	1200	4250	0.0586	1.2	9.27		86.3	46	3180
	200	400	512	1200		0.0586	1.2	9.27		87.5
Z4-355-22	361	680	982	1600	4250	0.017	0.32	6.78		90.8	46	3180
	400	750	982	1600		0.017	0.32	6.78		91.7
	284	540	782	1500		0.0264	0.59	6.41		89.5
	315	600	782	1500		0.0264	0.59	6.41		90.5
	225	450	626	1600		0.0373	0.91	8.84		88.4
	250	500	626	1600		0.0373	0.91	8.84		89.5
Z4-355-31	197	360	556	1200	5840	0.0467	0.96	8.26		86.5	52	3500
	220	400	556	1200		0.0467	0.96	8.26		88.4
Z4-355-32	406	680	1098	1100	5840	0.0133	0.28	4.62		91.3	52	3500
	450	750	1098	1100		0.0133	0.28	4.62		92.1
	320	540	875	1600		0.0207	0.5	4.84		89.9
	355	600	875	1600		0.0207	0.5	4.84		91
	284	450	787	1500		0.0289	0.65	4.5		88.3
	315	500	787	1500		0.0289	0.65	4.5		89.5
Z4-355-42	361	540	982	1300	6470	0.0171	0.37	4.35		90.5	60	3850
	400	600	982	1300		0.0171	0.37	4.35		91.2
	320	450	890	1200		0.0262	0.56	4.23		88.9
	355	500	890	1200		0.0262	0.56	4.23		89.2
	225	360	627	1200		0.0377	0.85	5.59		87.5
	250	400	627	1200		0.0377	0.85	5.59		88.8
22 Z4-400-21        21	430	680	1163	1400	5720	0.0139	0.33	7.85		90.8	74	4520
	475	750	1163	1400		0.0139	0.33	7.85		92
	235	360	675	1200		0.0497	1	7.3		84.8
	260	400	675	1200		0.0497	1	7.3		86.3
	180	270	537	900		0.0804	1.6	7.44		81.8
	200	300	537	900		0.0804	1.6	7.44		83.1
32        32 Z4-400-32        31        31	480	680	1291	1400	6450	0.0112	0.3	9.75		91.2	84	4920
	530	750	1291	1400		0.0112	0.3	9.75		92.5
	406	540	1108	1300		0.0162	0.35	4.51		89.9
	450	600	1108	1300		0.0162	0.35	4.51		91.1
	344	450	952	1300		0.0248	0.58	6		88.1
	380	500	952	1300		0.0248	0.58	6		89.5
	253	360	717	1200		0.0382	0.82	6.11		86
	280	400	717	1200		0.0382	0.82	6.11		87.5
	197	270	584	900		0.0659	1.5	5.89		82.8
	220	300	584	900		0.0659	1.5	5.89		84
42        42 Z4-400-42        41        41	545	680	1500	1200	7150	0.0125	0.28	7.2		91	94	5320
	600	750	1500	1200		0.0125	0.28	7.2		91.4
	430	540	1163	1300		0.0134	0.32	5.54		90.8
	475	600	1163	1300		0.0134	0.32	5.54		92
	361	450	995	1400		0.0201	0.47	6.86		88.6
	400	500	995	1400		0.0201	0.47	6.86		90
	321	360	893	1200		0.0274	0.73	5.41		87.7
	355	400	893	1200		0.0274	0.73	5.41		89
	225	270	650	900		0.0508	1.2	5.38		84
	250	300	650	900		0.0508	1.2	5.38		85.4
22 Z4-450-22        22        21	472	540	1286	1200	6550	0.0133	0.29	10.2		90.8	138	5620
	520	600	1286	1200		0.0133	0.29	10.2		92.1
	408	450	1114	1400		0.0159	0.41	7.99		90
	450	500	1114	1400		0.0159	0.41	7.99		91.3
	362	360	1010	1200		0.0232	0.61	5.79		88.1
	400	400	1010	1200		0.0232	0.61	5.79		89.4
	253	270	720	900		0.0415	1	5.82		85.8
	280	300	720	900		0.0415	1	5.82		87.1
32        32 Z4-450-32        32        31	480	540	1309	1200	7100	0.0134	0.39	1.96		90.8	156	6000
	530	600	1309	1200		0.0134	0.39	1.96		92
	430	450	1167	1300		0.0145	0.32	7.36		90
	475	500	1167	1300		0.0145	0.32	7.36		91.4
	408	360	1130	1200		0.0205	0.53	7.17		88.5
	450	400	1130	1200		0.0205	0.53	7.17		89.7
	284	270	811	900		0.0342	0.83	4.8		85.9
	315	300	811	900		0.0342	0.83	4.8		87.1
	200	180	595	600		0.0751	1.9	9.09		81.3
	220	200	595	600		0.0751	1.9	9.09		82.6
42        42 Z4-450-42        42        41	545	540	1492	1100	7800	0.0134	0.51	28.2		90.3	174	6700
	600	600	1492	1100		0.0134	0.51	28.2		91.5
	480	450	1317	1100		0.0145	0.43	18.6		90
	530	500	1317	1100		0.0145	0.43	18.6		91.4
	430	360	1191	1200		0.0178	0.42	5.85		88.9
	475	400	1191	1200		0.0178	0.42	5.85		90
	320	270	908	900		0.0275	0.81	5.62		86.8
	355	300	908	900		0.0275	0.81	5.62		88.1
	225	180	671	600		0.0612	1.7	5.73		81.7
	250	200	671	600		0.0612	1.7	5.73		83

转载请说明转自西玛电机：http://www.taifuximadianji.com/

西玛品牌经过60余年历史沉淀，研发和生产的电机种类齐全，在国内处于领先水平，拥有产品31大系列、1800多个品种、19500多个规格，电机广泛应用于众多生产领域，是铁-道-部定点的电机配套厂家。
多年来，“西玛”牌产品多次被评为省、市、部“优质产品”、“名-牌产品”及“国家免-检产品”、“中华之光名-牌产品”等荣誉称号，1995年在电机行业中率先取得了ISO9001-9004质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证，2006年5月又通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，成为电机行业中首家获得三项认证的企业。

西安西玛电机 http://www.ximajituan.com/
