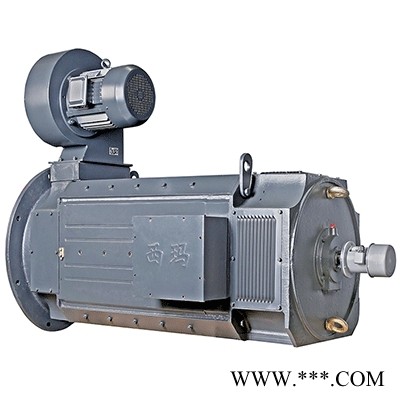

ZSN4系列直流电机

产品特点：西安泰富西玛ZSN4系列直流电机采用八角形结构，定子空间利用率高，定子磁轭为叠片式，能承受脉动电流与较高电流变化率的工况。电机若用三相全控桥式整流电源，则可不外接平波电抗器。
生产厂家：西安泰富西玛电机|西安电机厂

在线咨询： 186-8180-2157 高经理

西玛电机 ZSN4系列直流电机 http://www.xiantaifuxima.com/dianji_zhiliu375.html
西玛直流电机 http://www.xiantaifuxima.com/dianji_zhiliu_list1.html

西安泰富西玛ZSN4系列直流电机型号说明
      西安泰富西玛ZSN4系列直流电机以ZSN4-280-11B为例：Z表示直流电机；SN表示水泥回转窑；N4表示第四次系列设计；280表示电机中心高（mm）；1表示电枢铁芯长度代号；1表示端盖代号；B表示带补偿绕组。
      注：315、355机座号均带补偿绕组，“B”可不加。
            数字1、2表示短、长端盖。
            铁芯长度由长到短的代号顺序为3、2、1、09、08、07。

西安泰富西玛ZSN4系列直流电机概述
      西安西玛ZSN4系列直流电机是在Z4系列直流电机的基础上，按水泥回转窑负载的工况特点开发的专用系列产品。
      ZSN4系列西安西玛电机采用八角形结构，定子空间利用率高，定子磁轭为叠片式，能承受脉动电流与较高电流变化率的工况。电机若用三相全控桥式整流电源，则可不外接平波电抗器。电机采用F级绝缘结构。使电机具有较大的容量。根据水泥回转窑的特殊工况，按电机的起动矩可达2.5倍额定转矩的要求，进行设计制造。采用管道通风的冷却方式，使电机能在粉尘转大的恶劣环境中，安全可靠的运行。

西安泰富西玛ZSN4系列直流电机性能
      1、电机在下列使用条件应能额定工作：
      1.1、海拔不超过1000m。
      1.2、进入电机的冷却介质温度不超过40℃。
      1.3、电动机为连续工作制(S1)。
      1.4、电动机电枢回路和励磁由静止整电源供电，也可用直流发电机组供电。

      1.5、对管道通风冷却的电机，其风量风压应满足下表的规定，进风口在电机非换向器侧端盖上。

机座号	风量（m3/h）	静压（Pa）
ZSN4-225	2880	1400
ZSN4-250	3000	1400
ZSN4-280	4000	1600
ZSN4-315	4680	1600
ZSN4-355	5200	1600

      2、电机绝缘等级为F级。
      3、电动机电枢额定电压为440V，也可根据用户要求派生出400V、220V或其他电压：低电枢电压为恒转矩调速，在电枢电流连续条件下，电机最-低转速可达20r／mm，此时仍能维持额定转矩，转速平稳。
      4、电动机额定励磁电压为180V，其他励磁电压也可派生。为确保励磁系统绝缘可靠，在断开励磁回路时，需在励磁绕组二端并联一个释放电阻，以防止自感电势。在励磁电压为180～220V时，其值约为7倍励磁绕组冷态电阻值。若励磁电压为320～370V，其值约为5倍。
      5、技术数据表内的效率值为额定功率、额定电压和额定转速时的效率，它包括励磁损耗，但不包括通风装置所需的功率。
      6、ZSN4-225电机不带补偿绕组，但带串励绕组。
      7、电机提供有接地-标志的接线柱。
      8、本系列电机性能均符合国家标准GB755?87《旋转电机基本技术要术》及部颁标准JB6316?92《Z4系列直流电动机技术条件》，也可按国际电工委员会标准IEC34-l的要求考核。

西安西玛电机质量保证
      西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免-检产品”，“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
      一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
      二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
      三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
      五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

西安泰富西玛ZSN4系列直流电机订货须知
      1、订货前请先查阅西玛电机产品样本确定所需产品的型号规格等数据，在订货合同中注明电机型号、功率、电压、转速、励磁方式、励磁电压通讯结构安装形式等数据。技术数据见表3，外形安装尺寸见图1-5。
      2、对西玛电机产品有特殊要求时，如双轴伸、出线盒位置为反盒、带测速装置等，均须在合同中明确注出。
      3、如所需品种规格在本样本所列外，或另有其他特殊要求时，经双方协商同意后签定合同及技术协议。

ZSN4系列直流电机（技术参数）——西安西玛电机

型号	额定 功率	电枢 电流	额定转速 （440V）	励磁 功率	电枢回路 电阻	电枢回路 电感	磁场 电感	效率	惯量矩 GD2	重量
	KW	A	r/min	W	Ω20℃	mH	H	%	kg·m2	kg
ZSN4-255-091	55	140	1500	1100	0.1627	3.8	11.1	87.8	3.68	530
	40	104	1000		0.3113	7.9	9.4	85.46
ZSN4-255-11	75	188	1500	1300	0.1091	2.6	12.6	89.6	4.2	580
	40	104	750		0.351	12.5	10.3	84.14
ZSN4-255-21	90	224	1500	1500	0.093	2.56	11.36	90.4	4.8	630
	55	140	1000		0.1956	4.7	12	87
ZSN4-250-11B	110	276	1500	2500	0.07	1.9	7.8	89.4	5.0	810
	75	195	1000		0.158	1.82	10.2	86.8
	55	147	750		0.261	3.23	15	86.6
ZSN4-250-21B	125	312	1500	2800	0.073	1.0	11.5	89.6	5.6	890
	90	230	1000		0.110	1.2	4.1	87
ZSN4-250-31B	75	196	750	2800	0.156	1.9	9.8	85	6.2	960
ZSN4-280-091B	160	397	1500	2850	0.0424	0.42	6.7	90.1	8.8	1080
	110	281	1000		0.0934	1.1	12.2	87.9
ZSN4-280-11B	190	471	1500	3000	0.0321	0.4	5.9	90.4	10	1190
	125	316	1000		0.0726	0.88	7.2	88.8
	90	233	750		0.144	1.65	7	85.4
ZSN4-280-22B	220	540	1500	3250	0.0275	0.4	8.6	91.3	11.2	1300
ZSN4-280-21B	160	403	1000	3250	0.059	4.3	16	88.8
	110	282	750		0.102	1.54	14.3	86
ZSN4-315-072	250	616	1500	2950	0.0246	0.41	9.1	91.5	12.8	1315
ZSN4-315-071	125	323	750	2950	0.095	1.71	15.5	86.8
ZSN4-315-082	280	690	1500	3360	0.0209	0.34	8.0	91.6	15.6	1475
	190	475	1000		0.0401	0.7	6.5	90.1
ZSN4-315-092	315	770	1500	3570	0.0142	0.26	7.9	92.4	18.4	1635
	220	543	1000		0.032	0.6	8.01	90.8
ZSN4-315-091	160	405	750	3570	0.0611	1.12	7.95	87.8
ZSN4-315-12	250	615	1000	3880	0.0265	0.55	9.7	91	21.2	1795
	190	478	750		0.048	1.01	9.68	89.1
ZSN4-315-22	220	550	750	4040	0.0396	0.86	5.76	89.4	24	1985
ZSN4-355-082	280	685	1000	3000	0.023	0.38	9.8	92.1	32	2310
	250	620	750	3600	0.0315	0.96	6.4	90.6
ZSN4-355-092	315	770	1000	3600	0.0186	0.32	7.16	92	36.8	2530
	280	697	750		0.0295	0.57	7.16	90.1
ZSN4-355-12	355	868	1000	3800	0.0151	0.26	7.67	92.2	42	2780
	315	780	750	4500	0.0269	0.50	5.39	90.6
