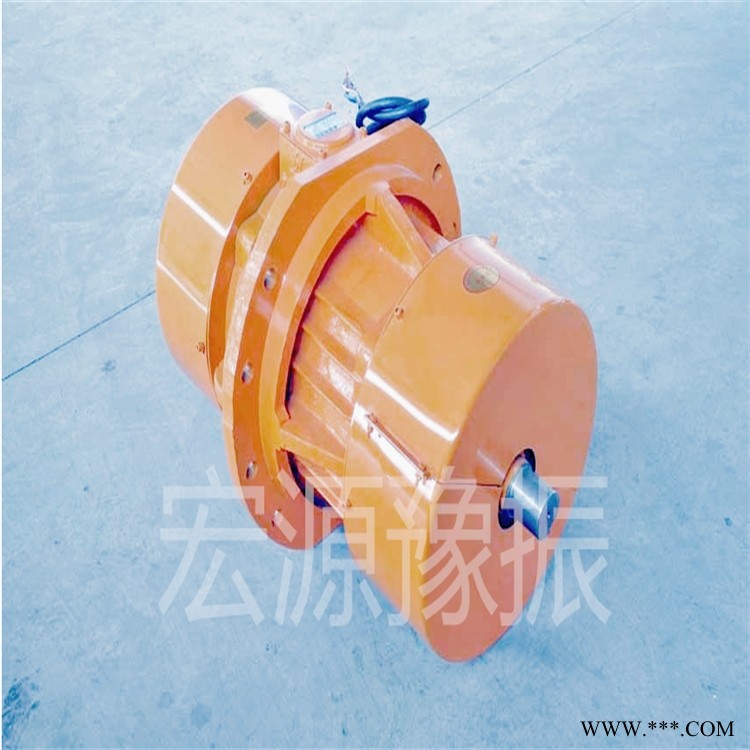

1.5千瓦6级侧板振动电机高频振动电机图纸参数侧板振动电机因其在振动设备两侧板面上安装固定又称侧板式振动电机。其原理和用途与卧式振动电机一样，不同之处主要在于安装方式。卧式振动电机的激振源传递是通过电机机壳下面的地脚安装孔利用螺栓与振动设备的联结紧固来完成，而侧板振动电机的激振源传递是通过电机机壳中部的法兰盘上的安装孔与振动设备两边侧板直接螺栓紧固联结来实现的。
安装一组侧板振动电机适用于圆振筛，安装二组侧板振动电机适用于直线筛。
侧板振动电机是各种振动筛分设备的主要振动振动源，为通用型振动电机，是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力，激振力只要进行简单的操作即可达到无级调节；根据客户的需要，YZCB振动电机可以有不同的安装方式而产生不同的物料运动轨迹，以达到不同的筛分目的。
侧板电机用于脱水筛，细沙回收机电机，振动给料机电机，圆振筛，直线筛。脱水筛在选用电机的时候，侧板振动电机因其在振动设备两侧板面上安装固定又称侧板式振动电机。可以选择两台大点的卧式振动电机，也可以选择四台小点的侧板电机，比如一台1840的脱水筛，正常情况下选用两台3.7KW的YZCB-50-6振动电机或者5.5KW的YZCB-75-6振动电机。中间需要做大梁支撑电机，又名振动电机底板。现在可以考虑把振动电机的底板去掉，选用四台2.2KW的侧板电机，这样的好处是不损耗振动电机的力量，直接把振动电机的力量由侧板传到筛板及物料上，体现了节能减才的好处。之前的卧式振动电机需要电机先把力量传到底板上，在有底板传到侧板上，已经损耗了一部分力量，再有侧板传到筛板和物料，增加了电机的选型以及力量的损耗。滨河侧板电机属于节能振动电机，现在已经受到广大客户的喜欢。侧板振动电机转速：2级为2880转/分钟，4级为1460转/分钟，6级为980转/分钟。振动电机的激振力可以无级调节，使用方便，JZO、YZU、YZO、 YZS、YZD、TZDC、YZCB 等型号的振动电机为通用型振动电机。
侧板电机的型号全： 1 YZCB10-6侧板振动电机0.75KW 2 YZCB15-6侧板振动电机1.1KW 3 YZCB20-6侧板振动电机1.5KW 4 YZCB26-6侧板振动电机1.9KW 5 YZCB30-6侧板振动电机2.2KW 6 YZCB40-6侧板振动电机3KW 7 YZCB50-6侧板振动电机3.7KW 8 YZCB75-6侧板振动电机5.5KW 9 YZCB100-6侧板振动电机7.5KW 10 YZCB120-6侧板振动电机9.5KW 11 YZCB140侧板振动电机12KW 12 YZCB160侧板振动电机14KW 13 YZCB180-6侧板振动电机14KW 。侧板振动电机防护罩具有不怕脚踩、硬物冲撞不变形、侧板振动电机风罩防尘罩密封罩寿命长、密封好和运行轻便等特点。振动电机通用配件本机设计合理、结构紧凑，结实耐用，性能优良。动力配置：单相、三相电机，结构，噪声小、生产率高。
宏源豫振侧板振动电机因其在振动设备两侧板面上安装固定又称侧板式振动电机。其原理和用途与卧式振动电机一样，不同之处主要在于安装方式。卧式振动电机的激振源传递是通过电机机壳下面的地脚安装孔利用螺栓与振动设备的联结紧固来完成，而侧板振动电机的激振源传递是通过电机机壳中部的法兰盘上的安装孔与振动设备两边侧板直接螺栓紧固联结来实现的。
侧板振动电机整机采用机壳、机座一体铸造,加强了整机的密封性能，材质是机身采用球墨铸铁具有强度高、耐磨性能好、耐高低温、耐腐蚀。激振力可以无级调节;既将动力源与振动源合为一体的电动旋转式激振器.
侧板振动电机的特点：
1、合理的安装方式，减轻了振动机械的整体重量。
2、减少了中间传动结构、可大大降低振动机械的能耗，节约电能。
3、因利用平稳的回转产生振动，噪声低。
4、只需调节偏心块夹角，就可无级调整激振力大小
5、多机组合成各种振动形式，以满足各种作业要求
6、简化了振动机械设计程序，使结构更趋合理
7、安装维护方便、使用可靠寿命长。
