| 连接形式： | 法兰 | 外形： | 中型 |
| 密封形式： | 软密封型 | 流动方向： | 单向 |
| 阀杆的螺纹位置： | 其它 | 密封面配置： | 其它 |
| 主体材料： | 碳钢 | 连接方式： | 其它 |
| 标准： | 国标 | 驱动方式： | 手动 |
| 工作温度： | 常温 | 零部件及配件： | 配件 |
| 类型(通道位置)： | 直通式 | 3C阀门类别： | 工业 |
| 材质： | 碳钢 | 压力环境： | 常压 |
| 产量： | 5852258 |

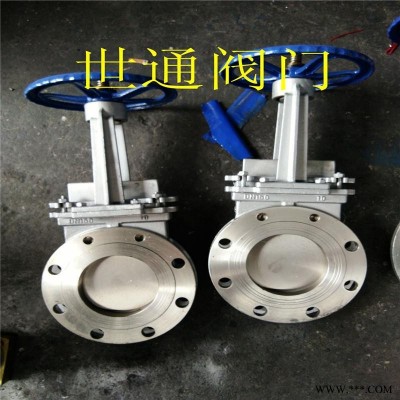

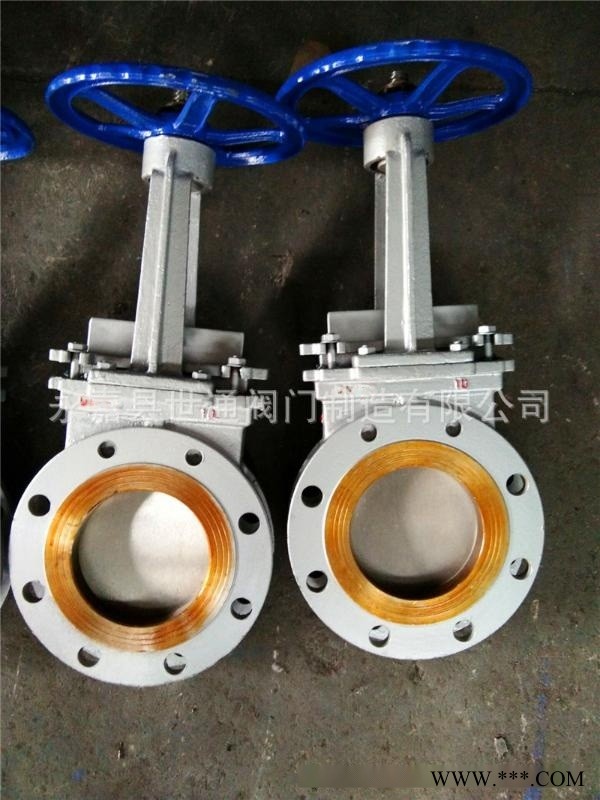

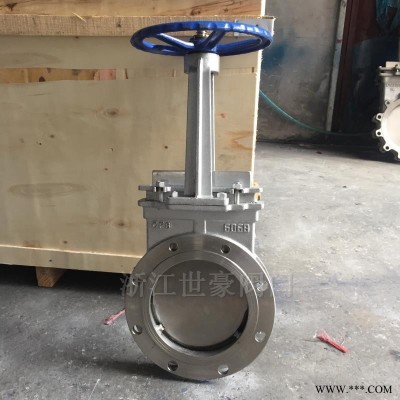

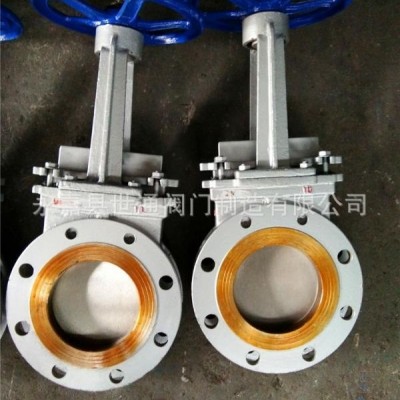

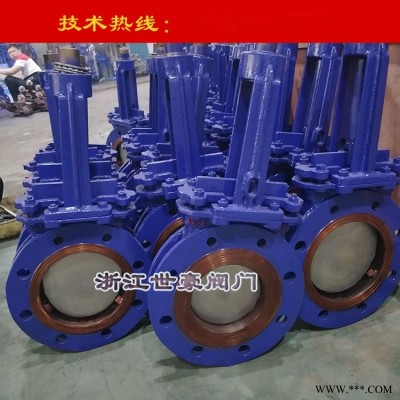

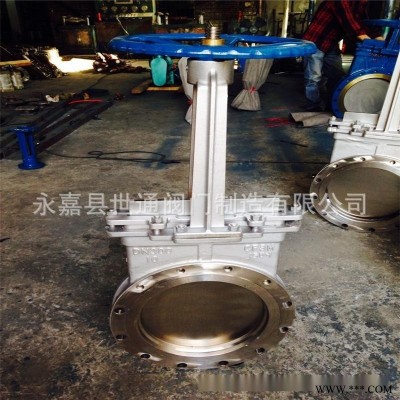

PZ73X手动刀型闸阀
详细描述 PZ73X手动刀型闸阀的产品简介：
PZ73刀形闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
PZ73刀型闸阀的详细资料：
一、PZ73X手动刀型闸阀概述
PZ73X手动刀型闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
二、PZ73X手动刀型闸阀特点
PZ73刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。
此种刀形闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上 的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。
公称压力（MPa） 壳体试验（MPa） 密封试验（MPa） 工作温度 适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物PZ73X手动刀型闸阀主要零部件材质
体、盖 闸板 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、
不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
PZ73X手动刀型闸阀主要外形及连接尺寸（mm）
公称压力 DN L D1 D2 H Z-M Do W（Kg） 50 48 100 125 285 4-M16 180 8 65 48 120 145 298 4-M16 180 10 80 51 135 160 315 4-M16 220 12 100 51 155 180 365 8-M16 220 14 125 57 185 210 400 8-M16 230 22 150 57 210 240 475 8-M20 280 29 200 70 265 295 540 8-M20 360 38 250 70 320 350 630 12-M20 360 66 300 76 368 400 780 12-M20 400 100 350 76 428 460 885 16-M20 400 119 400 89 482 515 990 16-M22 400 195 450 89 532 565 1100 20-M22 530 285 500 114 585 620 1200 20-M22 530 389 600 114 685 725 1450 20-M27 600 529 700 127 800 840 1700 24-M27 600 790 800 127 898 950 2000 24-M30 680 850 900 154 998 1050 2300 28-M30 680 900 1000 165 1110 1160 2500 28-M30 700 1050 1200 190 1325 1380 2800 32-M36 800 1300 1.6 MPa 50 48 100 125 285 4-M16 180 8.5 65 48 120 145 295 4-M16 180 10.7 80 51 135 160 315 8-M16 220 13 100 51 155 180 365 8-M16 220 15 125 57 185 210 400 8-M16 230 235 150 57 210 240 475 8-M20 280 31 200 70 265 295 540 12-M20 360 40.7 250 70 320 355 630 12-M22 360 70 300 76 375 410 780 12-M22 400 107 350 76 435 470 885 16-M22 400 129 400 89 485 525 990 16-M27 400 215 450 89 545 585 1100 20-M27 530 305 500 114 608 650 1200 20-M30 530 410 600 114 718 770 1450 20-M36 600 550 700 127 788 840 1700 24-M36 600 820 800 127 898 950 2000 24-M36 680 950 900 154 998 1050 2300 28-M36 680 1020 1000 165 1110 1170 2500 28-M42 700 1120 1200 190 1325 1390 2800 32-M48 800 1480
