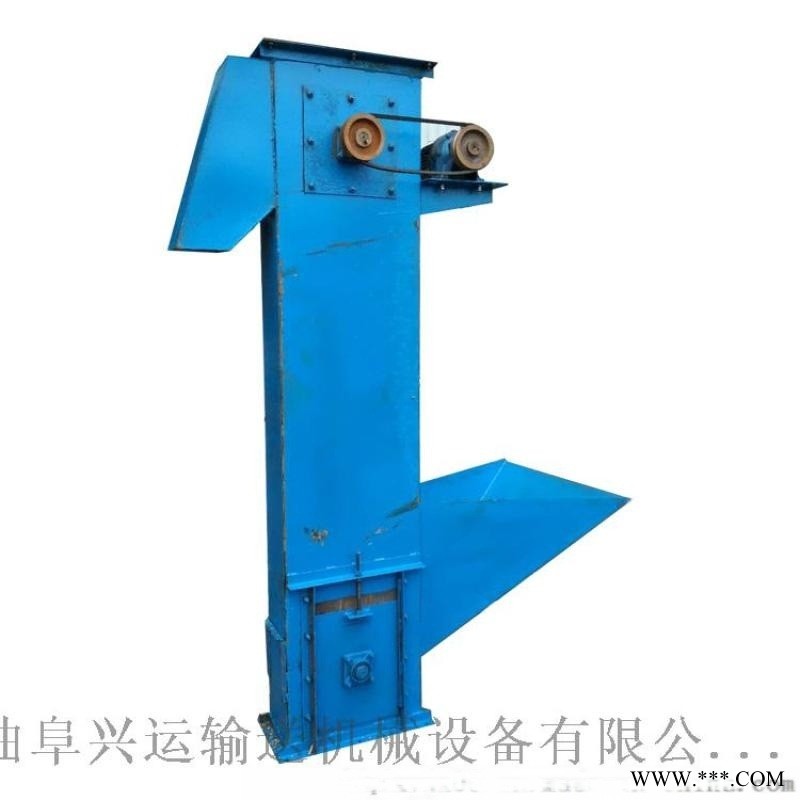

倾斜单斗式提升机 不锈钢材质提料机Lj1

斗式提升机
斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点提升机适用于各种粉末状、细粒和粗粒物粒的垂直输送。可广泛应用于饲料、面粉、食品化工等行业如：煤、水泥、石块、砂、粘土、矿石等。一般输送高度 高可达80米。斗式提升机--技术参数及工作原理： 1、主要外形尺寸及输送量见尾页图表。 2、工作原理：电机转动联轴器、头轮和畚斗带运转，装在畚斗带上的畚斗将物料从提升机底部提升到所需的高度。斗式提升机--特点： 1. 头轮覆胶，能有效防止畚斗带打滑及跑偏，减少动力消耗； 2. 机座增设缓冲装置，可减少振动防止提升量突增或较大异物入内使畚斗带断裂，同时在一定限度内自动调节畚斗带张紧力； 3. 可选配止逆机构，高度较高时（＞20米）可防止物料倒灌造成提升机堵塞； 4. 提升管采用咬边结构，使密封 加可靠，杜绝粉尘外泄； 5. 操作管为全敞开结构，使检测，维修 为方便； 6．高速提升，输送量大，产量高于国内同类产品。带式提升机--安装与调试： 1．安装地基：场地必须坚实、平稳，能承受整机重量。安装尺寸按工艺设计图要求。 2．安装要求： a、将机座在安装场地就位，以机座体底面为基准校准水平，根据工艺要求，自下而上逐节安装立管，逐节用铅垂校正。提升机 大提升高度范围内垂直度允差值见下表： 大提升同度（m） ≤15 ≤25 ≤40 垂直度允差（㎜） 4 6 8价格每米1450---2350元可根据用户需要而设计制造特殊型号规格尺寸及材质的斗式提升机厂家直销，免除了中间商，生产者直 接与用户见面，简化了流通过程，缩短了流通时间实现了真正的厂家优惠价格。 全国各地托运预付定金货到付款, 各地代理商
TD-D型斗式提升机技术参数表:
型号 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
输送量（m3/h） 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽（mm） 160 250 315 400
斗距（mm） 280 350 360 450 400 500 480 560
带宽（mm） 200 300 400 500
斗速（m/s） 1.4 1.6 1.6 1.8
物料量大块（mm） 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
输送量（m3/h） 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽（mm） 500 630 160 250 350 450
斗容（L） 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距（mm） 500 625 710 300 400 500 640
带宽（mm） 600 700 200 300 400 500
斗速（m/s） 1.8 2 1 1.25 1.25 1.25
物料量大块（mm） 60 70 25 35 45 55

斗式提升机 {含电机，为整机价格}
型号 斗宽
mm 带宽
mm 输送量
m³/h 塑料斗+带式(4米价格） 每加1米+ 钢斗带式(4米价格） 每加1米+ 钢斗环链(4米价格） 每加1米+ 钢斗板链(4米价格） 每加
1米+
140 140 170 6 3600 600 3970 700 5600 1200 6900 1700
160 160 200 8-10 4100 700 4900 800 6580 1500 8100 2000
180 180 220 12-15 4800 800 5400 1100 7860 1800 8900 2200
200 200 220 15-20 5200 900 6000 1300 8250 1930 9800 2400
250 250 300 22-26 6500 1400 7000 1600 9800 2300 12000 3000
300 315 380 26-40 7600 1600 9260 2000 13500 2900 15000 3500
400 400 450 50-60 9000 2010 11000 2800 18000 3500 26000 4800
500 500 70-90 25000 4600 29000 5300
630 630 90-120 31000 6000 38000 7000
1000 1000 300-400 75000 11000 69000 11000
备注 价格为4米整机价格 小于140的型号，按140计算

注 1.此价格包含所需电机，减速机，为整机价格。
2.此价格为整机碳钢材质。A:带式斗提不锈钢201,202价格为2倍，不锈钢304价格为2.5倍。不锈钢316L价格为4倍，不锈钢2520价格为6.5倍。B:链式斗提不锈钢201,202价格为2.5倍，不锈钢304价格为3倍。不锈钢316L价格为4.8倍，不锈钢2520价格为7.8倍。
3.低于4米按照4米价格计算，小于TD140的型号，按TD140计算
4.配用功率参考计算公式：
（输送量x密度x输送高度x9.81÷3600+挖取功率+空载功率）X1.2

NE斗式提升机 {含电机，为整机价格}
型号 输送能力 斗速 主轴转速 物料粒度 料斗 6米价格（元） 增加一米外加（元）
（米3/时） （米/秒） （转/分） （毫米） 容积（升） 斗宽（毫米） 斗距（毫米）
NE15 15 0.5 15.54 <40 2.5 250 203 24750 1900
NE30 32 16.45 <50 7.8 300 305 30550 2250
NE50 60 16.45 <50 15.7 300 305 40600 3050
NE100 110 14.13 <70 35 400 400 47120 3900
NE150 170 14.13 <70 52.2 600 400 56850 4550
NE200 210 10.9 <100 84.6 600 500 62560 5360
NE300 320 10.9 <100 127.5 600 500 69060 6170
NE400 380 8.3 <120 182.5 700 600 79620 7300
NE500 470 7.1 <120 260.9 700 700 102370 8260

注 1.此价格包含所需电机，减速机，为整机价格。
单斗提升机 {含电机，为整机价格}

单斗提升机
料斗长宽 （公分） 50*70 80*100 120*150

提升高度 （米） 3 3 3
价格 单槽钢框架 4750 5620 6500
双槽钢框架 5500 6370 7370
单槽钢提升高度每增加一米增加 870 1200 1620
双槽钢提升高度每增加一米增加 1180 1750 2120

1.以上含电机。
2.自动卸料电控系统，外加600元

塑料畚斗,提升料斗,粮食提升挖斗（粮食提升机专用配件）性能特点：
1.高强度，耐磨损，抗腐蚀，表面光洁，符合国家食品安装标准。
2.自重轻，延长提升带的使用寿命，降低提升机能耗。
3.韧性好，对物料破损率低，工作时不会因摩擦产生火花，避免粉尘爆炸的发 生
4.多种材质，多种结构形成和更多规格的产品，更加方便于选型设计
5.和传统钢畚斗相比具有优异的性价比。
畚斗的应用领域很广，生活中常用于大扫卫生，是农用的畚斗产品。同时在粮食加工生产中，畚斗通常用于输送设备中，用于物料的输送。畚斗厂家给大家介绍一些不同材质的畚斗产品其特点。
1、高密度聚乙烯：适用于物料温度不高于80℃、物料无尖锐毛刺，物料容重小于1克/立方厘米的大多农用场合，主要适用于提升谷物和食品。
2、尼龙：适用于负载大、高冲击及高温（不高于120℃）等较为恶劣的工况条件下工作。比高密度聚乙烯有 的耐温、强度及抗磨损能力，主要适用于提升有一定温度，高冲击，密实粗糙物料

畚斗规格价格表
型 号 1109 1311 1411 1511 1612 1812 1814 2312 2314
价 格（元） 1.7 2.2 2.7 2.9 3 3.3 3.6 5 5.3
型 号 2316 2616 2812 2814 2816 3118 3321 3518 4118
价 格（元） 5.6 7 6 6.2 6.5 6.8 10 11 16

详细说明
钢畚斗(铁斗)
整体冲压成型,内表面流畅、圆滑,卸料干净,具有 的整体强度。适应于高温环境及提升非常锋利的及容重大的物料,大多用于矿山、建材的工业用斗或高温环境。
材质：
1、碳钢:用于对防锈、防腐蚀无要求的环境。
2、不锈钢:用于防锈、耐腐蚀的环境。
使用建议：
1、适用于高速提升机或轻容重物料的提升。
2、建议 畚斗安装间距为畚斗凸宽 “B”+25mm，可根据提升量要求适当减小畚斗安装间距。
3、建议提升机线速度为≤3.5 米／秒。
4、 “（Z-Y）+5%” 容积作为工程设计的可用容量。
5、可与现有塑料畚斗混合使用，但需注意平衡问题。
备注：
1、畚斗安装孔距、孔径可根据客户需要调整。
2、如需底部钻孔根据底部钻孔模式选择，或根据客户要求提供底部钻孔服务。
3、可根据客户要求定制其它规格的畚斗
倾斜单斗式提升机 不锈钢材质提料机Lj1
