带衬板无轴输送机 不锈钢材质上料机Lj1

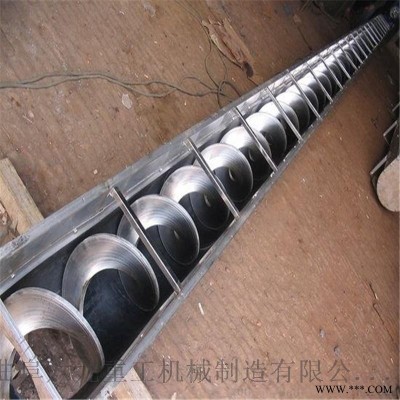

无轴螺旋输送机
无轴螺旋输送机组织结构：
无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。
驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。头部装配有推力轴承，可承受输送物料时产生的轴向力。
机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。
无轴螺旋体：材质为不锈钢或碳钢。
槽体衬板：材质为耐磨的塑料板或橡胶板或铸石板等。进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。
无轴螺旋输送机的特点：
无轴螺旋输送机可输送传统有轴螺旋输送机和皮带输送机不能或不易输送的物料，如颗粒状和粉状物料、湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料、有特殊卫生要求的物料。无轴螺旋输送机的性能特点是：无轴螺旋输送机与传统有轴螺旋输送机相比,由于采用了无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料,因而具有以上，环保性能好。与有轴螺旋输送机相比，重量和成本都会减少不少。
1、环保性能好。采用全封闭和易清洗的螺旋表面可保证所送物料不受污染不会泄漏输送物料。
2、输送量大，输送量是相同直径有轴螺旋输送机的1.5倍。
3、转距大，能耗低，排料口不堵塞。
4、输送距离长，单机输送长度可达60~70m。
5、结构紧凑，节省空间，外形美观，操作简便，经济耐用。
无轴螺旋输送机使用行业：
螺旋输送机具有结构简单,制做成本低,密封性强、操 作 方便等优点,中间可多点装、卸料.广泛用于化工、 建材、冶金、粮食等部门,在倾角β< 20 °的情况下,输 送粘度不大、不易变质、不遑（来不及）结块的粉状、颗粒状和小块物料.
螺旋提升机 输送机{不含电机价格}

型号 管径（mm） 输送量(m³/h) 每米动力(KW)（参考） 3米价格 每增加1米(元) 每减少一米（元） 标配
TL10 108 0.5-2 0.2 1100 +286 -220 材质为碳钢，叶片厚度2mm管壁厚度为3mm

TL16 159 2-6 0.5 1386 +418 -350
TL18 180 4-8 0.5 1870 +550 -460
TL20 219 6-10 0.75 1980 +570 -528
TL28 275 12-16 1.5 3850 +1210 -1100 材质为碳钢，叶片厚度4mm，管壁厚度5mm
TL30 325 15-20 2.2 5060 +1650 -1540
TL50 500 30-40 3 7480 +2310 -2090

注：以上为螺旋提升机标配算法，低于2米按照2米计算，小于108管径的按TL10计算。
叶片厚度每增加1mm价格增加15%，管壁厚度每增加1mm价格增加15%。以此类推。
例如，TL20，标配是叶片2，管壁3，需要订购叶片和管壁都是5mm的话，标配价格增加75%，也就是标配价格*1.75.
3..U型螺旋提升机、垂直螺旋提升机、无轴螺旋输送机这三种价格与以上螺旋输送机相同。
4..以上螺旋提升机/输送机价格不包含电机。
无轴螺旋输送机和有轴螺旋输送机的区别，主要看您输送的物料使用的工况，主要区别在于有无中心轴设计，各有各的特点和优点。
区别有三
一、外形结构
无轴螺旋输送机组成：驱动、壳体、衬板、无轴叶片、盖板等；
有轴螺旋输送机组成：驱动、壳体、内管轴、叶片、盖板等；
二、输送物料的情况
无轴螺旋输送机适用于输送的物料：污泥、生活垃圾、格栅渣等有粘性，缠绕性物料和块状物料，正是因为无轴螺旋输送机无中心轴的设计对这些物料具有很大的优势。
有轴螺旋输送机适用于输送的物料：粉料、小颗粒物料等，如果输送粘性物料如污泥就会粘在内管轴和叶片上，输送块状的物料容易卡死。
三、输送形式
无轴螺旋输送机适合：水平输送，大倾斜角度不要超过20°，根据实际的使用情况而言。
有轴螺旋输送机适合：水平输送、倾斜输送、垂直输送
结合使用的工矿和输送的物料，让专业厂家为您选型设计提供设计图纸佳。
