| 品牌 : | 中工智能 | 型号 : | ZN12-09 |
| 加工定制 : | 是 | 物料编号 : | 教学实训 |
| 适用范围 : | 电机实训 | 电工电器设备名称 : | 直流电机自动调速线路故障实训装置 |

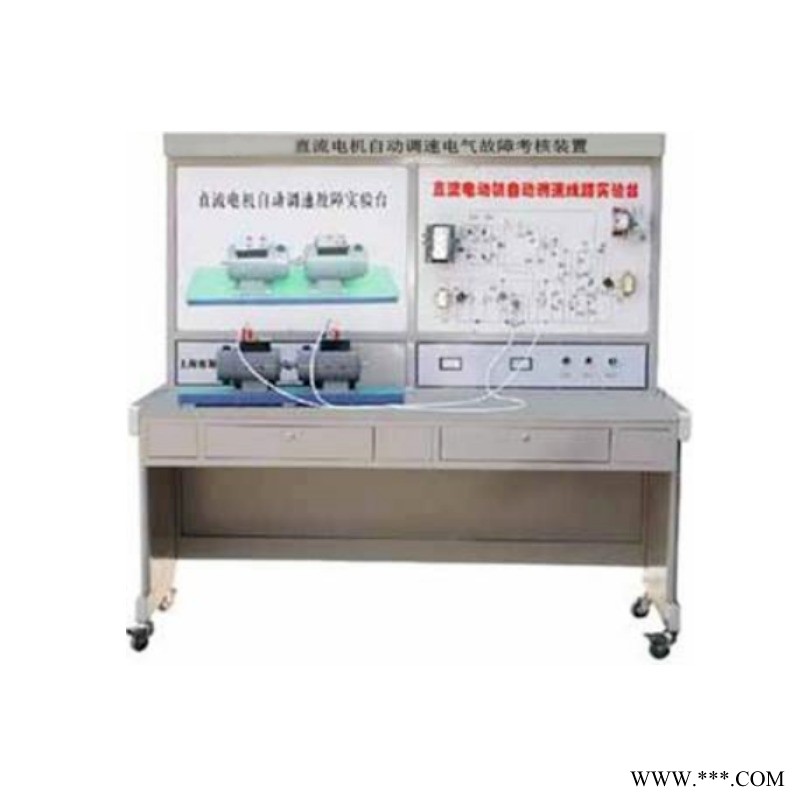

ZN12-09直流电机自动调速线路故障实训装置
一、概述
ZN12-09直流电机自动调速线路故障实训装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。ZN12-09直流电机自动调速线路故障实训装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。
二、直流电机自动调速电气故障考核装置的基本配置
1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
4、电磁调速异步电动机：实验台装有1台电磁调速异步电动机
5、故障开关箱：设有8个故障开关。
6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。
三、直流电机自动调速电气故障考核装置实验项目及主要内容：
1、学生熟悉常用低压电器的结构和原理
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除，完成机床常见故障的排除
5、可以设置故障点做为维修电工的技能考核台
四、直流电机自动调速电气故障考核装置技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜2KW
五、直流电机自动调速电气故障考核装置主要技术参数：
1、输入电源：AC380V±%（三相四线）50HZ
2、故障考核8项
3、工作环境：温度-100C±4
4、功率：1.5kw
六、直流电机自动调速电气故障考核装置故障实验
直流电机自动调速线路故障实训装置设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有8项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置，都是用开关操作。并都集中组装在实验台的下柜内，设置比较稳秘，操作简单方便。设置故障时只需打开下柜的门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都装有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测
