钢套钢蒸汽保温钢管 预制钢套钢保温钢管 钢套钢保温螺旋钢管

钢套钢蒸汽输送保温钢管保温采用先进的高温离心玻璃棉和外护管采用玻璃钢缠绕技术，生产制作新1代预制直埋钢套钢蒸汽保温管道系列产品，适用输送压力2.5MPa，350℃以下的蒸汽或其它热介质。产品结构形式预制直埋蒸汽保温管（外滑动）的产品结构形式：蕊管（工作钢管）、有机硅耐高温漆、滑动支架、耐高温玻璃棉、铝箔反射层、空气保温层、外套钢管、缠绕玻璃钢防腐层（或环氧煤沥青漆防腐层）。产品特点：内钢管选用有机硅耐高温漆（耐温≥400℃）防腐涂层，有效防止工作钢管腐蚀，延长使用寿命。管道端口选用聚乙烯薄膜或三层PE冷缠带密封，防止安装前进入潮气或施工中进入水。在350℃以下，离心玻璃棉是you秀的保温材料，质量轻，几何形状稳定，采用多层错缝包扎，有效减少了热损失，同时控制外套表面措施，防止了冷桥的产生，从而使外套防腐层的温度控制得到了保证。并具有遇水干燥后物理性能和几何形状能够完全恢复的特性。该特性使管道能够适应高地下水位地区的施工条件，给施工带来极大的方便，降低施工成本。

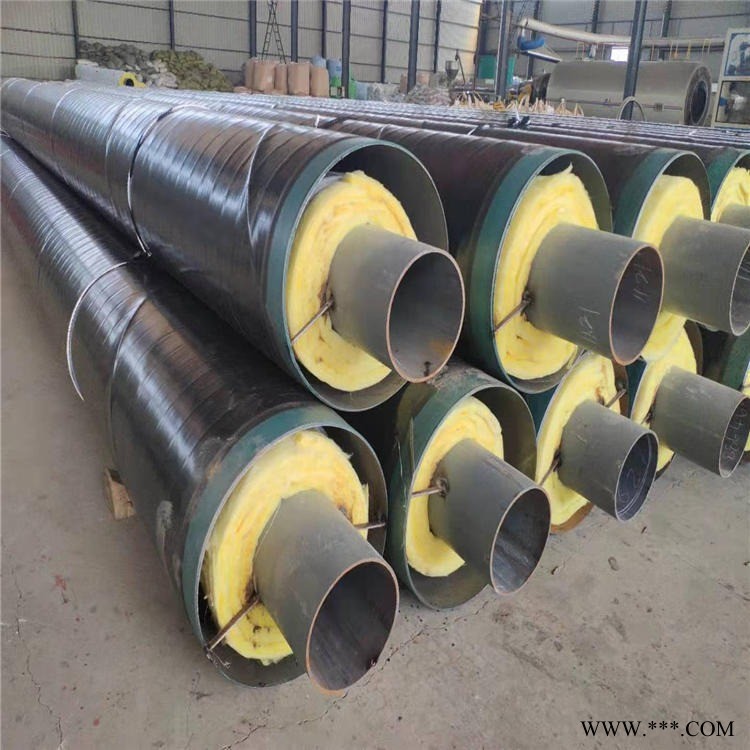

钢套钢蒸汽输送保温钢管由内向外分别为：内工作钢管、保温层、铝箔反射层、空气层、外套钢管、外防腐层组成。钢套钢直埋蒸汽管道保温结构设计思路来自于热力管沟，将管沟由常用的砖砌或混凝土结构改为钢套管，在外套钢管内设置可滑动导向支架，使工作钢管及相应的保温材料与外部的钢外套管产生滑动，即工作钢管与保温材料之间紧密接触，工作钢管通过支架支撑在外套钢管内， 使导向支架在外套钢管内部滚动，形成了“钢管沟”的构造。该保温结构主要采用于软质的保温材料作为保温绝热层，有效解决了由于径向膨胀而造成摩擦力增大的问题，由于内部有支撑环，不会造成保温材料偏心和压碎现象。并且在结构上借鉴了国外同类产品设计方案，采用独特的管道支座与钢套管内壁之间作为滑动界面的结构形式，利用钢外套管机械强度高强、密封性能好的特点成功解决了防水抗漏的难点。

蒸汽直埋管道的固定形式有两种即内固定形式和外固定形式，外固定即工作芯管和外保护管同时固定，在每一段管道和补偿器的两端，都要设两个很大的钢筋混凝土支墩，才能保证管道的固定。"塑套钢"和"玻璃钢套钢"保温结构必须采取这种固定形式。内固定即内外管间的固定，内管通过一定的结构形式固定在外保护管上，充分利用外保护管的强度和刚度以及外保护管与土壤之间的磨擦力来使内管固定，可节省钢筋混凝土支墩。只有以钢管作为外保护管才可能采用内固定形式。外固定因为必须设钢筋混凝土支墩,所以施工占地大、投资多，工期长,而且支墩是管道的薄弱部位，该部位易产生"热桥"，也易出现渗水现象，管道运行不正常时，该部位也易出现事故。特别是对"钢套钢"保温结构，由于温升引起的外钢管热应力特别大，钢筋混凝土支墩的尺寸也特别大，该部位也更易出现事故。对"钢套钢"保温结构，采用内固定结构具有很大的优越性。
