| 品牌 : | 文圣 | 型号 : | VSTDT-183B |
| 加工定制 : | 是 | 适用范围 : | 教学实训 |
| 特色服务 : | 维修三年 | 电工电器设备名称 : | 电力拖动实验室成套设备(带直流电机实验) |

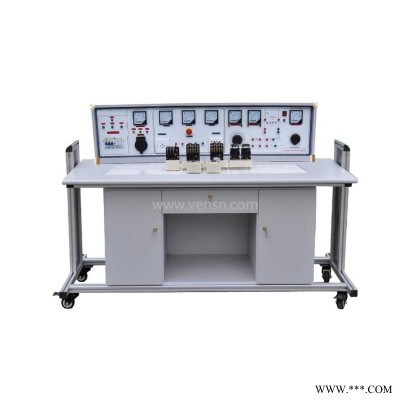

VSTDT-183B电力拖动实验室成套设备(带直流电机实验)
一、研制产品的意义：
VSTDT-183B电力拖动实验室成套设备(带直流电机实验)的电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。 巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。除能完成交流电机拖动控制实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
二、结构与配备（以三十座为例）：
1、配有15台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面 配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。
2、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别无线遥控控制15台学生实验台的电源。尺寸为160×70cm。
电源无线总控制功能：
一）、概 述
“VSKZ-1型电源无线总控制台” 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。
二）、特 点
该设备以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一台“VSKZ-1型电源无线总控制台”可对单个实验室的30台（60座）实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台（60座）实验设备的电源开关无线控制。
配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
三）、技术性能
1、工作电源：AC220V±10%/ 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度<85%(25℃)
3、载波频率：315MHz
4、控制范围：>50m
5、控制能力：60台
6、外形尺寸：294mm×237mm×200mm
四）、装置配置
1、按键模块：按键模块分为电源开关控制键和功能键，其中“1号台”～“60号台”及“全开”和“全关”为电源开关控制键，“确认”和“取消”为功能键。“1号台”～“60号台”开关控制键分别对应一个实验室的60台实验设备，实现单台控制操作；“全开”和“全关”对应实验室所有实验设备，可实现所有实验设备的一键开关控制；“确认”和“取消”键对开关控制键的操作进行确认或取消。
2、状态指示模块：该模块有“1号台”～“60号台”共60个指示灯，分别指示该控制台对应实验室的60台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
3、发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。
4、通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
五）、上位机软件功能
1）串口扫描检测
2）通过串口发送工作台工作命令
麤10 3）接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4）能控制最多128工作台
5）开关工作台操作时间显示
3、配有15台电源控制柜（每张实验桌配一台）
(01)电源输入指示
(02)UFU、VFU、WFU三相电源输入熔断器
(03)电源总开关:具有漏电，过载、短路保护功能
(04)电压换相开关:用来观察三相线电压，450V电压表指示。
(05)电流表2A3只，分别指示U、V、W相电流输出值。
(06)急停按钮:按到底切断实验台电源
(07)三相四线输出接线座
(08)三相电源插座
(09)220v市电插座，供外接仪器使用
(10)电源开关:控制"交直流调压电源"
(11)FU：交直流调压电源保险座
(12)0～240V交流输出 0～240V交流输出接线座
(13)0～220V直流输出 0～220V直流输出接线座
(14)电压表250V:指示调压电源的输出电压值
(15)Ra、Rf调节旋钮
(16)Ra、Rf接线座
(17)直流电机Ia、If指示表
4、其他器材配备见清单（以三十座为例）
器材清单：
序号 | 名 称 | 型号（或规格） | 单位 | 数量 | 备 注 |
1 | 示教台 | 1 | 1 | 控制学生电源并具有演示功能 | |
2 | 电源控制柜 | 台 | 1×15 | ||
3 | 学生桌 | 台 | 1×15 | ||
4 | 学生凳 | 张 | 2×15 | ||
5 | 保护皮 | 张 | 1×16 | ||
6 | 保险管 | 2安培 | 只 | 6×16 | |
7 | 交流接触器 | CJ10-l0A 380V | 个 | 6×16 | 已装元件盒上 |
8 | 指示灯 | XD-5 | 〃 | 3×16 | 已装元件盒上 |
9 | 整流二极管 | IN5408 | 只 | 5×16 | 已装元件盒上 |
10 | 电阻 | RX-510Ω/30W | 〃 | 3×16 | 已装元件盒上 |
11 | 钮子开关 | KN1×2 | 〃 | 3×16 | 已装元件盒上 |
12 | 行程开关 | LXl9-001 | 〃 | 4×16 | 已装元件盒上 |
13 | 按钮-红 | LAl9-ll | 〃 | 2×16 | 已装元件盒上 |
14 | 按钮-绿 | LAl9-11 | 〃 | 4×16 | 已装元件盒上 |
L5 | 倒顺开关 | KO-3 380V/10A | 〃 | １×16 | 已装元件盒上 |
16 | 三相闸刀 | 380V l5A | 〃 | １×16 | 已装元件盒上 |
17 | 三相双投闸刀 | 380V l5A | 〃 | 1×16 | 已装元件盒上 |
18 | 热继电器 | JRO-20/3 | 〃 | 2×16 | 已装元件盒上 |
19 | 时间继电器 | JS7-1A 380V | 〃 | 2×16 | 已装元件盒上 |
20 | 变压器 | BK-25W 380V/6.3V 36V | 〃 | １×16 | 已装元件盒上 |
21 | 导线 | 铜蕊线1.0MM | 米 | 若干 | |
22 | 尖咀钳 | 把 | 1×16 | ||
23 | 螺丝刀 | 把 | 3×16 | ||
24 | 万用表 | MF-47型 | 只 | 1×16 | 大号、小号平头、十字 |
25 | 电动机 | Y/Δ380V | 台 | 2×16 | |
26 | 直流电机 | 220V/100W | 台 | 1×16 |
四、实验内容：
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。
