| 产地 : | 沧州 | 品牌 : | 兴松 |
| 型号 : | 钢套钢保温管 | 应用场所 : | 直埋蒸汽管道 |
| 产品表面描述 : | 无溶剂聚脲防腐 | 质量等级 : | 正品（受理质量异议） |
| 配送服务 : | 可配送到厂 |
产品介绍：
城镇供热工程用钢套钢直埋蒸汽管道是以国外直埋敷设管道技术为基础，并吸收国内外多家高等设计单位和院校的先进技术，在城镇或小区供热工程应用中不断改进而成。近些年来，随着国家对集中供热和热电联产的大力推广，以及越来越多的城市对生活环境要求的不断提升，钢套钢直埋蒸汽管道得到了迅猛发展。直埋蒸汽管道的敷设长度从过去的几十米发展到现在的几百米，甚至上千米，目前我国的钢套钢直埋蒸汽管道管径已经达到了DN1200。但还是有一些设计单位对钢套钢直埋蒸汽保温管道系列管材比较陌生，不同的生产厂家的产品结构不同，使得一些设计单位对其产生了混淆。小编希望通过对城镇供热“钢套钢直埋蒸汽管道”的结构设计要点的介绍，对大家和一些设计单位在设计钢套钢蒸汽直埋保温管道上提供一些参考。
一、遵循的法律法规和执行标准
1.中华人民共和国特种设备安全法
2.压力管道安全管理与监察规定劳动部140号文
3.压力容器压力管道设计许可规则TSG R1001-2008
4.城镇供热管网设计规范CJJ34-2010
5.城镇供热直埋蒸汽管道技术规程CJJ104-2014
6.城镇供热管网工程施工及验收规范CJJ28-2014
7.现场设备、工业管道焊接工程施工规范GB50236-2011
8.现场设备、工业管道焊接工程施工质量验收规范GB50683-2011
9.工业设备及管道绝热工程施工质量验收规范GB50185-2010
10.城镇供热预制直埋蒸汽保温管技术条件CJ/T200-2004
11.城镇供热预制直埋蒸汽保温管管路附件技术条件CJ/T246-2007
12.输送流体用无缝钢管GB/T8163-2008
13.石油天然气工业管线输送系统用螺旋钢管GB/T9711
14.普通流体输送管道用埋弧螺旋焊管SY/T5037-2012
15.钢质对焊无缝管件GB/T12459-2005
16.钢板制对焊管件GB/T13401-2005
17.无损检测金属管道融化焊环向对接接头射线照相检测方法GB/T12605-2008
18.焊缝无损检测 超声检测 技术、检测等级和评定GB/T11345-2013
二、钢套钢直埋蒸汽管道结构层的专业术语
1.工作管
蒸汽保温管道中，用于输送蒸汽的钢管
2.导向滑动支座
直埋蒸汽保温管道内支撑工作管的结构件，以便于工作管随温度变化而沿着规定方向产生位移。
3.保护垫层
在工作管与硬质无机保温层之间，为减震和防止无机保温层损伤而设置的夹层。
4.保温层
起到绝热保温的作用，保障介质温度不会流失，保障外套钢管表面保持常温。
5.绝热反 层
反射耐高温保温层部分热量，降低蒸汽热量的流失。
6.外护管
保护保温层免遭地下水侵蚀、支撑工作管并且能够承受一定外部荷载，保证工作管正常工作的外保护层，在钢套钢直埋蒸汽管道结构中俗称“外套钢导管”
三、钢套钢直埋蒸汽管道的结构设计要点

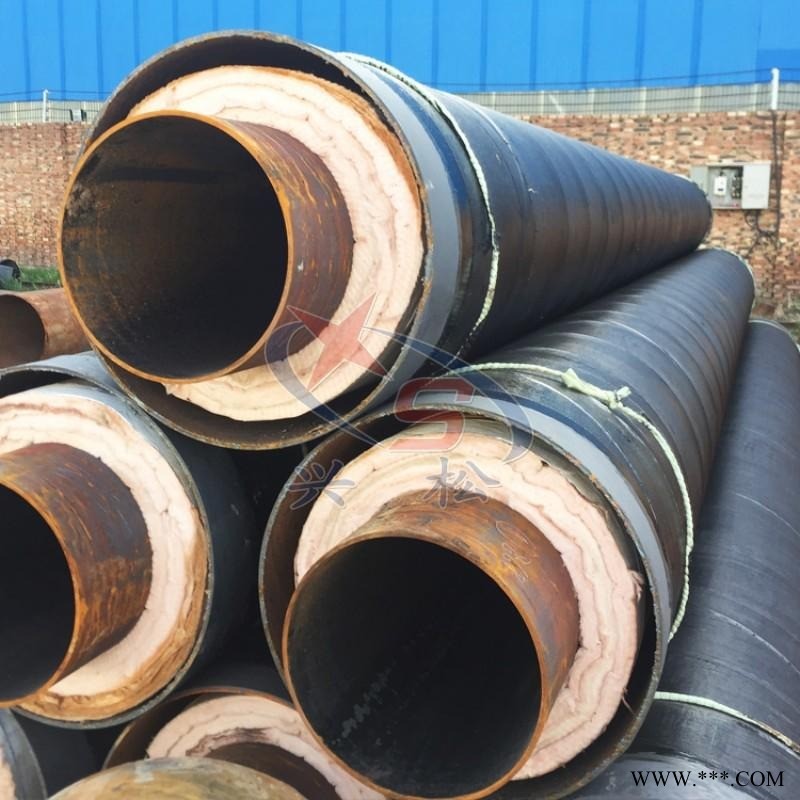

基本结构：(1)工作管(2)耐高温保温层(3)绝热反 层(4)外护管(5)外防腐层
保温结构要点介绍：保温层可采用单一绝热保温材料层或多种绝热保温材料的复合层（复合保温层中可含空气层和铝箔反射层），保温层材料接缝处应相互错缝，内外层应相互压缝，所有缝隙间应密实嵌缝，利用不锈钢紧固钢带将保温材料分段捆扎在工作管外表，当管道运行受热膨胀时，保温层材料与工作管通过支座在钢外护管中一起移动。
(1)工作钢管-设计要点
本设计适用于输送工作压力＜2.5Mpa，温度＜350的过热蒸汽。
.管径＜DN200，一般多采用无缝钢管，无缝钢管应符合GB/T8163流体输送用无缝钢管标准，材质为20#。
.管径DN200，一般多采用螺旋缝埋弧焊钢管，螺旋钢管应符合GB/T9711-2011标准。
.钢管必须经特种设备安全监督管理部门核准的特种设备检测机构检验合格，并有检验合格报告。
耐高温保温层-设计要点
.当平均温度在70时，导热系数应小于0.06W/（M·K）；当平均温度在220时，导热系数应小于0.08W/（M·K）。
.保温层材料容重（密度）应满足设计和相关保温材料标准中的规定。
.硬质保温材料的含水率不应大于7.5（重量比），抗压强度不应低于0.4MPa，抗折强度不应低于0.2MPa。
.纤维型保温材料溶出的C1、F、SIO?3;以及Na+的含量应按照GB/T17393的规定执行。
.当采用硬质聚氨酯泡沫塑料有机保温材料时，其泡沫结构、密度、压缩强度、吸水率以及导热系数等应符合CJ/T114-2000中4.3的规定。
绝热反 层-设计要点
.钢套钢直埋蒸汽管道上的绝热反 层常采用的设计结构为铝箔和玻纤布，具有 保温、绝热和防潮的效果。
.也可采用铝箔纳米气�Z反射层运用复合式三明治结构设计，表层和内层均为特殊镜面铝箔多层复合材料，中间层为聚乙烯主要材料制备出的气囊外壳。气囊内填充纳米孔结构的SiO2和惰性气体；制备出的纳米气囊具有非常优异的保温绝热性能。
外护管-设计要点
.钢制外护管的性能和尺寸公差应符合GB/T9711、SY/T5037、CJ/T3022、CJ/T3091等相关钢管执行标准中的规定。
.钢制外护管的壁厚应由设计确定，设计无要求时，其外径与 小壁厚之比不应大于140；对于带空气层的复合保温结构的钢套钢直埋蒸汽管道，其外护管的外径与 小壁厚之比不应大于100。
外防腐层-设计要点
.钢制外护管的防腐层长期耐温性不应低于70，采用玻璃钢防腐层时长期耐温不应低于90。
.钢套钢直埋蒸汽管道外防腐层采用聚乙烯防腐结构时，防腐层的制作以及性能应符合SY/T0413标准中的相关规定，钢制外护管采用其它防腐结构时，防腐层的制作和防腐性能应符合相关技术标准中的规定。
.外防腐层的抗冲击强度不应小于5J/mm，电火花检漏电压有设计采用的防腐材料和防腐等级按相关标准确定。
经过长期的研究和探索，我公司已掌握目前的“ 内滑动 ”和“ 外滑动 ”钢套钢直埋蒸汽管道结构的设计以及生产经验，并在多项工程中得到成功的运用，成功解决了膨胀补偿、密封防水、全线防腐、应力破坏和局部热桥/冷桥等技术难题。在特殊管件上进行结构化处理，完全保证保温密封、补偿应力、排放潮气的的安全和理性，使得整条管线处于安全密封的状态下运行，极有效的提高了管道使用寿命，并且限度的降低输送热力损耗。该产品结构合理、保温效果优良、使用寿命长，是目前蒸汽热网的管材。
盐山兴松钢管有限公司座落于中国的管道装备制造基地-河北沧州盐山工业园区。京沪铁路、京沪高速、石黄高速、津汕高速、104、307、205国道分布于周边或穿与境内，地理位置得天独厚，交通运输极为方便。兴松钢管产品：聚氨酯发泡保温管（黑夹克、黄夹克）、钢套钢直埋蒸汽保温钢管（玻璃棉、岩棉、硅酸铝硅酸钙复合保温）、3PE防腐钢管、环氧煤沥青防腐钢管（一布二油、二布三油、一布三油、二布四油、三布五油等）、IPN8710饮水管道内防腐、FBE单双层环氧粉末防腐钢管、钢套钢直埋保温管、钢管水泥砂浆衬里、螺旋管道防腐、2PP/3PP防腐、衬塑防腐、涂塑防腐钢管、发泡保温管件、防腐管件等各种管道管件的保温和防腐,防腐钢管执行DIN30670、DIN30671、SY/T4013-2002、SY/T0315-97标准,保温钢管执行CJ/T114-2000标准.
根据客户不同需求，盐山兴松钢管有限公司投资在沧州工业园建设2条的3pe防腐钢管流水线，1条聚氨酯保温钢管一步成型生产线，2条国内先进的螺旋焊钢管(SSAW)保温螺旋钢管生产线，3条热轧热扩无缝钢管生产线,全部采用当今先进的生产设备及美国林肯自动埋弧焊机，并配备了在线数字超声波探伤仪、静水压试验机、X射线实时成像机等完备的质检仪器检测，螺旋焊钢管、防腐直缝管、保温螺旋钢管等产品经“中国石油工业专用管材质量监督检验”检验，全部达标。其主导产品是：Φ219mm-Φ3600mm，壁厚6mm-30mm的螺旋焊钢管(SSAW)保温螺旋钢管；Φ16mm-Φ820mm，壁厚2mm-50mm 的热轧热扩无缝钢管。Φ400mm-Φ3500mm，壁厚6mm-100mm的大口径直缝管(LSAW)；产品执行APISPEC 5L、GB/T9711.1-1997、SY/T5037-2000、GB/T3091-2001、GB/T8163-1999、GB/T8162-1999等标准。材质为Q235、Q345B(16锰)、10#钢、20#钢、L245、L290、L360、X45等钢级，公司年防腐保温生产能力100万平方米。
为满足各界客户需求，盐山兴松钢管有限公司可为出口贸易客户商检，出口通关，出口退税，敬请国内外进出口客户致电垂询，光临考察。
盐山兴松钢管有限公司产品广泛应用于石油、天然气、化工、电力、热力、 、造船、制药、造纸、供热、给排水、水电站、打桩、桥梁、钢结构等管道工程领域。产品销往全国28个省、市、自治区，并出口东南亚和中东等国家和地区，在国内外市场享有很高的信誉。
公司宗旨：诚信为本 创新为先 以质取胜 共谋发展!
请客户在下单或者购买之前请先在线与我们沟通或者来电咨询
（1）价格问题：价格以本公司实际报价为准；
（2）产品问题：所有商品我们公司在发货之前都进行严格质检，确保无任何问题才发货；
（3）产品图片：图片均100实物拍摄，但由于光线及显示器等原因会有轻微的色差，请谅解；
（4）产品属性：下单之前或者购买之前请咨询您需要的商品型号、规格尺寸等，以便确认你所需的产品是否有货。
