| 品牌 : | 崇鹏 | 型号 : | pm |
| 连接形式 : | 法兰 | 主体材料 : | 钢制 |
| 公称通径 : | 800 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国际 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电询 | 零部件及配件 : | 阀体 |
| 用途 : | 止回 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

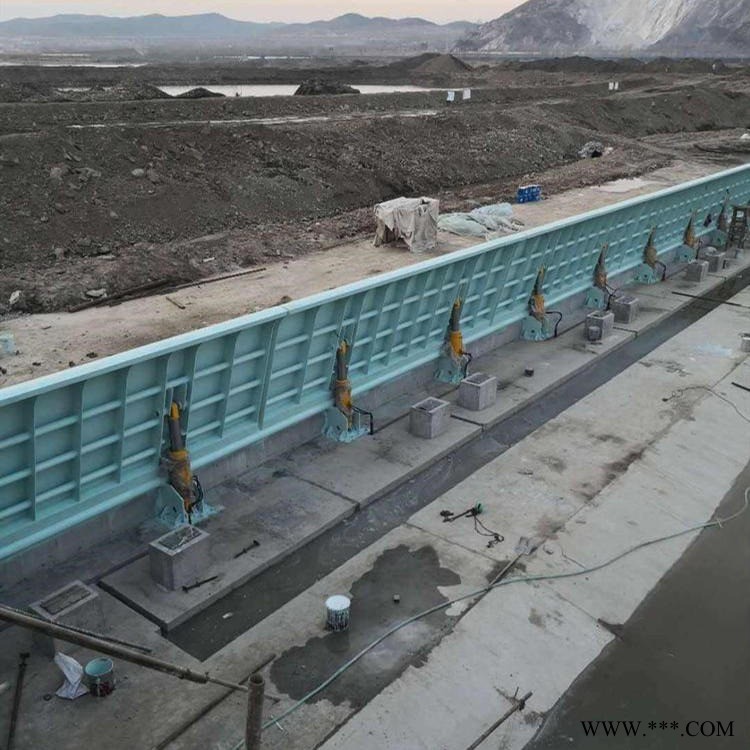

自动化操作钢坝 液压钢坝 景观钢坝 景观钢坝闸 性能和质量稳定
钢坝不需要人工调控水位时，液压系统是不工作的，油缸处于自由伸缩状态下，闸门仍然可以实现水力自控翻板闸门的运行状态。水坝闸门具有双向挡水特性,启闭快捷、迅速,主要应用于各船闸的挡水口门.门体结构由两侧的挡水面板、横向桁架、纵桁架、次梁、浮箱和台车等组成,是一种上、下游空间对称的桁架结构.横向桁架包括主桁架和顶、底桁架,纵桁架包括端桁架和竖向桁架,.为了实现门体结构的横向启闭,在横拉门门体上下两侧分别设有顶、底台车,顶台车通过吊架与顶桁架相连,下方则放置于底台车上,通过启闭机驱动顶台车实现横拉门的启闭.门体重量由顶、底台车承担.闸门结构设计主要有平面设计法和空间设计图横拉门门体结构图法两种.平面闸门设计法作为传统的闸门设计方法,设计时将水压力分配到横拉门各个部分,单独计算各部分的结构设计.该方法的缺点是在进行大坝闸门 提升坝 转轴式液压坝 钢坝闸门 上开式液压坝，闸门设计时,未充分考虑横拉门桁架结构的空间整体性,横拉门台车布置图略了各桁架间的相互影响
液压钢坝3.1平面闸门门叶及附件（排架）
（2）门叶结构的主要材料为：板材为Q345B，型材为Q345A。
（3）支承采用滑动支承。
3.2平面闸门埋件
埋件结构的主要材料为：板材为Q235B，型材为Q235A。
第四章液压启闭机通用技术条件
本文件中标有“☆”的部分必须满足的条件
☆(19)工作用液压油应具有适当的粘度、良好的粘温特性，良好的润滑性、抗氧化性，无腐蚀作用、不破坏密封材料，并有一定的消泡能力。应根据油泵类型、工作温度、工作环境和系统的压力选用合适的液压油品，应选用国际知名品牌
4.2液压元件要求
☆(1)油泵电动机组
1)油泵应采用国际知名品牌（Rexroth、Parker、vickers、Hydcom等同档次及以上产品）的手动变量轴向柱塞泵。
☆2)电动机采用国际知名品牌（ABB、西门子等同档次及以上产品），TH处理，防护等级IP55。
☆(2)液压阀及附件
油箱为采用不锈钢板制造的密封式结构，并设置进人孔。
油管选用不锈钢无缝钢管。
☆①缸体材料采用45钢无缝钢管或45钢锻件，机械性能不低于JB/T6397正火后的技术性能。缸体材料应按JB/T4730进行超声波探伤，达到Ⅱ级质量要求。
新河县崇鹏水工机械厂主导产品介绍：我厂家是一家专业从事水利机械设备研发与生产的企业，水利部定点水利机械设备生产厂家。主要从事：翻板闸门，翻板坝，钢坝，船闸门，卧倒门，人字门，直升门，横拉门，一字门，液压启闭机，卷扬启闭机，螺杆启闭机，格栅清污机，格栅除污机，抓斗清污机，铸铁闸门，钢闸门，铸铁拍门，钢拍门等设备的研发与生产，具有完善的生产工艺与技术，严谨的质检环节，可靠的售后服务体系，建厂十几年来研发设备深受新老客户的认可与青睐。
