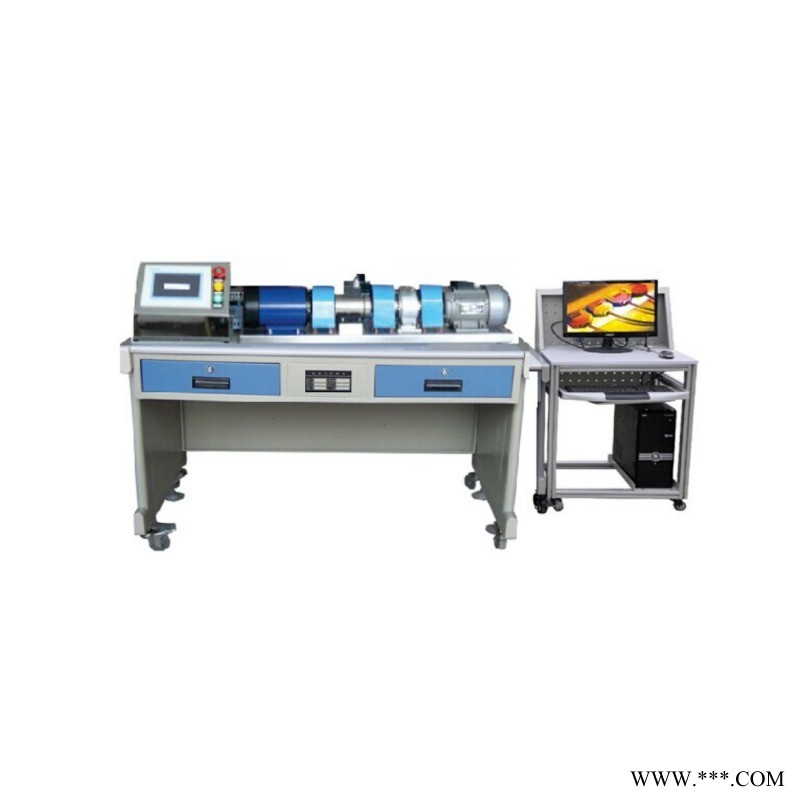

LG-DJ直流电机检测技术实训装置
一 、系统概述：
LG-DJ直流电机检测技术实训装置是直流电机对应的机械特性、电气特性的测试和教学实训于一体，配套先进的检测控制手段，对以上各种运行方式进行定量分析，采集电机运行的各种参数。学生可通过一个嵌入式触摸屏电脑实现采集数据的显示、系统控制、加载控制等。
一台基于WinCE(中文版)操作系统 、内嵌Homebuilder嵌入版组态软件的触摸屏是唯的一的人机界面，它在系统中作为数据输入、显示监控及 控制终端。该终端采用RS-485/232接口采集模块进行通讯，数据采集模块将传感器的检测值上传给终端进行显示或用于监控，本款教学设备的终端还可下达操作指令给执行模块从而实现对程控设备的调节，进而实现对电机电枢电压及负荷的控制。
二、主要设备及参数：
1.加载设备：磁粉制动器供电电源24V 激磁电流0~0.6A 加载能力0~5N.m
2 .动态扭矩传感器 测量旋转电机扭矩，量程0~±5N.m 线性输出0~±5V (正反方向)
3.直流电动机： 电枢电压直流220V 励磁电压直流220V 功率185W ，转速1500转/分钟
4 .220V直流调速器：0~220V可调，电压输出线性可控，控制信号4-20mA。
5.人机界面设备：7"高亮TFT液晶显示屏，分辨率800×480，四线电阻式触摸屏，分辨率1024×1024。
WinCE(中文版) 操作系统，内嵌HMIBuilder嵌入版组态软件无限点。主频400M，内存64M，存储设备128M电子盘。
工作电源DC24V具有两个2.0的USB接口，支持工程备份及还原，支持外部输入接口设备，如USB鼠标键盘等。
具备两个DB9接口，COM1是RS-232接口，COM2具备一个RS-232接口和RS-485接口
6.三菱PLC FX2N-16MR-001.2路模拟量输出模块, 4路模拟量输入模块。
7. 隔离型直流电流传感器，量程0-3A，0~±5V线性输出 (正反方向) 。
8. 隔离型直流电压传感器，量程0-300V，0~±5V线性输出 (正反方向) 。
9.基于触摸屏的组态软件运行环境 实现数据采集及显示 实现电拖系统的系列控制操作。
10.大功率电阻负载单元。
11. 电机导轨，光码盘测速系统，及连轴器。
三、能完成实验内容：
1.直流电动机空载特性试验
2.直流电动机负载试验
3.直流电动机效率测定
4.直流电动机特性曲线测定
5.直流电动机冷态电阻、温升实验等
6.直流电动机的转速、输出转矩、功率、电压、电流测定
