材质: | 钢 | 外形: | 圆柱 |
工艺: | 直齿轮 | 制造方法: | 铸造 |
齿线形状: | 直 | 适用范围: | 工业 |
齿面硬度: | 软齿面 | 轮齿位置: | 外齿轮 |
品牌: | JK | 模数: | 16-28 |
齿数: | 不一 | 齿高: | 不等 |
重量: | 看具体规格 | 包装: | 裸装 |
产量: | 1000 |

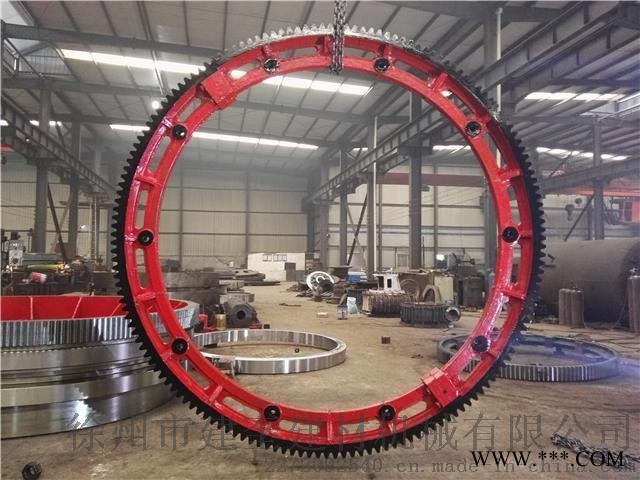

滚筒冷却机大齿圈是冷却机设备主要传动配件之一,其外形结构与安装使用方法与烘干机大齿圈基本相似,齿形直齿,由滚齿机滚齿而成,本文就齿圈属性与相关技术要求与配置作简单介绍,希望为正在选购此类配件的您提供参考意见。 产品规格有:φ1.5m,φ2.0m,φ2.4m,φ2.5m,φ2.8m等。 产品材质有:ZG45#,ZG35rcmo,ZG35SiMn,ZG40CrMo等,大部分厂家选择ZG45#。 冷却机大齿圈结构:多种连接方式造成多种结构,大概可分为焊接弹簧板结构和法兰结构,装配方式与烘干机类似。 冷却机大齿圈模数:大齿圈的模数和规格大小与冷却机的直径长度重量有关,常用模数为16、18、20、22、25、28。 冷却机大齿圈材质及相关技术要求分析如下:一、铸件应符合JB/T6402-2006的相关规定,化学成分C≤0.5%,SI≤0.60,Mn≤0.90,P≤0.040,屈服强度MPa≥310,抗拉强度≥570,延伸率≥15%,硬度HB≥二、冷却机大齿圈毛坯应进行正火加回火处理,精加工后工作表面的硬度不低于HB170.三、铸件粗加工后,进行超声波探伤检查,并应达到GB233中三级的规定。 Φ1.5-2.8米冷却机常用规格配置如下:Φ1.5米冷却机大齿圈m=18z=144,Φ2.0米冷却机大齿圈m=20z=170,Φ2.2米冷却机大齿圈m=25z=142,Φ2.5米冷却机大齿圈z=138m=28,Φ2.8米冷却机大齿圈z=176m=28,以上齿圈我厂长期 现货供应,可当日发货,定制直径8米以下非标齿轮配件。
