液压旋转钢坝学术名称是底轴驱动翻板闸门，早在2008年7月29日，中国电机工程学会和中国水力发电工程学会在杭州共同组织召开了“大跨度底轴驱动翻板闸门技术研究和应用”项目的技术鉴定会。

鉴定意见认为：大跨度底轴驱动翻板闸门是一种能够实现双向挡水、灵活启闭、闸门开度无级可调、方便调度、工程隐蔽、无碍防汛和通航，改善河道景观的新型闸门，该研究成果是对大跨度闸门设计的重大突破。该成果已在上海市苏州河河口水闸工程中得到应用，近3年的运行情况表明，闸门运行正常，安全可靠，百米跨度底轴驱动闸门的成功应用在国内外尚。对大跨度底轴驱动闸门两个独立液压系统实现闸门同步的控制、超长重载驱动轴的支承和连接、制造和安装工艺、水下金属结构设备长效防腐、恶劣水质环境下的轴承材料和轴承结构形式、大跨度翻板闸门启闭过程的补排气方式等关键技术进行了专项研究并成功应用。大跨度底轴驱动闸门的成功应用，使苏州河东引西排和西引北排综合调水成为现实，有效改善了苏州河及其下游支流水质，闸门无级可调实现了人水和谐的城市景观，环境效益巨大，为上海市黄浦江北外滩的总体规划的实现，以及北外滩将与现外滩共同形成上海的经济金融中心奠定了基础，社会效益显著。 （国内大跨度底轴驱动翻板闸门)

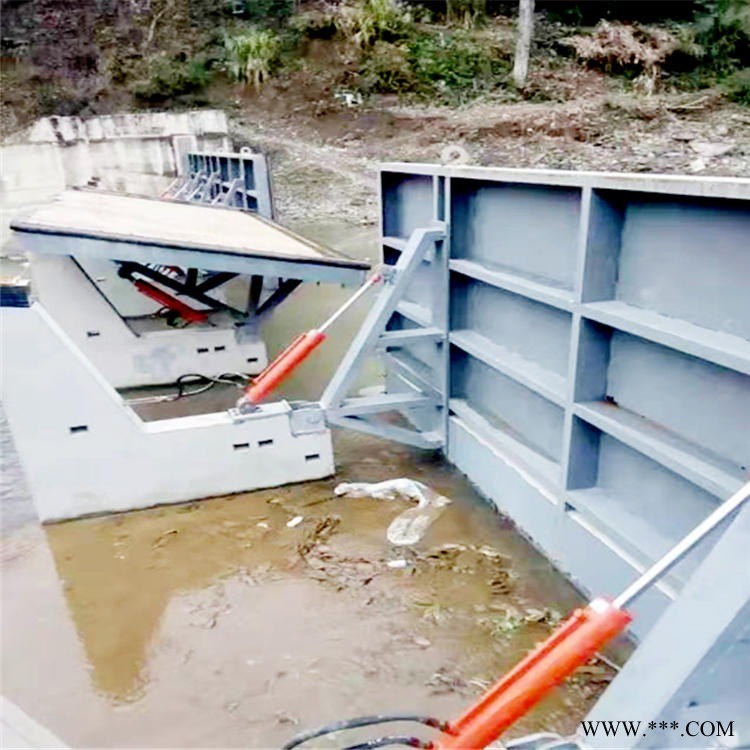

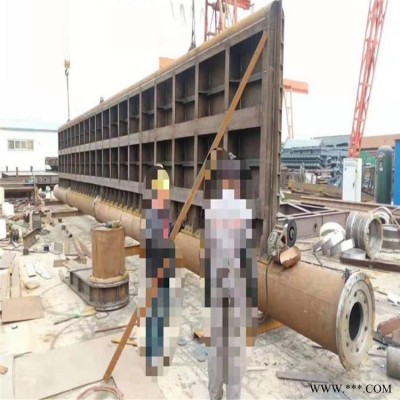

在水利水电建设中，随着城市用水、景观建设及环境整治和灌溉、发电的需要，翻板闸，水闸和橡胶坝得到广泛的运用。然而，橡胶坝等生产比较复杂，运行时充水（充气）升坝或放水（放气）塌坝时间较长，影响快速截流或泄洪，再加上橡胶易老化的弊端，容易发生质量事故。现在市场上出现大量钢结构闸门，或翻板闸但无论是提升式或卧倒式，单孔都很难适用较宽的河道。钢坝闸是一种新型可调空控溢流闸门，它有土建结构、带固定轴的钢闸门门体、启闭设备等组成。这种建筑物适合于闸孔较宽（10米~~100米）而水位差比较小的工况（1~~7米），由于它可以设计的比较宽，可以省去数孔闸墩，所以不仅结构简单，可以节省不少土建投资，而且可以立门蓄水，卧门行洪排涝，适当开启调节水位，还可以利用闸门门顶过水，形成人工瀑布的景观效果。

闸门用于关闭和开放泄（放）水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等。闸门一般由活动部分（也称门叶）、埋固部分和启闭机械3部分组成。门叶包括：承重结构、行走支承、支臂、支铰、止水装置、吊耳等。埋固部分包括：轨道、铰座、止水座、护角等。常用的启闭机械有：卷扬式、油压式、螺杆式和移动式机械。闸门分类方法较多，主要有：①按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。②按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。③按门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。④按制造门叶的材料分为钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。另外，有些闸门如翻板闸门可借助水力自动启闭，称为水力自动闸门。选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是常用的门型。在工作闸门中，大型露顶式闸门和高水头潜孔式闸门多用弧形闸门，船闸上多用人字闸门和横拉闸门，检修闸门和事故闸门一般都用平面闸门。制造门叶的材料近代多用钢材，而钢筋混凝土多用做需要借自重关闭施工导流底孔的封堵闸门。此外，在压力管道中使用的将门叶、外壳和启闭机械组成一体的控制设施，通称阀门。

闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形闸门.

闸门主要由三部分组成:

①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；

②埋固部分；

③起闭设备。

闸门是坚固的栅栏，位在城门的信道上，必要时可以落下以堵住门口。城堡的城门是一个有内部空间的门房，乃防卫城堡的坚固据点。人们可以透过一条隧道从城门的信道到达门房。在隧道的中间或两端，会有一层或多层的闸门。滚动的机械作用可在门房的上方吊起或落下闸门做扎实的防护。闸门本身通常为沉重的木制或铁制栏栅，防卫者和攻城者则在闸门的两边射击或刺戳闸门主要由三部分组成:

①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；

②埋固部分；

③起闭设备。

闸门是坚固的栅栏，位在城门的信道上，必要时可以落下以堵住门口。城堡的城门是一个有内部空间的门房，乃防卫城堡的坚固据点。人们可以透过一条隧道从城门的信道到达门房。在隧道的中间或两端，会有一层或多层的闸门。滚动的机械作用可在门房的上方吊起或落下闸门做扎实的防护。闸门本身通常为沉重的木制或铁制栏栅，防卫者和攻城者则在闸门的两边射。

1、如果按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。

2、如果按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。

3、当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。

4、按制造闸门门叶的材料分为钢闸门、铸造闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭，称为水力自动闸门。当我们在选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是常用的门型。
