| 产品特性 : | 热继电器 | 品牌 : | 富士 |
| 应用范围 : | 安全 | 额定电压 : | 690v |
| 是否专供外贸 : | 否 | 型号 : | TK-N6PH |
| 额定电流 : | 1-63A | 3C证书编号 : | CCC |
| 产品系列 : | 3RH11 | 触点负载 : | 1a |
| 3C额定电压范围 : | 36V-交流1000V | 触点形式 : | 常开 |
| 触点切换电流 : | 10 | 线圈电源 : | 220V |
| 小包装数 : | 1 | 触点切换电压 : | 220V |
| 防护特征 : | IP65 | 物料编号 : | 528273 |
| 线圈功率 : | 220v | 有可授权的自有品牌 : | 否 |
| 应用领域 : | 电工电气 |

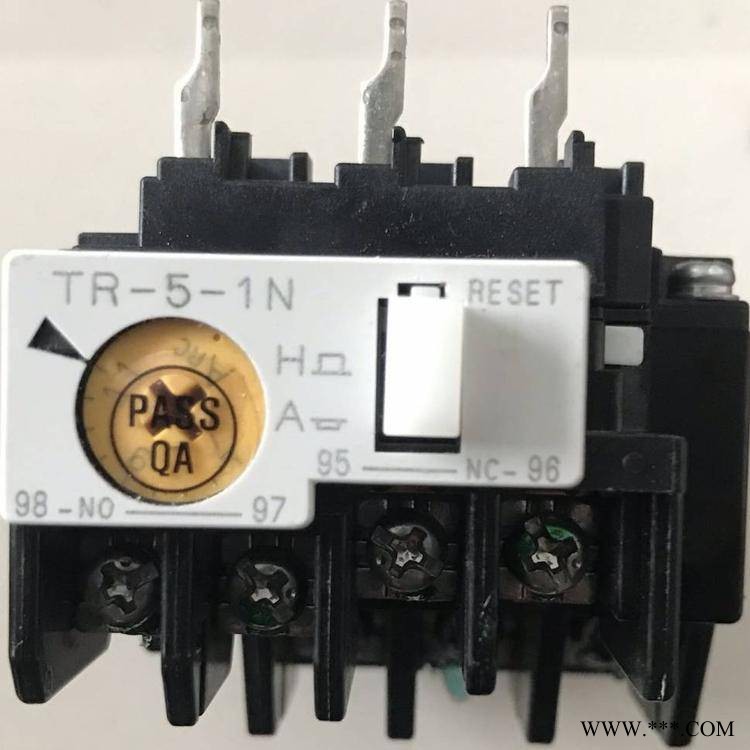

热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。所以，这种过载是电动机不能承受的。 [1] 热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。
使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
