| 品牌 : | 科蓝 | 型号 : | QBD-I |
| 加工定制 : | 否 | 适用范围 : | 潜水泵 |
一、简介

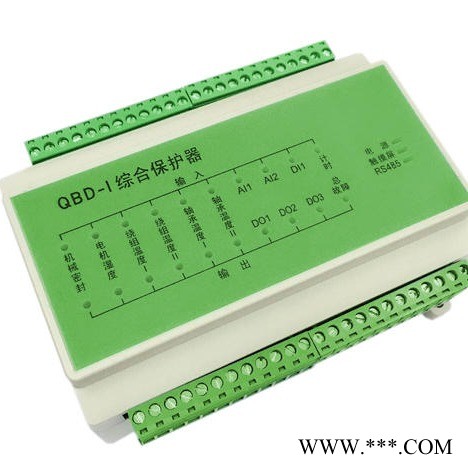

QBD-I 型潜水泵综合保护器（以下简称保护器），是科蓝公司专为潜水泵配套的选 购件，能实现潜水泵的综合保护功能。如果出现异常情况，保护器可以发送报警信息。报警信息保存在数据库中，可供操作人员分析事件的顺序并采取相应的措施。
二、功能
保护器具有泵轴承温度监测保护、电机轴承温度监测保护、电机绕组温度监测保护，湿度监测保护及机械密封泄漏监测保护功能。
保护器还备有两路 420mA（05V）标准信号输入和一路开关量接点输入，用于较复杂控制系统的检测或控制。
水泵的出厂信息可通过触摸屏或触摸屏存储到保护器内。
保护器包含一个功能强大的处理器、存储器和多个传感器连接端子。
触摸屏作为选配件，与保护器组成人机界面。
三、主要规格及技术参数
3.1技术参数
3.1.1 输入信号：
两路 PT100 轴承温度监测
一路热敏电阻 电机绕组温度I监测
一路接点 电机绕组温度II监测
一路电流 电机腔湿度监测
一路接点 密封腔泄漏监测
两路 420mA（05V）标准信号 液位或压力检测
一路接点 备用
一路接点 电机运行计时
3.1.2 输出信号：
总故障输出 1 常闭
电机轴承温度故障输出 1 常开
泵端轴承温度故障输出 1 常开
电机绕组温度I故障输出 1 常开
电机绕组温度II故障输出 1 常开
电机腔湿度故障输出 1 常开
密封腔泄露故障输出 1 常开
三路备用保护故障输出 1 常开
继电器触点容量： AC220V/0.1A、DC24V/1A
3.1.3 通讯信号：
两路双向串行通讯，RS-485/Modbus，采用主-从通讯方式实现多台保护器与PC机和触摸屏（选配）之间的通讯。
3.1.4 显示：
显示方式：LED 指示灯状态显示
触摸屏界面可视化图形显示（选配）
3.1.5 参数存储：
保护器可以存储出厂参数和记录水泵运行参数；泵铭牌参数（出厂序列号、产品编号、电压等级、额定功率、重量）；传感器配置和值；泵启停次数；总运行时间。
3.1.6 报警历史记录查询：可查询 后10 条。
3.2 正常使用环境条件
3.2.1 环境温度：-5+40
3.2.2 相对湿度：1075
3.2.3 周围环境中不具有腐蚀性气体
3.3 供电电压
交流 220V 电压允差 85110 50Hz 触摸屏（选配）：直流 24V
3.4 功耗2W 触摸屏（选配）10W
四、外形和安装尺寸
4.1 保护器
4.1.1 外形尺寸（mm）：
146×110×64(长×宽×高)
4.1.2 安装方式：保护器基本单元可用 35mm 对称型 DIN 导轨安装在控制箱底板上，亦可用螺丝固定在控制箱底板上。
4.2 安装方式：保护器触摸屏安装在配电箱或控制柜前面板上
