| 产品特性 : | 安全 | 是否进口 : | 否 |
| 产地 : | 韩国 | 品牌 : | LS产电 |
| 型号 : | GTH-40 | 系列 : | GMC-9 |
| 3C证书编号 : | 5646445751 | 额定电流 : | 9 |
| 极数 : | 3 | 主触头触点形式 : | 1常开1常闭 |
| 辅助触点型式 : | 11 | 线圈电压 : | 24 |
| 线圈频率 : | 50/60 | 线圈电源 : | 220 |
| 额定电压 : | 220 | 约定发热电流 : | 50 |
| 工作海拔高度 : | 1000 | 工作环境温度 : | 1 |
| 外形尺寸 : | 5 | 灭弧介质 : | 空气式 |
| 主触头极数 : | 三极 | 类型 : | 交流接触器 |
| 产品系列 : | GMC-9 | 飞弧距离 : | 详见说明书 |
| 额定分段能力 : | 30ka | 机械寿命 : | 100000 |
| 电寿命 : | 100000 | 产品认证 : | CB |
| 适用范围 : | 工业 | 加工定制 : | 否 |
| 物料编号 : | 5645621 | 应用场景 : | 电动机控制与保护 |
| 主触点控制电路 : | 交流接触器 | 常开主触头数量 : | 1 |
| 常闭辅助触头数量 : | 1 | 常闭主触头数量 : | 1 |
| 常开辅助触头数量 : | 1 | 小包装数 : | 1 |
| 型号报价 : | 1 | 单位 : | 个 |
| 重量 : | 咨询 | 接线方式 : | 板前接线 |
| 扩展功能 : | 无 | 壳架代号 : | 4445123 |
| 备注说明 : | 1 |

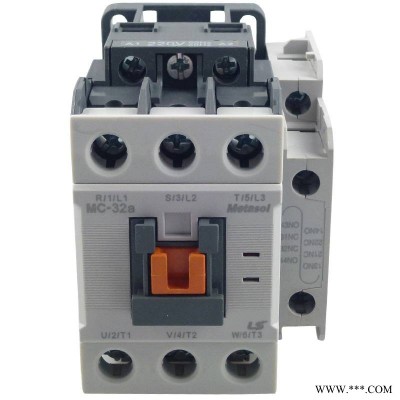

供应韩国原装LS产电接触器
LS产电断路器，LS产电接触器GMD-9直流接触器，本系列产品为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流GMC-12。主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。符合IEC60947-4-1，VDE0660，GB14048.4。
工作条件
2.1 海拔高度不超过2000米；
2.2 周围环境温度：-5℃～+40℃
2.3 空气相对湿度：在40℃时不超过50%，在较低温度下允许有较高的相对湿度；
2.4 大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体及导电尘埃等；
2.5 安装在无***摇动和冲击振动的地方；
2.6 安装在没有雨雪侵袭的地方；
2.7 控制电压允许变动范围：80%～110%Us。
总体结构接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。接触器外形尺寸小巧，安装面积小。安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。产品安全、可靠性好，为国际***接触器机各种。3.2触头系统主、辅助触头材料由电***的银合金组成，具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅
直流接触器的工作原理理解起来很简单：
当接触器线圈通电(通常是加上12V或24V电压)后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，带动了触点动作：常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，动铁心在“压簧”作用下释放，使触点复原：常开触点断开，常闭触点闭合。直流接触器和交流接触器原理基本一致。很多资料上给出的交流接触器的图示更清晰，上图是一例，下面是另外两张说明交流接触器原理的图片。 图一有常开和常闭触点，都是主触点，没有辅助触点。 使用交流接触器的原理图片来解释直流接触器的原理不会带来误导。二者在原理上的区别对于应用者来说是少有人愿意理解透彻的。接触器原理简单， 难在产品的可靠性。涉及到材料和工艺难题。真实的直流接触器产品包括了电磁系统、主触头系统、辅助触头系统、灭弧系统、释放弹簧机构、接线端子、绝缘外壳及基座等组成。
其中，I=电流、N=线圈匝数、x=铁芯长度、r=铁芯半径、l=骨架长度。触头系统包括用于接通和切断主电路大电流容量的主触头和用于控制电路的小电流容量的辅助触头。对主触头系统而言，动触点与静触点不接触时，两静触点间形成间隙，从而断开回路中的电流。当动触点与静触点接触时，触点处于闭合状态，两静触点通过动触点而形成通路，从而接通回路中的电流。触点材料一般采用***合金材料（电导率高、热导率高、熔点高）和***加工工艺，使得接触器触点寿命长，不易粘连（机理：加入少量其他元素，使熔焊处的凝固面变为强度低的脆性材料，在凝固面处断裂，不伤底层，且易拉断）；
辅助触点系统包括微动开关、PCB、开关顶杆。当动触点动作时带动开关顶杆动作，由开关顶杆推动微动开关的摆杆，使微动开关闭合，从而实现主触点与辅助触点的同步。
灭弧装置主要用于迅速切断触头断开时产生的电弧，以避免电弧对触头造成伤害。直流接触器产生的直流电弧比交流电弧难以熄灭，因为在直流分断时感性负载存储的磁场能量瞬时释放，产生高能电弧。直流接触器带载断开时在动、动静触头间产生的电弧实为气体电离而形成的高温离子流，运用“左手定则”原理，带电粒子在磁场中发生偏转，使得电弧被永磁体形成的磁场“拉断”，从而实现永磁灭弧的效果。
