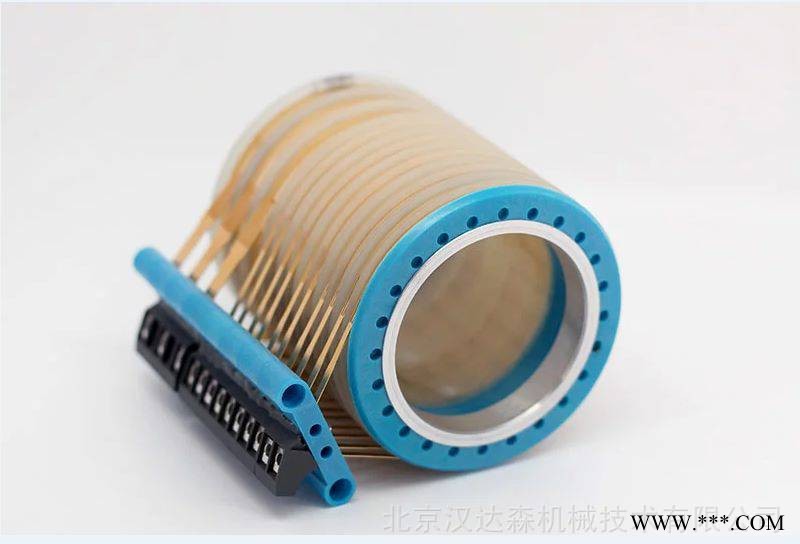

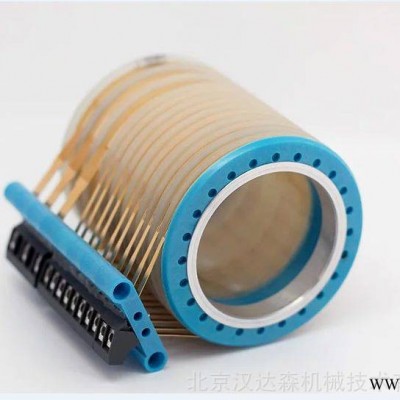

德国LTN Servotechnik滑环用于4K视频传输
LTN Servotechnik的滑环在许多不同的应用中提供可靠供电和保障信号传输。滑环在应用通常不太显眼，可能不被认为是高技术设备。
应用详细介绍
问题描述:
在纽伦堡工业自动化展（SPS IPC Drives）LTN展位上，滑环的性能得到了明显的证明。通过滑环实时将4K摄像机（Sony FCB-ER8300）的图像信号传输到4K监视器（Panasonic TX40CXW704），这里使用HDMI 4K接口板（iShot Xblock）将相机的原始数据转换为HDMI。对于滑环，这意味着四条加屏蔽的高频HF电缆和另外六条HDMI电缆的信号线，须全部无故障地传输信号。除了多传输通道之外，滑环还必须尽可能小，以便可将它们安装到到空间很小的旋转单元中。
解决方案：
属于SC020系列的LTN滑环提供了解决方案。它的外径只有20毫米。甚至标准版也可以有多达36个信号通道。旋转单元可用于监视摄像机的摄像平台，包含摄像头和接口板。监控摄像机可以连续旋转，SC020滑环被安装在监控摄像机的机械中心。由于采用开放设计，所有部件（特别是相机和滑环之间的电缆连接）都清晰可见。HDMI电缆的数字信号根据高频技术的原理，连接在滑环内部。通过HDMI电缆的传输路径约为3米。使用SC020可以以30 Hz的图像刷新率，传输4K（或UHD）图像数据。这个应用是展会的“亮点”并且已经可向客户提供量产产品。
LTN Servotechnik滑环 SC020事实：现场总线、部分基于 SMPTE ST 2082-10 的 12G-SDI 、快速以太网（通过 100-baseT CAT5e 和 Cat6 认证）、 千兆以太网（通过 1000-baseT CAT5e 认证）、 10G 以太网（通过 10G-baseT CAT5e 认证） , 外径：。20 毫米 / 22 毫米，内径：。3 毫米
应用实例：门禁系统、机舱注意系统、排水管检测、计量系统、包装机、机器人、支撑臂灯、监控摄像头、视频系统/
LTN Servotechnik SC020-HD（为传输 HD SDI 而开发）不断发展，LTN Servotechnik 现在能够提供传输 4K 视频信息的产品。得益于这种 12 Gbit/s 的旋转接头，具有 3840 x 2160p 60 Hz 甚至 4096 x 2160p 60 Hz 的图像格式将来可以用于众多应用中。串行数字接口 (SDI) 可以作为同轴连接电缆提供。
规定的值是标准的。可根据要求提供其他配置。
电气数据
环数 限度。36
每环电流 额定电流 1 A（ 2 A）
带 2 个组合环 2 A（ 4 A）
电压 限度。48 V DC
（可根据要求提供更高电压）
介电强度 500 伏交流电
绝缘电阻 500 MΩ，500 V DC
机械数据
旋转速度 限度。250转
防护等级 ip 51
工作温度 -20 °C ... +80 °C
电气连接 300 / 600 / 1000 毫米飞线
AWG 26（AWG 28 中的 36 环版本）
外壳材料 纤维增强聚碳酸酯/铝
