| 品牌 : | 上海方晨 | 型号 : | FCHQP-11型 |
| 加工定制 : | 是 | 物料编号 : | 20210526 |
| 适用范围 : | 职校、技校、中专、大专及院校 | 特色服务 : | 质保期三年 |
| 电工电器设备名称 : | 滑环电动机实训柜 |

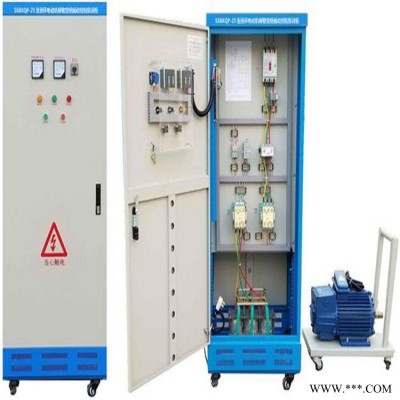

滑环电动机实训柜 FCHQP-11型滑环电动机频敏变阻起动控制实训柜 大功率滑环电动机
（控制柜柜门正面图） 控制柜内部布局图 大功率滑环电动机
一、概述
滑环电动机频敏变阻起动是利用频敏变阻器的阻抗随电流频率变化而使电动机完成平稳的起动，具有起动电流小、起动转矩大、自动适应负载变化、保护电机等特点，是一种理想的起动元件，广泛应用于冶金、机械、矿山等领域的滑环电动机的起动。
“滑环电动机频敏变阻起动控制实训柜”是为满足社会各行业对电机起动设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。
二、特 点
1.采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。
2.控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。
3.所用器件均采用国内外知名品牌，产品质量有保证。
4.采用工业频敏变阻器，以及YZR系列滑环电动机为控制对象，模拟电动机起动，贴近工业现场。
5.提供各种保护功能，实训安全可靠。
三、技术性能
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜2000m
3.装置容量：＜25kVA
四、系统配备
本实训柜主要由柜体、电气室、频敏变阻器、滑环电动机等组成。
1. 柜体
柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。
2. 电气室
正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关等。电气室内部主要由断路器、熔断器、交流接触器、时间继电器、电流互感器、电动机保护器等器件组成。
3. 频敏变阻器
频敏变阻器安装在柜内下部，直接连接于滑环电动机的转子回路中。当电机起动结束后，频敏变阻器被短路切除。
4. 滑环电动机
YZR 132M1-6型滑环电动机，2.2kW、980rpm，电动机安装在钢板小车上，配有四个万向轮，带专用电机连接电缆。
五、实训项目
1.滑环电动机频敏变阻器的认知
2.滑环电动机频敏变阻起动线路的器件选择与安装
3.滑环电动机频敏变阻起动线路的布线与接线
4.滑环电动机频敏变阻起动线路的调试
5.滑环电动机启动运行试验
6.滑环电动机频敏变阻起动线路的故障分析与检修
