| 品牌 : | 合肥隆科 | 型号 : | LKEAP-H |
| 加工定制 : | 是 | 结构形式 : | 固定式 |
| 额定电压 : | AC/DC 85～265V | 额定频率 : | AC/DC 220V |
| 母线额定电流 : | AC250V 5A | 物料编号 : | 003 |
电弧光保护装置的特点：
u 整组动作跳闸出口快；
u 采用过流和弧光做判据，动作可靠；
u 持续全面的自检功能；
u 可按各类不同接线灵活编程；
u 安装简便灵活。
三、系统组成

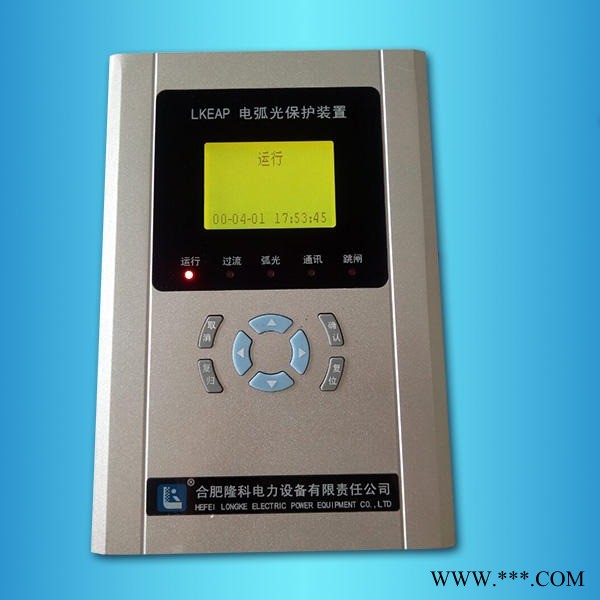

1 主控单元 LKEAP-H
主控单元通过检测短路电流和来自弧光传感器的动作信息，并对收集的数据进行处理、判断，发出跳闸信号以切除故障。该系统弧光单判据与弧光电流双判据可选。此外，主控单元根据辅助单元传送来的弧光传感器的动作信息，提供弧光故障点的定位信息。
2 弧光采集器 LKEAP- C
弧光采集器安装在控制柜中，每个采集器可测量 8 路弧光，设置 2 继电器出口，2 路开关量输入；弧光采集器采集到故障信号通过通讯接口传回主机，由主机做出判断是否发出跳闸指令。
3 电流采集器 LKEAP- A
电流采集器安装在控制柜中，每个采集器可测量 6 相电流采样，设置 2 个
继电器出口，2 路开关量输入；电流采集器采集到故障信号通过通讯接口传回主
机，由主机做出判断是否发出跳闸指令。
3 弧光电流采集器 LKEAP-Z
弧光电流采集器安装在控制柜中，每个采集器可测量 3 路弧光，三相电流采样，设置 2 个继电器出口，2 路开关量输入；弧光电流采集器采集到故障信号通过通讯接口传回主机，由主机做出判断是否发出跳闸指令。
3.4 4 弧光传感器 LKEAP- P
弧光传感器安装在柜内各间隔中，可实现由简单到复杂、有选择性的保护。弧光传感器作为光感应元件，在发生弧光故障时检测突然增加的光强，并将模拟光信号传给弧光单元或直接传给主控单元，弧光单元将光信号转为电信号之后进行比较、滤波、编码、电光转换，由光纤将数字光信号传给弧光扩
电弧光保护目的是在发生电弧故障时，通过限制电弧燃烧时间来保护附近工作人员及设备。电弧保护首先必须检测故障电弧，然后才能切断流过的故障电流。在中低开关柜内部故障保护中，一般是通过跳开断路器来切除故障使故障电弧熄灭。电弧燃烧时伴随着光、声及电磁波形式的 。通过分析可见光、声波、红外线或无线电频率的 可以检测到电弧的存在，甚至连由电弧产生的压力波也已经用来检测它的存在。然而， 广泛使用的方法还是通过检测可见光来实现。
电弧光保护系统通过检测开关柜内部发生故障时发出的电弧光判断是否发生故障。弧光是电弧 明显且变化 快的特征物理量，因而电弧光保护具有超高速的动作性能，整套保护的动作时间可保证在几毫秒以内。对于开关柜内部故障保护来讲，这种超调整动作性能是 重要的。为了避免外界光干扰可能引发系统的误跳闸，在实际应用中往往还引入过流闭锁信号，即：只有同时检测到弧光信号及过流动作信号才发出跳闸指令切除故障，从而进一步提高保护系统动作的可靠性。
