| 加工定制 : | 否 | 品牌 : | 安科瑞 |
| 型号 : | ARD2F-100/LMU+9 | 工作电流 : | 100A |
| 工作电压 : | 690V | 产品认证 : | CCC |
| 外型尺寸 : | 90*70mm | 适用电机功率 : | 55kw |
| 产地 : | 上海 | 是否进口 : | 否 |
| 订货号 : | AKR-04 | 货号 : | AKR-04 |
| 是否跨境货源 : | 否 |
产品简介
功能：

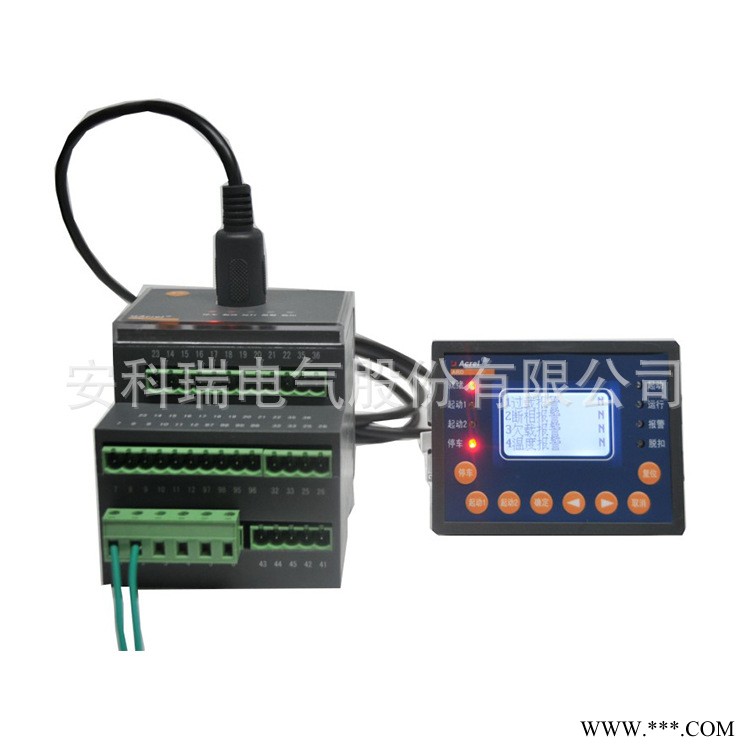

该系列低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。
应用范围：
可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
订货范例：
具体型号：ARD3T K1 A25/C+60L
技术要求：电动机功率5.5KW；DI为无源节点，控制DO工作电压为220V；液晶显示。
通讯协议：双路RS485接口 Modbus/RTU协议
辅助电源：AC/DC220V
技术参数
数字式电动机保护器
技术参数 | 技术指标 | |||
ARD2(L) | ARD2F | ARD3 | ||
辅助电源 | 电压 | AC85V265V/DC100V350V | ||
功耗 | 7VA | 15VA | ||
额定工作电压 | AC380V/AC660V，50Hz/60Hz | |||
额定工作电流 | 1A（0.19999） | |||
5A（0.19999） | ||||
1.6A（0.4A1.6A） | ||||
6.3A（1.6A6.3A） | ||||
25A（6.3A25A） | ||||
100A（25A100A） | ||||
250A（63A250A） | ||||
800A（250A800A） | ||||
继电器输出触点容量 | AC250V/ 3A；DC30V/ 3A | AC250V/ 6A | ||
开关量输入 | 2路 | 9路 | ||
环境 | 工作温度：-10oC55oC | |||
贮存温度：-20oC65oC | ||||
相对湿度：5�95�不结露 | ||||
海拔高度： 2000m | ||||
污染等级 | 2 | |||
防护等级 | IP20 | 主体IP20,显示单元IP45 | ||
安装类别 | III级 | |||
模块式电动机保护器
技术参数 | 技术指标 | ||
ARD3T辅助电源 | AC/DC 110 / 220V或AC 380V，功耗15VA | ||
电机额定工作电压 | AC 380V / 660V，50Hz / 60Hz | ||
电动机额定工作电流 | 1.6（0.40A-2.00A） | 使用测量模块测量 | |
6.3（1.6A-6.3A） | |||
25（6.3A-25A） | |||
100（25A-100A） | |||
250（63A-250A） | 采用外置电流互感器 + 测量模块 | ||
800（250A-800A） | |||
漏电 | 50mA-1A | 采用测量模块 + 漏电流互感器 | |
3A-30A | |||
继电器输出触点容量 | 阻性负载 | AC250V、6A；DC24V、6A | |
感性负载 | AC250V、2A；DC24V、2A | ||
主体开关量输入、输出 | 4DI、4DO，DI可以为干节点或湿节点 | ||
开关量模块 | 4DI、3DO，DI可以为干节点或湿节点 | ||
温度模块 | 外接传感器类型：PT100、PT1000、Cu50、PTC、NTC 传感器路数：3路 传感器对应测量范围： PT100/PT1000：-50°C+500°C Cu50：-50°C+150°C PTC/NTC：100Ω30kΩ | ||
模拟量模块 | 可实现：2路420mA输入测量，2路420mA变送输出 420mA输入测量精度±0.5 420mA输出 带载能力为500Ω | ||
主体通讯 | RS485：Modbus-RTU | ||
通讯模块 | RS485：双Modbus-RTU、Profibus | ||
环境 | 工作温度 | -10oC55oC | |
贮存温度 | -25oC65oC | ||
相对湿度 | 95�不结露，无腐蚀性气体 | ||
海拔 | 2000m | ||
污染等级 | 3级 | ||
防护等级 | 主体IP20，分体显示模块IP45（安装在柜体上） | ||
安装类别 | III级 | ||
产品选项
数字式电动机保护器
1、“”为标配功能，“”为选配功能。 2、选配失压起重（抗晃电）功能含电压和故障记录功能。
模块式电动机保护器
“”为标配功能，“”为选配功能。
外形尺寸
ARD2(L)电动机保护器
主体模块
互感器
0.1A100A互感器
63A250A互感器
250A800A互感器
100A以下漏电流互感器
100A以上漏电流互感器
ARD2F、ARD3电动机保护器
主体模块
显示单元
抗晃电模块
AC380V电源模块
ARD3T电动机保护器
主体模块
测量模块
电流测量模块
电流+电压测量模块
温度、模拟量、开关量模块
通讯模块
显示模块
外置电流互感器
漏电流互感器
